Секционные радиаторы

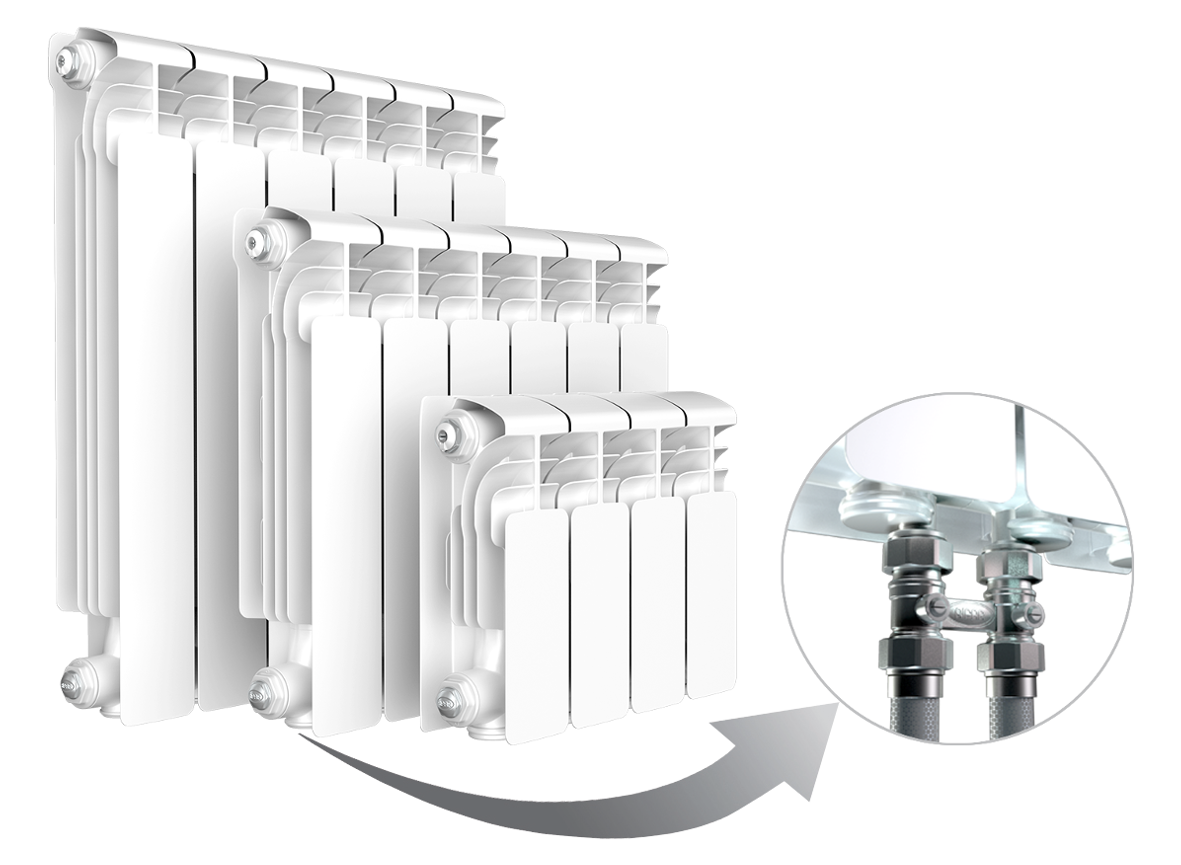

Каждая секция биметаллического радиатора состоит из внутренней стальной части в виде вертикально расположенных трубок, а сверху закреплены алюминиевые пластины, которые обеспечивают привлекательный внешний вид и служат источником отдачи тепла. Секция является монолитной, соединения отдельных сегментов осуществляются методом бесшовной сварки с использованием герметизирующих материалов. Внутренняя часть стального сердечника покрыта тонким слоем серебра, что повышает устойчивость изделия к коррозии и продлевает срок его службы. Алюминиевый корпус расположен таким образом, что максимально отдавать тепло во внешнюю среду, при этом дизайн отличается эргономичностью и привлекательностью, поэтому радиаторы хорошо смотрятся в любом интерьере.
В секционных радиаторах Рифар впервые реализован принцип сохранения энергии, батареи можно оборудовать датчиками тепла и терморегуляторами, что уменьшает расходы на коммунальные услуги и позволяет достигать комфортных температурных условий в помещении.
Rifar Monolit – надёжные радиаторы, не оставляющие холодному воздуху шансов
Радиаторы отопления RIFAR Monolit.
Фирменные радиаторы Рифар Монолит характеризуются одной важной особенностью – инновационной конструкцией, расширяющей их технические возможности. Основные свойства продукции позволяют справляться с различными условиями эксплуатации вплоть до наиболее неблагоприятных
Внешний вид
Внешне Монолиты выглядят точно так же, как и алюминиевые модели радиаторов. Преимущество кроется внутри. Выражается оно в следующем – носитель тепла перемещается по изготовленным из стали каналам. Между собой они сварены таким образом, чтобы сформировать единый контур движения теплоносителя. Вероятность возникновения протечек Рифар Монолит 500 или 350 сводится практически к нулю.
Теплоотдача
Что касается тепловой отдачи, данный показатель весьма высок. Достигается подобное за счёт геометрии передающих тепло поверхностей с увеличенным оребрением. Также повышает теплоотдачу и материал изготовления – алюминий.
Особенности конструкции
Конструктивные особенности, которыми обладают батареи отопления данной торговой марки, обеспечивают большое количество и других преимуществ. Каких? Например — повышенный срок эксплуатации. Производитель даёт гарантию в четверть века.
Данный факт говорит о многом, поскольку не каждая компания может гарантировать такую высокую долговечность своей продукции. Каналы, через которые перемещается теплоноситель, изготавливаются из стальных трубок и разработаны с прицелом на высокую устойчивость к коррозии.
Благодаря высокоточной обработке сварных швов между секциями радиаторов отсутствуют стыки. Батареи Рифар Монолит нормально взаимодействуют с различными теплоносителями. Вне зависимости от того, в какой системе отопления (индивидуальной или централизованной) устанавливается данная продукция, она полностью обеспечит требуемую функциональность. В качестве теплоносителя могут быть использованы даже незамерзающие жидкости (антифризы).
https://youtube.com/watch?v=eJJmWX9BFbs
Прочность
За счёт повышенной прочности соединений Rifar Monolit выдерживают давление до 100 атмосфер. Испытательный показатель указанной величины несколько выше (150 атмосфер). Максимальная температура, при которой подаётся теплоноситель, составляет 135 градусов. Достаточно солидные величины, если сравнивать с другими предложениями отечественного рынка.
Где можно использовать?
Благодаря профессионально спроектированной конвективной и излучающей части, радиаторы Рифар Монолит допускается применять во всех видах помещений — обычных жилых до школьных и медицинских. Установка не требует дополнительного приобретения переходников для правой или левой резьбы. Стандартные соединения обеспечат быстрый монтаж.
Количество секций Монолита составляет от 4 до 14. Стоимость во многом зависит от вида продукции. Ориентировочно Рифар Монолит 500 обойдётся примерно в 19,3$ за секцию. Модель под обозначением 350 стоит немного дешевле – 19$. Смело округляйте до 20$ или даже больше, так как цены на продукцию часто превосходят рекомендованные производителем.
Особенности алюминиевых радиаторов
Производство алюминиевых радиаторов может использовать технологию литья или экструзии (выдавливания). Метод экструзии применяется для удешевления продукции, но при этом страдают его технические параметры. Применяемый клей вместо сварки снижает надежность работы прибора.
Цельные радиаторы обладают большей надежностью, чем комбинированные, благодаря отсутствию соединений, использующих прокладки, которые могут со временем протекать.
Алюминийподвержен коррозийным процессам, поэтому внутренний слой радиатора должен быть защищен от контакта с теплоносителем. В обычных условиях алюминий мало подвержен влиянию воды, на его поверхности в воздушном окружении и присутствии кислорода образуется защитная пленка окисла, но там, где ограничен доступ кислорода— алюминий начинает реагировать. Иногда происходит выделение водорода при реакциях с водой, он может в присутствии пламени взорвать радиатор. Чтобы избежать этого, краны на алюминиевых радиаторах необходимо держать открытыми. Эта проблема решаема двумя способами:
- Наносят на внутреннюю поверхность радиаторов защитный полимерный слой;
- Уменьшают кислотно-щелочной баланс pH воды до 8.
Сильные стороны радиаторов из алюминия
Если сравнить их с главными конкурентами на рынке приборов отопления — чугунными и биметаллическими радиаторами, можно отметить следующие преимущества алюминиевых:
- высокая теплопередача
- низкая стоимость
- малый вес
Слабые стороны
Недостатками являются:
- неустойчивость к коррозийным процессам;
- боязнь высокого давления, используемого в многоквартирных домах.
Высокая теплопередача способствует низкой инерционности системы, собранной из алюминиевых батарей. Это означает — в системе будет циркулировать теплоноситель с более низкой температурой по сравнению с аналогичными системами, имеющими чугунные или биметаллические радиаторы, что снижает нагрузку на котел и продлевает длительность работы.
Наиболее часто алюминиевые радиаторы устанавливают в частных домах и небольших коттеджах. Однако, использование в городских квартирах тоже возможно, сегодня выпускают батареи с усиленными свойствами.
Рифар Монолит и SUPReMO
Биметаллические радиаторы Рифар нового поколения с монолитной конструкцией стали настоящим прорывом в области создания надежных радиаторов отопления отечественного производства.
Стальной сердечник впервые был создан по технологии контактно-стыковой сварки, которая запатентована инженерами фирмы и не имеет аналогов в мире. Цельный стальной корпус полностью исключает возможность протечки и способен выдерживать гидравлические удары в тепловых сетях свыше 100 атмосфер. Толщина стенок трубок для прохождения теплоносителя совпадает с толщиной труб в российских системах, этот толстый слой изнутри покрыт антикоррозийным составом и дает возможность заполнения системы любым типом жидкости.
Алюминиевый корпус, скрывающий внутреннюю конструкцию, выглядит привлекательно, не имеет острых углов, а благодаря широким ребрам обеспечивает великолепную отдачу тепла и быстрый прогрев помещения. Заводская покраска в несколько слоев с использованием специального термостойкого материала отлично держится и не требует дополнительных расходов на поддержание привлекательного внешнего вида.
Для экономии и поддержания комфортной температуры монолитные конструкции оснащаются терморегуляторами и датчиками контроля.
За счет монолитной структуры этот тип радиаторов Рифар не предусматривает дополнительных секций или модификации, но выпускается с большим количеством вариаций от 4 до 14 ребер.
В зависимости от предпочтений можно выбрать одну из двух серии монолитной линейки.
- Серия MONOLIT похожа на биметаллические конструкции секционных радиаторов, но это сходство только внешнее. Внутри скрыт прочный цельный стальной корпус, трубки системы циркуляции теплоносителя расположены вертикально, а небольшой угол наклона алюминиевых ребер обеспечивает высокие параметры отдачи тепла. Полное отсутствие острых углов и термостойкое покрытие облегчает уход за радиатором, а возможность выбора нижнего или верхнего типа подключения расширяет условия эксплуатации в различных сетях. Радиаторы, выпущенные позднее 2011 года могут работать с антифризом, о чем указано в инструкции к прибору. Рифар гарантирует сохранение технических характеристик монолитной конструкции этой серии на протяжении 25-50 лет, в зависимости от модели.
- Серия SUPReMO является воплощением мечты об изысканном дизайне, безопасности и отменных тепловых качествах. Алюминиевый корпус SUPReMO представляет собой цельный короб, благодаря которому радиатор выглядит привлекательно и исключает возможность получения случайных травм. Скошенные боковые поверхности увеличивают отдачу тепла и позволяют быстро прогреть помещение большого объема. Внутренняя поверхность стального корпуса покрыта дополнительным защитным слоем, который повышает устойчивость к щелочной среде, дает возможность использовать масляные теплоносители и незамерзающие жидкости. Радиаторы SUPReMO адаптированы к верхнему и нижнему типу подключения, подходят для левосторонних и правосторонних систем отопления.
Все конструкции поставляются в комплекте с расходными материалами, адаптированными под заданный диаметр отопительных труб. Монолитные радиаторы считаются лучшими из всех представленных на рынке отопительных приборов на сегодняшний день, а надежность фирмы Рифар доказана многолетним успешным опытом работы и отзывами довольных клиентов.
Биметаллические радиаторы Sira, какие лучше?
Главное преимущество оборудования заключается в надежности, эффективности и высоком качестве. Если рассматривать биметаллический радиатор Sira Gladiator 500, то он относится к дорогим моделям. Производство этого типа радиатора осуществляется итальянской компанией.
Если вы ознакомитесь с отзывами на биметаллические радиаторы отопления Sira Rs 500, то поймёте, что эти варианты стоить дёшево не могут, поскольку они изготовлены из высококачественных материалов и с применением новейших технологий, благодаря чему оборудование приобрело наивысшие эксплуатационные и технические характеристики.
Цены на радиатор биметаллический производства Италии всегда будет выше, чем, к примеру, на модели китайского или любого другого производства, и тому есть существенные объяснения. Отзывы на итальянские биметаллические радиаторы отопления покупатели оставляют только положительные, и связано это с тем, что оборудование после установки стабильно и эффективно работает вне зависимости от эксплуатационных условий.
Конструктивные особенности и правила выбора
Биметаллический радиатор состоит из алюминиевого корпуса, внутри которого расположен каркас, изготовленный из стальной или медной трубы. Каркас позволяет выдерживать большое давление и температуру теплоносителя. Алюминиевый корпус не требует покраски и значительно увеличивает теплоотдачу отопительного прибора.
Биметаллические радиаторы могут иметь монолитную или секционную конструкцию. Первый вариант хорош, так как выдерживает колоссальное давление до 100 кг/см 2 . Секционные радиаторы не такие прочные, но позволяют самостоятельно набрать нужное количество элементов для достижения необходимой телоотдачи.
Существуют радиаторы оснащенные полноценным стальным каркасом и модели, в которых каналы только усилены стальной трубой. Более надежны, долговечны и дороги — радиаторы из биметалла с полноценным каркасом. Усиленные модели значительно легче, имеют меньший ресурс и более высокий коэффициент теплоотдачи.
Межосевое расстояние
Стандартом считаются значения в 500 и 350 мм. Современные производители климатической техники предлагают отопительные приборы с нестандартным расстоянием между осями: 200 и 800 мм.
Теплоотдача
В зависимости от конструктивных особенностей модели, одна секция биметаллического радиатора обладает теплоотдачей 15-180 Вт. Для монолитных конструкций данный параметр прописан в технической документации, поставляемой производителем.
Рабочее давление
Заявленное производителем рабочее давление биметаллических отопительных приборов варьируется от 20 до 35 кг/см 2 . Этого с запасом хватает для установки радиаторов в частных домах и квартирах многоэтажных домов.
Перед тем, как перейти к рейтингу лучших биметаллических радиаторов рассмотрим, сколько секций нужно для отопления комнаты.
Расчет прост:
1. Определяем тепловую мощность, необходимую для обогрева 1 м 2 помещения с потолками от 2,5 до 2,7 м. (В зависимости от количества окон и стен выходящих на улицу данный показатель варьируется от 100 до 130 Вт.)
2. Полученное значение необходимо умножить на площадь обогреваемого помещения.
3. Показатель общей тепловой мощности из пункта 2 делим на мощность одной секции выбранной модели.
В результате получаем количество секций, необходимых для обогрева конкретного помещения.
Лучшие стальные панельные радиаторы
Kermi FKO 22 500 600
Рейтинг: 4.9
Хорошим бюджетным решением при проектировании системы отопления частного дома будет применение стальных батарей Kermi FKO 22 500 600. Немецкому производителю удалось добиться от стальной модели хорошей энергоэффективности. Показатель теплоотдачи заявлен на уровне 1158 Вт. Поэтому один элемент способен обогреть от 5 до 38 кв. м площади дома. Прибор рассчитан на максимальную температуру 110°С и рабочее давление до 13 бар. Емкость батареи составляет 3,24 л, она имеет толщину 100 мм. Для изготовления радиатора используется высококачественная сталь толщиной 1,25 мм. Эксперты отдали модели первое место в нашем рейтинге.
Пользователи хвалят немецкие батареи за качественное изготовление, элегантный внешний вид и простоту в установке. К недостаткам модели следует отнести высокую цену.
- немецкое качество;
- хорошие технические показатели;
- энергоэффективность;
- стильный дизайн.
высокая цена.
ELSEN ERK 11 600
Рейтинг: 4.8
Отличный дизайн радиатора ELSEN ERK 11 600 привлекает внимание покупателей. Английский прибор делается в разных странах, поэтому цена может колебаться
На производстве действует многоступенчатая система контроля качества. Все операции выполняются в автоматическом режиме, позволяя минимизировать влияние человеческого фактора. Для изготовления батареи отопления используется качественная сталь толщиной 1,25 мм, готовое изделие выдерживает давление до 16 атм. Эксперты отмечают серьезную антикоррозионную подготовку. Она включает такие операции, как фосфатирование, грунтование и окрашивание. Учитывая ценовую доступность, модель заслуживает второго места в рейтинге.
На форумах часто сравнивают стальные радиаторы ELSEN с эталонным Керми. Но только оригинальная продукция заслуживает похвалы.
- доступная цена;
- надежная защита от коррозии;
- жесткий контроль;
- отличный дизайн.
на филиалах не соблюдается технология.
Purmo Compact 21s 500
Рейтинг: 4.7
Финские стальные радиаторы Purmo Compact 21s 500 созданы для систем отопления разного типа. К ним можно подключать как металлические, так и полимерные трубопроводы. Модель рассчитана на максимальную температуру 110°С, она испытана давлением 13 атмосфер. Эксперты отмечают высокий показатель теплоотдачи, который достигает 3468 Вт. Самая крупная модификация прибора вмещает 16,5 л теплоносителя, в качестве которого может выступать вода или антифриз. Радиатор имеет боковое подключение, крепить на стене прибор удобно благодаря регулируемым держателям.
Батарея заняла третье место в нашем рейтинге, т. к. во многих отзывах пользователи сообщают о недостаточно надежной антикоррозионной защите. Со временем отслаивается краска, и появляются течи.
- приемлемая цена;
- двухпанельная конструкция;
- красивый внешний вид;
- хорошая теплоотдача.
слабая защита от коррозии.
Buderus Logatrend VK-Profil 22 500
Рейтинг: 4.7
Достойным конкурентом лидерам рейтинга является стальной радиатор с нижним подключением Buderus Logatrend VK-Profil 22 500. Доступная цена отопительного прибора удачно сочетается с высокой теплоотдачей (до 5478 Вт). Это позволяет отапливать комнаты величиной 54,6 кв. м. Специалисты выделяют стойкость к высокой температуре теплоносителя (до 120°С), в этом компоненте ему нет равных. Конструктивно батарея имеет две панели, общая толщина составляет 100 мм. При этом в один радиатор придется залить 18,9 л воды или антифриза, это не самый экономный вариант.
Пользователи неоднозначно высказываются относительно стойкости к коррозии. У одних домовладельцев с хорошей водоподготовкой проблем нет, другие жалуются на форсированный износ.
- высокая температура теплоносителя;
- двухпанельная конструкция;
- достойная теплоотдача;
- нижнее подключение.
- большой объем;
- недолговечная антикоррозионная обработка.
Stelrad Novello 21 500
Рейтинг: 4.6
Еще один стальной радиатор с нижним подключением попал в наш рейтинг. Модель из Нидерландов Stelrad Novello 21 500 может похвастаться теплоотдачей 3459 Вт. Изделие рассчитано на температуру теплоносителя 110°С, опрессовочное давление не должно превышать 13 бар. Вместимость одного радиатора составляет 16,89 л. Батарея имеет двухпанельную конструкцию, при этом ее толщина составляет 77 мм. Прибор снабжен регулировочным клапаном, который упрощает настройку тепловой мощности. На задней стенке батареи имеются крепежные проушины, с помощью которых осуществляется монтаж.
В целом модель сделана качественно, выглядит она стильно, но есть и ряд недостатков. К минусам можно отнести высокую цену, большой объем радиатора, сложности с монтажом.
Alum VENTIL
Алюминиевый радиатор RIFAR Alum создан для применения как в системах отопления, сконструированных по классической схеме с боковым подключением радиаторов, так и в системах отопления, имеющих лучевую разводку с радиаторами, подключенными снизу. Главное отличие от прочих алюминиевых радиаторов заключается в конструкции и геометрии вертикального канала секции. Кроме того, технологическое отверстие в нижней части каждой секции радиатора герметизируют без использования сварки. Для этого используют мембрану из EPDM и специальную заглушку. Мембрана предотвращает контакт теплоносителя с донной частью радиатора и обеспечивает повышение коррозионной стойкости соединения и надежности отопительного прибора в целом.
В числе прочих конструктивных преимуществ, свойственных этим алюминиевым радиаторам, следует отметить уникальный способ герметизации межсекционного соединения, существенно повышающий надежность отопительного прибора. Надежность межсекционного соединения достигается за счет фрезерования торца коллектора под прокладку типа O-ring из материала EPDM. Такая технология сборки радиатора из секций обеспечивает герметичность межсекционного стыка за счет образования замкового соединения. Это соединение существенно надежнее обычного соединения коллекторов с использованием плоской прокладки, которое применяют в обычных алюминиевых секционных радиаторах.
Этот радиатор – один из самых надежных и мощных среди алюминиевых радиаторов. Наличие моделей RIFAR Alum с межосевыми расстояниями 500, 350 и 200 мм позволяет выдержать единый стиль в помещениях с различными ограничениями по высоте в местах установки отопительных приборов. Преимуществом модели RIFAR Alum 200 является закрытая задняя поверхность секции, что позволяет использовать прибор в сочетании с панорамным остеклением окон.
Геометрия вертикального канала обеспечивает высокое рабочее давление до 20 атм и низкое гидравлическое сопротивление движению теплоносителя, а также уменьшение образования отложений на внутренних стенках каналов и коллекторов. Допускается использование антифризов для систем отопления в соответствии с инструкцией их производителя по применению и обращению.
Радиаторы RIFAR Alum VENTIL выпускаются под заказ с числом секций от 4 до 14.
Технические характеристики одной секции
| Модель радиатора | Габаритные размеры, мм | Номинальный тепловой поток, Вт | Объем теплоносителя, л | Масса, кг | ||
| высота | ширина | глубина | ||||
| Rifar Alum 500 VENTIL | 565 | 81 | 90 | 186 | 0,27 | 1,42 |
| Rifar Alum 350 VENTIL | 415 | 81 | 90 | 137 | 0,19 | 1,00 |
| Rifar Alum 200 VENTIL | 265 | 81 | 90 | 99 | 0,16 | 0,72 |
Схема движения теплоносителя в радиаторе RIFAR Alum VENTIL приведена на рисунке.
Радиаторы RIFAR Alum VENTIL, предназначенные для нижнего подключения, комплектуются термостатическим клапаном (1), верхним распределителем потока (2), разделительной перегородкой (3) в нижнем коллекторе, воздухоспускным клапаном (краном Маевского) (4), переходниками (5), заглушками (6), редукционными ниппелями (7). Установочные кронштейны, термостатический регулятор (8) и узел нижнего подключения (4) в комплектацию не входят и приобретаются отдельно.
Размер наружной присоединительной резьбы редукционных ниппелей — G3/4”. Тип герметизации соединения – евроконус с прокладкой типа O-ring. Редукционные ниппели приварены к радиатору контактно-стыковой сваркой. Для подключения радиатора к системе отопления рекомендуется использовать прямой или угловой узлы нижнего подключения (4) RIFAR.
- Паспорт:
