Msi b360 gaming arctic — обзор… просто материнской платы

Конфигурации тестового стенда

  • Материнская плата: MSI B360 Gaming Plus;
  • Процессор: Intel Core i5-8600k 6-core;
  • Система охлаждения: Enermax ETS-T50 AXE;
  • Термоинтерфейс: Arctic MX-2;
  • Оперативная память: Corsair Vengeance RGB Pro DDR4-3600 16 Гб (8Gb*2);
  • Видеокарта: ASUS GeForce GTX 1070 Dual;
  • Блок питания: Aerocool KSAS-700W мощностью 700 Ватт;
  • Системный накопитель: Silicon Power SSD SATA-3 240 Гбайт;
  • Корпус: открытый тестовый стенд;
  • Операционная система: Windows 8.1 x64 Pro.

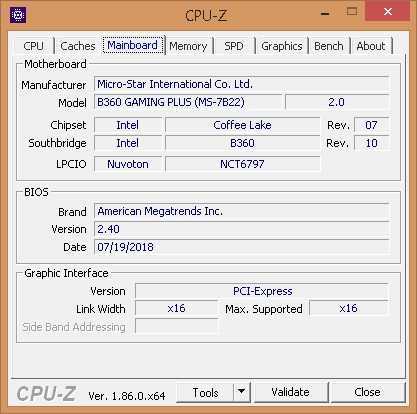

Для теста B360 Gaming Plus мы собрали систему с шестиядерным процессором Intel Core i5-8600k и оперативной памятью Corsair Vengeance RGB Pro DDR4-3600 в виде двух модулей по 8 Гб каждый. BIOS материнской платы был обновлен до последней версии 2.40, доступной на момент тестирования на сайте производителя. В качестве охлаждения процессора мы задействовали кулер Enermax ETS-T50 AXE, обзор на который делали совсем недавно.

Тестовая конфигурация вместе с видеокартой GeForce GTX 1070 получилась достаточно сбалансированной для B360 Gaming Plus. Считаем так потому, что для платы подобного уровня пользователи редко будут использовать более мощные графические решения, как и более мощный, чем Intel Core i5, процессор.

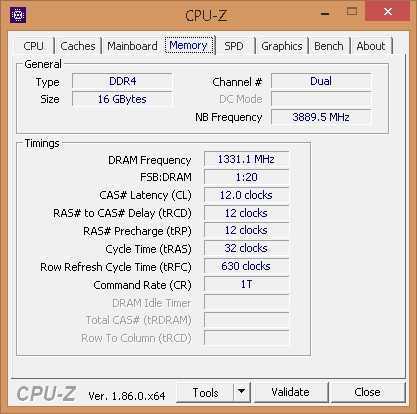

Разгон оперативной памяти, температуры CPU и PCH

Благодаря тому, что наш комплект памяти основан на микросхемах Samsung B-Die, нам удалось снизить основные задержки до значений 12-12-12-32 при Command Rate 1T.

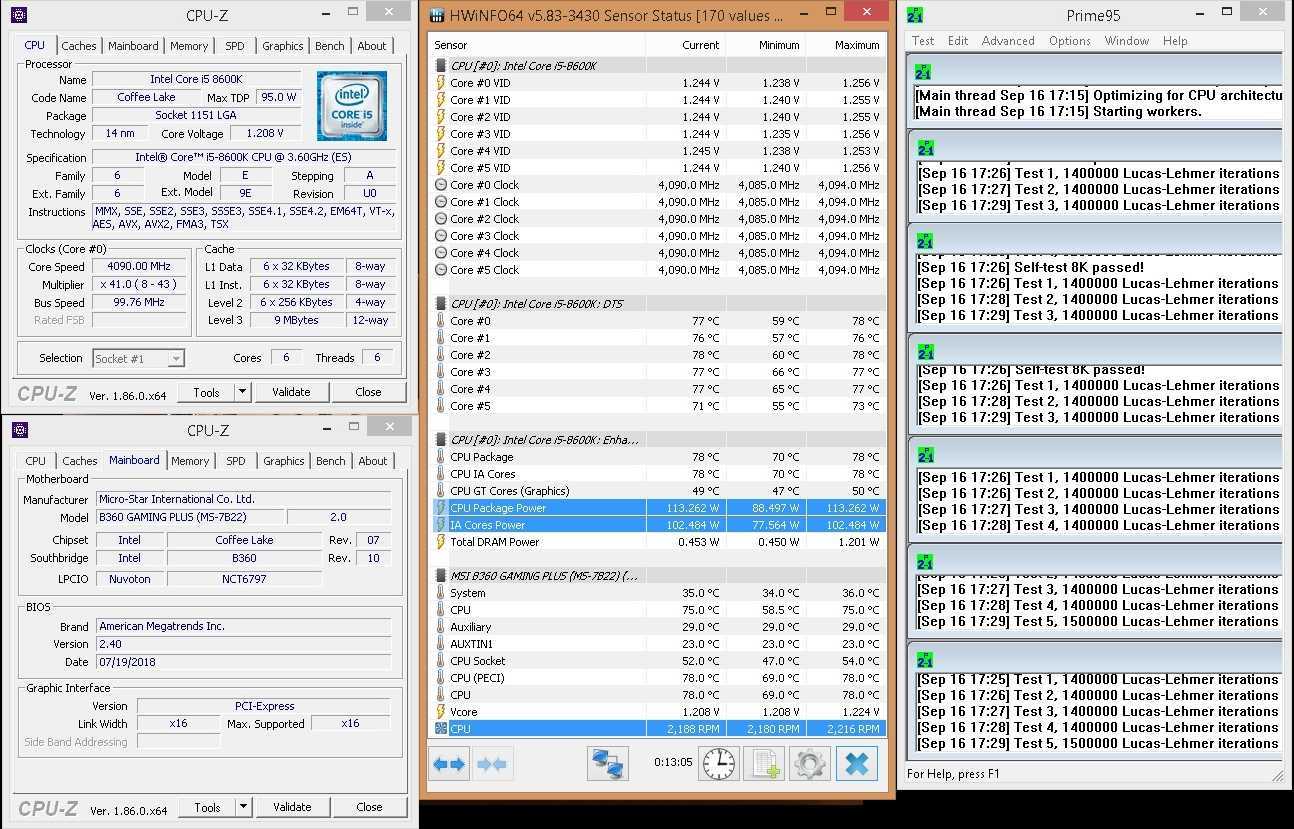

Помимо этого мы также проверили, как ведет себя материнская плата в случае серьезной нагрузки всех шести ядер процессора, а также какие температуры при этой нагрузке мы сможем получить. Для этой задачи мы использовали программу Prime95 — она создавала вычислительную нагрузку на все шесть ядер Intel Core i5-8600k, а также утилиту HWiNFO64 — с ее помощью мы отслеживали текущие показатели системы. При постоянной нагрузке на все шесть ядер процессора, ни один из его ядер не снизил рабочую частоту ниже 4100 МГц, что полностью соответствовало алгоритму его работы. При этом температура самого горячего ядра Intel Core i5-8600k не превысила 78°С. Радиатор чипсета материнской платы, как и ожидаемо, оставался прохладным. Оба радиатора системы питания процессора справлялись со своей задачей, хотя и были горячими на ощупь.

Возможности UEFI BIOS

Программная среда BIOS материнской платы B360 Gaming Plus обернута в оболочку Click BIOS 5 с красно-черным визуальным оформлением. По обыкновению, интерфейс поделен на два режима: для новичков (EZ mode) и продвинутых пользователей (Advanced). Переключение между режимами осуществляется с помощью нажатия клавиши F7.

Для режима «EZ Mode» характерна информационная составляющая. В этом случае пользователь получает минимум доступа для изменения параметров, доступны лишь самые базовые опции.

При переходе на режим «Advanced» открывается полный перечень настроек, доступных для просмотра и изменения. В разделе «Settings» сосредоточены настройки для периферии и накопителей, также здесь представлены опции загрузки системы.

Материнская плата B360 Gaming Plus лишена возможностей разгона процессора и оперативной памяти. Но, несмотря на это, некоторые интересные настройки для тонкого тюнинга системы здесь есть, и они представлены в разделе «ОС». В частности, пользователь сможет увеличить производительность системы за счет настройки таймингов памяти, расширения лимита энергопотребления процессора и фиксации его рабочей частоты.

За контроль и работу систем охлаждения в BIOS материнской платы B360 Gaming Plus отвечает раздел «Hardware Monitor». Помимо тонкой настройки вентиляторов здесь также можно получить информацию о температуре компонентов и ключевые напряжения системы. Последний раздел «Board Explorer» является графическим изображением самой B360 Gaming Plusс возможностью интерактивной демонстрации задействованных разъемов и портов материнской платы.

Технические параметры устройства

Эта материнка оборудована сокетом LGA 1151 v2. В числе поддерживаемых процессоров, восьмое и девятого поколение Intel Core, а также топовые «Пеньки» и «Селероны».

В 2019 году эти «камни» остаются одними из наиболее мощных в модельном ряду Интел.

Наличие такой материнской платы на борту позволит собрать мощный геймерский комп, который при выполнении всех системных требований сможет запускать на максимальных настройках самые свежие игры, а также мощную рабочую станцию, используемую для задач любой сложности.

Среди прочих компонентов и «фишек» стоит отметить:

  • Оперативку DDR4 с тактовой частотой до 2666 МГц;
  • Технологию DDR4 Boost, которая поможет выжать максимум из установленных модулей ОЗУ;
  • Audio Boost, благодаря которой, встроенная материнка позволит получить звук студийного качества;
  • Слоты PCI‑E, усиленный с помощью технологии Steel Armor, защищающей от помех и механических повреждений;
  • С помощью встроенного индикатора EZ Debug LED можно быстро найти любую неисправность;

  • Интерфейс Turbo M.2, обеспечивающий доступ к SSD на скорости до 32 Гб/с;
  • Ускоренный обмен данными со всеми накопителями памяти с помощью утилиты X‑Boost;
  • Вшитый в чипсет БИОС с графической оболочкой, функцией быстрого поиска и масштабируемыми шрифтами высокого разрешения;
  • Улучшенное питание многоядерных процессоров, благодаря технологии Core Boost.

Если вы уже заинтересовались этой моделью и пребываете в раздумьях, как бы приобрести ее по максимально выгодной цене, рекомендую воспользоваться кэшбэк-сервисом и получить часть потраченной суммы обратно на счет. Извиняюсь, отвлекся, идем далее.

Заключительные мысли

Кажется сумасшедшим, что многие материнские платы B360 оцениваются более чем в $ 100, а платы Z370 по-прежнему доступны по этой цене, а многие другие предлагают около 120 долларов США, вам нужно задаться вопросом, почему кто-то потратил такие деньги на плату Inferror B360.

MSI B360 Gaming Plus, который мы проверили в день запуска, стоит 110 долларов, Gigabyte B360 Aorus Gaming 3 и Asrock B360 Gaming K4 обойдется в $ 120, и невероятно, что Asus ROG Strix B360-F Gaming составляет 135 долларов.

Самые доступные модели стоят 70 долларов, и они оставляют желать лучшего, поэтому рекомендованные нами модели MicroATX от 80 до 85 долларов так же хороши, как и все. Эти материнские платы, ориентированные на бюджет, будут хорошо сочетаться с заблокированным процессором Core i5, в то время как те из вас, кто собирает Core i7-8700 стоимостью 300 долларов США, должны использовать дополнительные 20 долларов США для платы Z370.

Что касается материнских плат H310, они лучше всего подходят для заблокированных Core i3 и нижних моделей. Но при цене от 60 долларов вам, возможно, придется задаться вопросом, почему они существуют. Мы, конечно же, надеемся, что если вы ищете материнскую плату хорошего качества B360, мы помогли сузить ваш поиск.

голоса

Рейтинг статьи

Конфигурации тестового стенда

  • Материнская плата: MSI B360 Gaming Plus;
  • Процессор: Intel Core i5-8600k 6-core;
  • Система охлаждения: Enermax ETS-T50 AXE;
  • Термоинтерфейс: Arctic MX-2;
  • Оперативная память: Corsair Vengeance RGB Pro DDR4-3600 16 Гб (8Gb*2);
  • Видеокарта: ASUS GeForce GTX 1070 Dual;
  • Блок питания: Aerocool KSAS-700W мощностью 700 Ватт;
  • Системный накопитель: Silicon Power SSD SATA-3 240 Гбайт;
  • Корпус: открытый тестовый стенд;
  • Операционная система: Windows 8.1 x64 Pro.

Для теста B360 Gaming Plus мы собрали систему с шестиядерным процессором Intel Core i5-8600k и оперативной памятью Corsair Vengeance RGB Pro DDR4-3600 в виде двух модулей по 8 Гб каждый. BIOS материнской платы был обновлен до последней версии 2.40, доступной на момент тестирования на сайте производителя. В качестве охлаждения процессора мы задействовали кулер Enermax ETS-T50 AXE, обзор на который делали совсем недавно.

Тестовая конфигурация вместе с видеокартой GeForce GTX 1070 получилась достаточно сбалансированной для B360 Gaming Plus. Считаем так потому, что для платы подобного уровня пользователи редко будут использовать более мощные графические решения, как и более мощный, чем Intel Core i5, процессор.

Разгон оперативной памяти, температуры CPU и PCH

Благодаря тому, что наш комплект памяти основан на микросхемах Samsung B-Die, нам удалось снизить основные задержки до значений 12-12-12-32 при Command Rate 1T.

Помимо этого мы также проверили, как ведет себя материнская плата в случае серьезной нагрузки всех шести ядер процессора, а также какие температуры при этой нагрузке мы сможем получить. Для этой задачи мы использовали программу Prime95 — она создавала вычислительную нагрузку на все шесть ядер Intel Core i5-8600k, а также утилиту HWiNFO64 — с ее помощью мы отслеживали текущие показатели системы. При постоянной нагрузке на все шесть ядер процессора, ни один из его ядер не снизил рабочую частоту ниже 4100 МГц, что полностью соответствовало алгоритму его работы. При этом температура самого горячего ядра Intel Core i5-8600k не превысила 78°С. Радиатор чипсета материнской платы, как и ожидаемо, оставался прохладным. Оба радиатора системы питания процессора справлялись со своей задачей, хотя и были горячими на ощупь.

5. Жесткий диск: Seagate Barracuda 1TB

Что касается накопителей, то, учитывая бюджетные ограничения, твердотельные накопители – с лучшей производительностью, меньшим объемом и более высокой ценой – являются опциональным вариантом. Обычный же жесткий диск – необходимость, и мы рекомендуем 3,5-дюймовую модель Seagate Barracuda объемом 1 ТБ. Она соответствует требованиям операционной системы Windows 10 и может похвастать неплохой скоростью передачи данных – до 210 МБ/с. Кроме того, если вы хотите дополнительно увеличить общую производительность новейшей платформы Intel (каковую мы здесь рекомендуем), то можете воспользоваться памятью Intel Optane. Она устанавливается в разъем M.2, который имеется на материнской плате MSI B360 GAMING PLUS, представленной в данной статье, и способна значительно улучшить скорость жестких дисков, делая весь компьютер более быстрым и отзывчивым.

Это интересно: Краткий обзор MSI B250M MORTAR — освещаем по пунктам

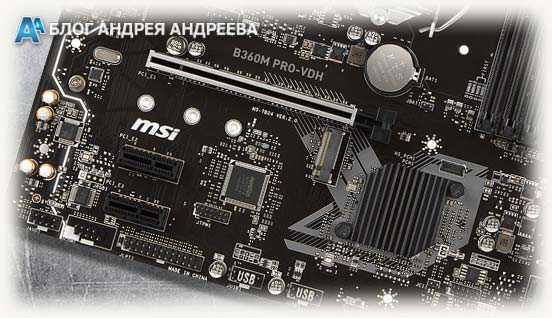

Конструкция материнской платы

Инженеры MSI не стали изобретать велосипед и использовали традиционную для материнских плат ATX компоновку.

Почти по центру расположен сокет под процессор, чуть левее которого 4 слота под модули оперативной памяти, умеющие работать в двухканальном режиме.

Под ними находится парочка мощных радиаторов, а еще ниже 4 порта SATA 3 – достаточно, чтобы подключить все необходимые комплектующие.

Слоты PCI‑E и PCI традиционно расположены под сокетом процессора. Под ними –несколько мощных конденсаторов звуковой платы, слоты для подключения кардридера и элементов управления.

Чипсет и М.2 разъем находятся под PCI-x16, что имеет без проигрышное расположение в связи отдачей и рассеиванием температуры. Но небольшой недостаток имеется к доступу и замене твердотельного накопителя(типа M.2), опять же на сколько часто вы собираетесь менять этот элемент ?

На задней панели расположены:

  • Порты PC/2 для подключения клавиатуры и мышки;
  • Слоты VGA, HDMI и DVI, позволяющие использовать несколько мониторов одновременно;
  • LAN-порт;
  • Пара портов USB 2.0;
  • Четыре порта USB 3.0;
  • Три аудиоразъема: линейный выход, микрофонный и линейный входы.

Из прочих опций хочу отметить возможность регулировки напряжения, подаваемого на кулера, что позволяет обеспечить оптимальную скорость вращения лопастей.

Сетевой контроллер оптимизирован под использование приложений, активно использующих интернет, включая многопользовательские игры. Устройство сертифицировано для Windows 10, однако ничто не помешает использовать более старую версию операционной системы – например, не теряющую популярности «Семерку».

БИОС получил действительно дружественный интерфейс: все пункты снабжены интуитивно понятными иконками, что поможет разобраться в настройках даже начинающему пользователю.

Asus TUF B360M-E Gaming

Цена:
$ 85
Asus TUF B360M-E Gaming – еще одна качественная материнская плата MicroATX B360, хотя она немного отстает в нескольких областях по сравнению с моделью Asrock выше. В частности, из-за отсутствия слотов DIMM, здесь только два слота, так что модернизация с 8 до 16 ГБ памяти в будущем будет намного более дорогостоящей операцией.

Плата выглядит неплохо, очень по геймерски и агрессивна, как и следовало ожидать от платы Asus TUF, но макет оставляет желать лучшего. Я бы предпочел, чтобы Asus оставил достаточно места для лучшего позиционирования портов SATA, чем создать этот агрессивный вид выреза PCB. Как бы то ни было, порты SATA распределены по всему месту, что немного разочаровывает.

Тем не менее, с некоторыми хорошими, недорогими платами B360 на выбор от TUF B360M-E Gaming удается составить список, несмотря на эти недостатки. Общее качество хорошее, что делает его достойной альтернативой Asrock B360M Pro4.

Немного устаревшие

Внутреннее устройство

Как и следовало ожидать, плата белая, с серебристыми радиаторами на чипсете и цепях питания. Даже пластина на обратной стороне по цвету не диссонирует. Подсветки на плате почти нет. Есть небольшая полоска, отделяющая аудиотракт от остальной платы.

В остальном привычная и логичная компоновка, с двумя разъемами PCI-Express x16, расставленными широко, что не мешает устанавливать видеокарты с громоздкой системой охлаждения.

Пространство вокруг процессорного сокета свободно, никаких высоких радиаторов или элементов нет, что не должно мешать установке любого радиатора. Даже охлаждение цепей питания CPU хотя и выглядит громоздким, но высота небольшая.

Система питания процессора

Производитель использует 8-фазнуюю систему питания, 7 фаз отданы процессору, и одна – памяти.

Может показаться, что фаз могло быть и больше, но надо помнить, что разгона тут нет, и того количества цепей, которое производитель использовал, полностью хватит для любого процессора.

Разъемы PCI-Express

Два полноразмерных разъема PCI-Express дополнены четырьмя маленькими, использующими только одну линию интерфейса. Ближайший в CPU разъем предназначен для установки видеокарты, имеет металлическую «броню». Во второй разъем также можно поставить видеокарту, но совместное использование двух графических плат возможно только в режиме CrossFire x16/x4.

Четыре остальных разъема предназначены для установки разнообразных контроллеров. Надо только помнить о том, сколько линий PCI-E имеет чипсет. B360 предоставляет доступ к 12 линиям PCI-E 3.0. Четыре из них выведены на полноразмерный разъем PCI-E, по одному на каждый из них, еще 4 – на разъем M.2. Естественно, в зависимости от конфигурации, часть этих линий использует разные разъемы.

Накопители

Для подключения жестких дисков и/или 2.5-дюймовых SSD накопителей MSI установила только 5 разъемов, хотя более привычным является 6 штук. Впрочем, все 6 используются нечасто. Тем более, что разъем M.2 делит одну линию интерфейса с разъемом SATA1. Это надо учитывать, т. к. при установке SSD M.2 с интерфейсом SATA первый разъем будет отключен.

Сами разъемы SATA расположены таким образом, что как раз SATA1 ориентирован перпендикулярно плоскости платы, в то время как остальные сгруппированы вместе и направлены вдоль. Это может стать дополнительной подсказкой, что при установке SSD M.2 первый разъем использовать не получится.

Сам разъем M.2 позволяет устанавливать накопители размером до 22110 с интерфейсом SATA или PCIe. Есть поддержка накопителей Intel Optane.

Аудиокарта

Аудиокарта использует не самый топовый кодек — Realtek ALC892, но качество звука хорошее.

Если не планируете использовать дискретную аудиокарточку, то звучание наверняка удовлетворит. Разве что на разъеме S/PDIF производитель сэкономил.

USB, LAN и проч.

За проводной сетевой интерфейс отвечает чип Intel I219-V – проверенное и очень качественное решение, обеспечивающее высокую скорость работы. Это вполне можно отнести к достоинствам MSI B360 GAMING ARCTIC. Разъема для модуля Wi-fi не предусмотрено.

Для подключения периферийных устройств есть большое количество USB разъемов, начиная с версии 2.0 и заканчивая USB 3.0 Gen 2 Type-C.

Как уже упоминалось, S/PDIF на задней панели нет, как и HDMI. Для подключения монитора предусмотрены DVI и DisplayPort 1.2.

Зато для тех, кому необходимо подключить целую россыпь вентиляторов, плата оборудована 7-ю соответствующими разъемами. Один – процессорный, еще один предназначен для подключения водяной системы охлаждения, а остальные можно использовать для подсоединения корпусных вентиляторов.

Управляется все это хозяйство контроллером Nuvoton NCT6797. Все разъемы для вентиляторов – 4-контактные.

Упаковка и комплектация

Дизайн и внешнее оформление упаковки B360 Gaming Plus выглядит выразительно, но не воинственно, как это бывает свойственно топовым игровым моделям. На лицевой стороне коробки указана поддержка фирменной технологии Mystic Light, которую компания MSI продвигает в массы с помощью своих материнских плат.

Подробная информация о B360 Gaming Plus сосредоточена на тыльной стороне упаковки. Здесь пользователь обнаружит фотографию материнской платы с описанием ключевых возможностей, а также краткие технические характеристики B360 Gaming Plus. Карта разъемов тыльной панели оформлена отдельным блокомс расшифровкой того или иного порта.

Сама материнская плата B360 Gaming Plus внутри коробки располагается на специальном картонном поддоне, под которым спрятаны аксессуары из комплекта поставки. Полиэтиленовый антистатический пакет является обязательным атрибутом в упаковке материнской платы.

В комплект поставки B360 Gaming Plus входит:

  • документация, включая руководство пользователя и руководство по сборке;
  • носитель с драйверами и фирменным ПО;
  • карта благодарности покупателя;
  • два кабеля SATA 6 Гбит/с;
  • заглушка для тыльной панели разъемов.

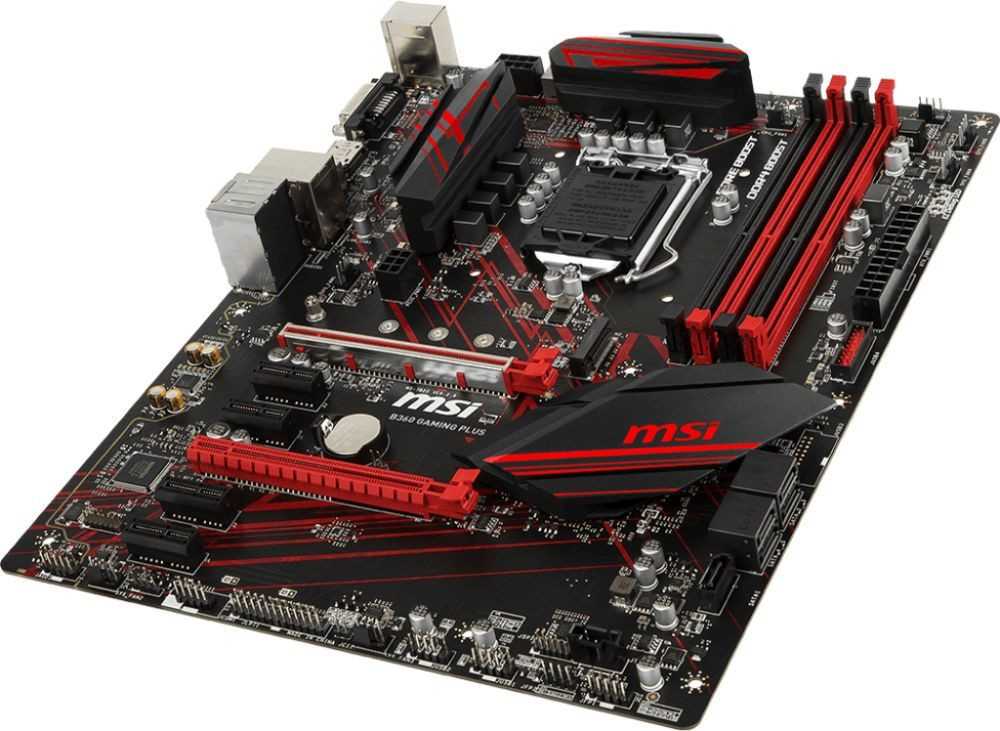

Конструкция и внешний вид

  B360
GAMING PLUS
Формат платы ATX,
30.4 cm x 24.3 cm
PS/2 1
DVI-D 1
DisplayPort 1
USB 2.0 2
USB Type-C 1
USB 3.1
Gen2
1
USB 3.1 Gen1 2
LAN 1
Аудиоподсистема 6

Задняя панель
включает в себя 1 порт PS/2, 1
видеовыход DVI-D, 1 видеовыход DisplayPort, 2 разъема USB 2.0, 1 разъем USB Type-C, 1 разъем USB 3.1 Gen2, 2 разъема USB 3.1 Gen1, 1 LAN-розетка и 6 разъемов
аудиоподсистемы.

Настройка
светодиодной подсветки осуществляется с помощью утилиты Mystic Light,
предлагающей палитру из множества цветов, среди которых вы легко найдете тот,
который будет идеально соответствовать внешнему виду вашего компьютера. Надоели
одни и те же краски? Смена цвета осуществляется буквально за одну секунду!
Благодаря большому количеству цветов вы можете создать свой уникальный дизайн
игрового компьютера. Выбрали подходящий цвет? Теперь самое время подобрать
светодиодный эффект, который оживит вашу систему! К материнке можно напрямую
подключать дополнительные светодиодные RGB ленты и компоненты с подсветкой и
синхронизировать их работу со встроенной системой Mystic Light – для этого не
понадобится приобретать специальный контроллер. Данная модель поддерживает
стандартные цветные RGB ленты с напряжением 12В с помощью 4-pin разъема. Благодаря
Mystic Light Sync, вы можете управлять световыми эффектами оборудования,
оснащенного подсветкой, например процессорного кулера с подсветкой, клавиатуры,
мыши или вентиляторов.

Охлаждение
компьютера является существенно важным, когда речь идет о стабильности и
высокой производительности. Для этого на плате есть достаточное количество
разъемов для подключения управляемых вентиляторов. Теперь вы можете полностью
контролировать охлаждение вашей системы. Материнская плата позволяет подключать
самые популярные системы жидкостного охлаждения на рынке. Специальный разъем
для подключения водяного насоса поддерживает ток до 2А, обеспечивая полный
контроль над помпой. Специально выделенная зона ‘keep-out-zone’, способствует
простой и безопасной установке оборудования.

Все разъемы
SSD на плате поддерживают NVMe — самый высокопроизводительный стандарт для
твердотельных дисков в мире. Проще говоря, материнские платы MSI предлагают
лучшее из лучшего для организации производительной дисковой подсистемы.
Мгновенно загружайте ваши любимые игры и будьте первым на поле боя.

Технология
LAN Protect представляет собой LAN разъем, обеспечивающий защиту локальной сети
от разрядов молнии и статического электричества величиной до 15 кВ. Светящийся
светодиод красного цвета, встроенный в коннектор RJ45, сигнализирует о
работоспособности устройства.

Светодиодные
индикаторы, расположенные на материнской плате возле ключевых компонентов,
помогут быстро найти источник проблем, если компьютер работает не так, как
должен.

Специальные USB
порты с функцией MSI Super Charger, зарядят ваши устройства гораздо быстрее. С
MSI Super Charger, вы просто даете больше питания вашему смартфону, планшету,
USB джойстику или игровой консоли. Даже когда компьютер выключен!

Больше не
нужно беспокоиться о компьютере при подключении неисправных USB устройств. USB
порты на материнке имеют специальную схему защиты, предотвращающую повреждение
материнской платы от разрядов статического электричества при подключении /
отключении USB устройств.

Слоты MSI PCI
Express Steel Armor имеют большее количество точек пайки на печатной плате, что
позволяет избежать повреждений материнской платы при установке тяжелых
графических карт. Steel Armor также защищает электрические сигналы PCI Express
от электромагнитных помех и способствует лучшим результатам в играх и при
оверклокинге.

На плате
применяются только отборные компоненты, которые соответствуют самым строгим
промышленным стандартам и обеспечивают безупречно стабильную работу компьютера
даже под самыми экстремальными нагрузками. Дроссели TI Choke отличаются низкой
рабочей температурой и повышенной энергоэффективностью. Они увеличивают
разгонный потенциал компьютера. Конденсаторы от ведущего японского
производителя могут похвастать низким эквивалентным последовательным сопротивлением
и увеличенным сроком службы. Благодаря особой конструкции сердечника дроссели
Dark Choke обладают пониженной рабочей температурой, что означает повышенную
энергоэффективность и стабильность.

Память

1.Поддержка RAID 1
MSI B360 Gaming Arctic

MSI B360 Gaming Pro Carbon

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

2.Поддержка RAID 5
MSI B360 Gaming Arctic

MSI B360 Gaming Pro Carbon

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.

3.Поддержка RAID 0
MSI B360 Gaming Arctic

MSI B360 Gaming Pro Carbon

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.

4.Поддержка RAID 10 (1+0)
MSI B360 Gaming Arctic

MSI B360 Gaming Pro Carbon

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

5.Поддержка RAID 0+1
MSI B360 Gaming Arctic

MSI B360 Gaming Pro Carbon

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.

Характеристики

Предупреждения
ПРЕДУПРЕЖДЕНИЕ CPU 7-го и 6-го поколения работать не будут, даже если обновить BIOS.
ПРЕДУПРЕЖДЕНИЕ2 Для поддержки процессоров 9-го поколения необходимо выполнить обновление прошивки материнской платы.
Основные характеристики
Описание Экранирование звуковой подсистемы, Кэширование данных на SSD
Производитель MSI
Серия Performance Gaming
Модель B360 GAMING PLUSнайти похожую мат.плату
Тип оборудования Игровая материнская плата
Назначение Настольный ПК
Чипсет мат. Платы Intel B360характеристики чипсета
Гнездо процессора Socket LGA1151
Формат платы ATX (304 x 243 мм)
Поддержка ОС Windows 10 (только 64 bit)
Уникальные технологии
Уникальные технологии MSI Audio Boost, GAMING LAN, MSI EZ Debug LED, VGA Armor, Сетевая карта Intel
Подсветка Mystic Light RGB LED, настраиваемая подсветка экрана звуковой платы
Поддержка процессоров
Макс. кол-во процессоров на материнской плате 1
Поддержка типов процессоров Intel серии Core i9-9xxx, Core i7-9xxx, Core i5-9xxx, Core i3-9xxx, Core i7-8xxx, Core i5-8xxx, Core i3-8xxx, Pentium G5xxx, Celeron G4xxx
Поддержка ядер процессоров Coffee Lake
Энергопотребление процессора 95 Вт
Поддержка памяти
Тип поддерживаемой памяти DDR4. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора
Количество слотов памяти 4
Количество разъемов DDR4 4 (2х канальный контроллер памяти). Поддерживается Extreme Memory Profile (XMP)
Максимальные поддерживаемые стандарты памяти PC4-21300 (DDR4 2666 МГц), Зависит от процессора
Максимальный объем оперативной памяти 64 Гб
Дисковая система
Количество разъемов M.2 (NGFF) 1 разъем M Key SATA/PCI-E с поддержкой карт Type 2242/2260/2280/22110 (длиной до 110 мм)m.2 SSD
Поддержка NVMe Boot Да
Intel Optane Memory Поддерживается
SATA 6Gb/s 5 каналов
Разъем для подключения FDD Нет
Коммуникации
Сеть 1 Гбит/с. Сетевой контроллер Intel I219-V
Интерфейс, разъемы и выходы
Контроллер USB USB 3.1 контроллер встроен в чипсет, USB 3.0 контроллер встроен в чипсет
USB разъемы на задней панели 1x USB 3.1 Gen2, 1x USB 3.1 Gen2 Type C, 2x USB 3.0 (USB 3.1 Gen1), 2x USB 2.0
Внутренние порты USB на плате 2x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0 возможно подключить на корпусе или через планку портов
Клавиатура/мышь PS/2 клавиатура/мышь + USB
Слоты для установки плат расширения
Количество разъемов PCI Express 16x 2 слота 16x PCI-E 3.0 работают в режиме 16-4
Количество разъемов PCI Express 1x 4 слота 1x PCI-E 3.0
Встроенная видеокарта
Видео M/B Используется встроенное в процессор. Максимальный размер видеобуфера 1 Гб. ПРЕДУПРЕЖДЕНИЕ При использовании процессоров без встроенного видео, видеовыходы на плате не работают.
Максимальное разрешение экрана 4096 x 2304 @ 30 Гц при подключении DP монитора, 1920 x 1200 @ 60 Гц при подключении DVI-D монитора
Видео разъемы на задней панели 1x DisplayPort, 1x DVI-D
Макс. кол-во подключаемых мониторов 2
Встроенная звуковая карта
Звук 8-канальный HDA кодек Dual Realtek ALC892
Аудио разъемы на задней панели Line-in, Line-out, Mic-in, Rear-out, Sub/center-out, Surround-out
Питание
Требования к блоку питания Поддерживаются только 24+8 pin блоки питания.совместимые БП
Прочие характеристики
BIOS EFI AMI BIOS
Логистика
Размеры упаковки (измерено в НИКСе) 34.63 x 27.07 x 6.86 см
Вес брутто (измерено в НИКСе) 1.343 кг

Asrock B360M-ITX / ac

Цена:
$ 97
Те из вас, кто хочет построить компактный маленький компьютер, скорее всего, пойдут за материнской платой Mini-ITX, и сейчас это ограничивает вас менее чем полдюжины опций. Модели Z370 Mini-ITX начинаются от 135 долларов, хотя большая часть стоит 170 – 180 долларов.

Выбор между Asrock B360M-ITX и MSI B360I Gaming Pro AC был нелегким и, честно говоря, я мог бы оправдать ход с моделью MSI, это похоже на лучшую плату, и она явно предлагает превосходное охлаждение VRM. Но в остальном они более или менее одинаковы, но Asrock стоит на ~ 20 долларов дешевле, и это трудно игнорировать.

За $ 95 плата Asrock предлагает один слот PCIe 3.0 x16, четыре порта SATA, четыре порта USB 3.0 сзади, Intel 802.11ac WiFi плюс Bluetooth 4.2, а также вы получаете слот Ultra M.2. Я могу представить это в Silverstone SG13 с Core i5-8400.

Заключение

Без сомнения, материнская плата MSI B360 Gaming Plus является бюджетным продуктом, поэтому многое в этом продукте стоит оценивать с оглядкой на стоимость. Цена в 7000 рублей, которую просят сейчас за MSI B360 Gaming Plus, не столь высока. Но за эти деньги пользователи получают добротную основу для сборки современного игрового компьютера на базе шестиядерного процессора Intel из семейства Coffee Lake с одним графическим адаптером. Ставить на такую материнскую плату тандем из двух видеокарт абсолютно нецелесообразно, тем более, что MSI B360 Gaming Plus поддерживает только AMD CrossfireX по схеме х16+х4 линий PCIe. А вот что точно будет не лишним в MSI B360 Gaming Plus, так это разъем М.2 с возможностью установки актуального на сегодняшний день NVMe накопителя, современные порты USB 3.1 различного типа и множество коннекторов для подключения систем охлаждения. К слову на этой материнской плате 4-пин PWM разъемов аж семь, что для бюджетного решения большая редкость. Подводя некий итог, стоит отметить, что MSI B360 Gaming Plus представляет собой типичный эконом вариант материнской платы, не имеющий серьезных недостатков, а мелкие недочеты в котором всегда оправдает цена.

Плюсы:

  • привлекательная стоимость для платы с форм-фактором АТХ и имеющимся набором опций;
  • 7 разъемов 4-пин PWM для подключения систем охлаждения;
  • стильный дизайн печатной платы и массивные радиаторы охлаждения;
  • усиленный слот PCI-E x16 с технологией MSI Steel Armor;
  • базовая подсветка аудиотракта, разъем для подключения светодиодной ленты и поддержка технологии MSI Mystic Light;
  • разъем М.2 с поддержкой PCIe накопителей, включая типоразмер 22110;
  • USB 3.1 Gen2 Type-C и USB 3.1 Gen2 Type-A на тыльной панели корпуса;
  • интуитивно понятная оболочка BIOS, возможность тонкой настройки таймингов памяти.

Минусы:

  • нет декоративной накладки для тыльной панели разъемов;
  • отсутствует USB 3.1 Type-C для фронтальной панели корпуса;
  • реализация AMD CrossfireX, ровно, как и дополнительный разъем питания 6-пин, нецелесообразны для бюджетного продукта.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Магия техники для Вас
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
