Установка дополнительных вентиляторов.
Давайте рассмотрим основные моменты правильной установки корпусных вентиляторов для большинства системных блоков. Здесь мы приведем советы именно для стандартных корпусов, так как у нестандартных расположение вентиляторов столь разнообразно, что описывать их не имеет смысла – все индивидуально. Более того у нестандартных корпусов размеры вентиляторов могут достигать и 30см в диаметре.
В корпусе нет дополнительных вентиляторов.
Это стандартная компоновка для практически всех компьютеров продаваемых в магазинах. Весь горячий воздух поднимается в верхнюю часть компьютера и за счет вентилятора в блоке питания выходит наружу.
Большим недостатком такого вида охлаждения является то, что весь нагретый воздух проходит через блок питания, нагревая при этом его еще сильнее. И поэтому именно блок питания у таких компьютеров ломается чаще всего. Также весь холодный воздух всасывается не управляемо, а со всех щелей корпуса, что только уменьшает эффективность теплообмена. Еще одним недостатком является разреженность воздуха, получаемая при таком типе охлаждения, что ведет к скапливанию пыли внутри корпуса. Но все же, это в любом случае лучше, чем неправильная установка дополнительных вентиляторов.
Один вентилятор на задней стенке корпуса.
Такой способ применяется больше от безвыходности, так как в корпусе имеется лишь одно место для установки дополнительного кулера – на задней стенке под блоком питания. Для того чтобы уменьшить количество горячего воздуха проходящего через блок питания устанавливают один вентилятор работающий на «выдув» из корпуса.
Большая часть нагретого воздуха от материнской платы, процессора, видеокарты, жестких дисков выходит через дополнительный вентилятор. А блок питания при этом греется значительно меньше. Также общий поток движущегося воздуха увеличивается. Но разреженность повышается, поэтому пыль скапливаться будет еще сильнее.
Дополнительный фронтальный вентилятор в корпусе.
Когда в корпусе имеется лишь одно посадочное место на лицевой части корпуса, либо нет возможности включения сразу двух вентиляторов (некуда подключать), то это самый идеальный вариант для вас. Необходимо поставить на «вдув» один вентилятор на фронтальной части корпуса.
Вентилятор нужно установить напротив жестких дисков. А правильнее будет написать, что винчестеры нужно поставить напротив вентилятора. Так холодный входящий воздух будет сразу их обдувать. Такая установка гораздо эффективнее, чем предыдущая. Создается направленный поток воздуха. Уменьшается разрежение внутри компьютера – пыль не задерживается. При питании дополнительных кулеров от материнской платы, снижается общий шум, так как снижаются обороты вентиляторов.
Установка двух вентиляторов в корпус.
Самый эффективный метод установки вентиляторов для дополнительного охлаждения системного блока. На фронтальной стенке корпуса устанавливается вентилятор на «вдув», а на задней стенке – на «выдув»:
Создается мощный постоянный воздушный и направленный поток. Блок питания работает без перегревов, так как нагретый воздух выводиться вентилятором, установленным под ним
Если установлен блок питания с регулируемыми оборотами вращения вентилятора, то общий шум заметно снизиться, и что более важно давление внутри корпуса выровнится. Пыль не будет оседать
Комплект поставки Noctua NF-A12x25
Я думаю, что маркетологи Asus и Gigabyte обзавидуются, когда увидят, какая упаковка может быть у вентилятора: она открывается как книжка спереди и сзади, а сквозь прозрачное окошко виден не только сам герой обзора, но и антивибрационное крепление.
На данный момент у Noctua есть три модификации NF-A12x25, отличающиеся по комплектации:
- NF-A12x25 FLX: 3-контактная версия с фиксированной частотой 2000 RPM и двумя понижающими переходниками на 1700 RPM и 1350 RPM. Поставляется в комплекте с переходником на 4-pin Molex
- NF-A12x25 ULN — 3-контактная версия с фиксированной скоростью 1200 RPM и одним переходником на 900 RPM
- NF-A12x25 PWM — 4-контактная PWM версия со скоростью от 450 до 2000 RPM, разветвителем PWM и одним переходником на 1700 RPM
Для подключения к материнской плате выбираем PWM-версию, а если в компьютере стоит панель управления, то 3-контактные.
Технологии, которые действительно работают
Noctua предлагает нам три степени защиты от вибрации.
- Первая — это резиновые «ушки», которыми вентилятор прилегает к радиатору или корпусу.
- Вторая — это все те же четыре «ушка», соединенных общей рамкой, слегка выступающей над корпусом, и эту рамку лучше одевать, если вы крепите NF-A12x25 на радиатор СВО.
- Третья — это резиновые «гвоздики» для установки в корпус компьютера, которые полностью исключают распространение вибраций с вентилятора на корпус.
С помощью резиновых гвоздиков можно получить полную виброразвязку компьютерного корпуса и вентилятора — это самое лучшее решение из придуманных.
Но вот для крепления на кулер или радиатор СВО, уже придется использовать традиционные винтики, и защита от вибрации будет вполне посредственной.
Верхняя кромка корпуса имеет три ступеньки, образующие конусное расширение. Это конструктивное решение помогает снизить уровень шума при установке тонких фильтров перед вентилятором.
Подвеска ротора (технология Noctua SSO2) представляет собой гидравлический подшипник с магнитной левитацией. На сегодняшний день это самая совершенная конструкция в компьютерных вентиляторах, в которой полностью исключено трение металлических элементов, а центровка оси осуществляется магнитным полем. Именно за счет такого типа подвески удается избавиться от вибрации в момент её зарождения и обеспечить параметр наработки на отказ (MTBF) на уровне 150 тысяч часов (17 лет!).
PWM-версия вентилятора имеет патентованный контроллер Smooth Communication Drive 2, который работает без щелчков, присущих некоторым другим моделям кулеров. Кроме того, драйвер PWM у Noctua имеет чуть искривленную форму сигнала для более плавной регулировки и снижения общего энергопотребления моторчика.
После отключения питания, пропеллер еще очень долго продолжает вращаться по инерции, настолько хорошо здесь поработали с потерями на трение во втулке. Корпус собран плотно, жестко, тяжело, без люфтов, но есть заусенцы или технологические отливки спереди на пятаке пропеллера.
Упаковка
Поскольку все три модели поставляются в одинаковых коробках, общее оформление будет рассмотрено на примере одной из моделей (NF-S12A FLX), а все различающиеся элементы будут отмечены в виде общих или сопутствующих фотографий.
Вентиляторы поставляются в фирменной упаковке.

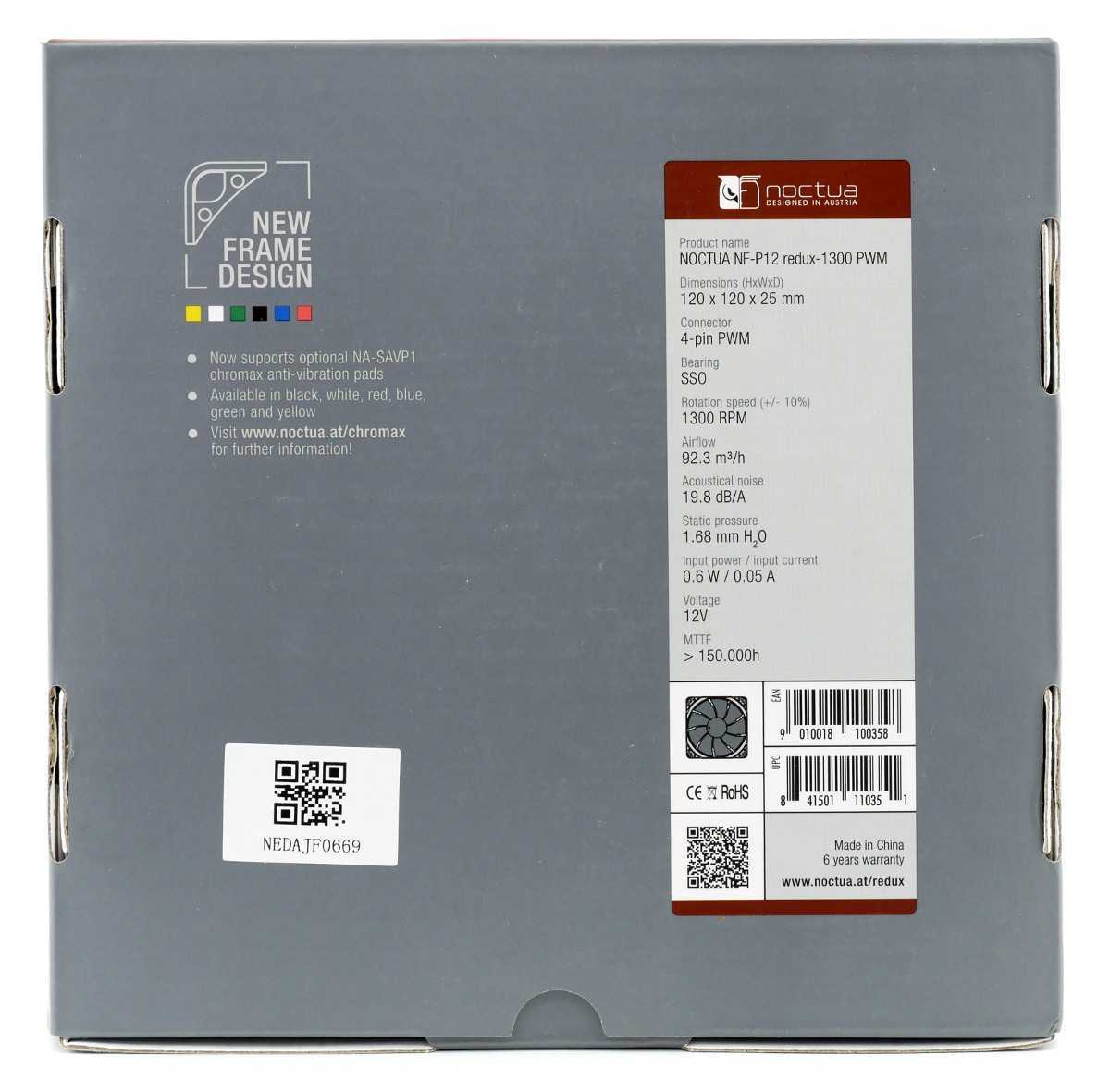

На тыльной стороне коробки можно найти описание на 8 языках, а также спецификации для конкретной модели.
Спецификации крупным планом.
На левой и правой сторонах коробок дублируются модель, модификация и QR-код, а также типоразмер вентилятора.
Лицевая часть коробки откидывается по принципу книжки на липучке, отстегнув которую можно ознакомиться с внешним видом вентилятора через прозрачное пластиковое окно, а также перечнем комплекта поставки.
Проделав тоже самое с обратной стороны, можно ознакомиться с основными, по версии компании, преимуществами данной серии вентиляторов.
Выделим ключевые особенности и фирменные технологии:
- Anti-Stall Knobs — дополнительные аэродинамических элементы на лопастях, улучшающие воздушный поток
- Advanced Acoustic Optimisation — специальная конструкция рамки с антивибрационными вставками
- Stepped Inlet Design — ступенчатый дизайн рамки вентилятора
- Inner Surface Microstructures — специальные выемки на внутренней поверхности рамы вентилятора
- Smooth Commutation Drive2 — второе поколение приводов с плавной коммутацией полюсов
- Несколько скоростных режимов работы (FLX / ULN) / Гибкая настройка (PWM)
- Богатый набор комплектных удлинителей и резисторов
- Масляные гидродинамические подшипники
Как выбрать?
Большинство пользователей придерживаются мнения, что покупка корпусного вентилятора — тривиальная задача. Но при первом посещении специализированного магазина становится очевидно, что это не так просто. Представленный ассортимент поражает. В нем легко потеряться и приобрести бесполезное и раздражающее устройство. В худшем случае оно попросту не подойдет, возникнут сложности с нахождением свободного места в корпусе, или из-за чрезмерно маленьких размеров, не будет подходящих монтажных отверстий. Перед покупкой специалисты рекомендуют ознакомиться с рядом параметров.
Размер. Одна из определяющих характеристик. Информацию, связанную с компьютером можно найти в сопроводительных документах к шасси. При отсутствии, она указано на сайте изготовителя. Если возникли сложности с нахождением, или попросту есть сомнения, лучше отдать предпочтение стандартным моделям с диаметром 120 мм. Ее толщина составляет 25мм. Не нужно забывать и о том, что подсветка увеличивает ее толщину.
Тип подключения. Предпочтительны 4-pin. Они помогают подобрать наиболее удобную и эффективную скорость, необходимую для работы ПК на данный момент. При этом его практически не будет слышно. Molex категорически не подойдет тем пользователям, для кого уровень шума стоит не на самом последнем месте. Простое соединение, характеризуемое максимальной эффективностью, полученной за счет работы на предельных оборотах. Но вот шуметь он будет при этом сильно, и его невозможно отрегулировать.
Подшипник. Предпочтительны с гидродинамическими подшипниками. Они бесшумны и способны прослужить много лет. Это стало возможным за счет самостоятельного смазывания в процессе эксплуатации. Уход за ними заключается в периодическом добавлении смазки в специальный отсек. Единственный недостаток — высокая стоимость. Бюджетный вариант, подшипник скольжения. Он тихий, но быстро выходит из строя. Подшипник качения выступает альтернативой для тех, кто не хочет часто производить замену и готов мирится с высоким уровнем шума.
Частота вращения. Количество оборотов оказывает влияние на эффективность. Но, если на первом месте стоит тишина, это негативно отразится на впечатлениях от эксплуатации. В среднем 120 мм вентилятор выдает от 800 до 1600 оборотов. Приемлемый показатель шумности составляет 25 ДБ, для маленьких — 35 ДБ.
Сила воздушного потока. Она определяет производительность. Величину измеряют в кубических футах в минуту (CFM). Отображает объём воздуха, пропущенный вентилятором в течение минуты. Чем она больше, тем лучше. При этом возрастает уровень шума, поэтому лучше приобрести менее производительный, но тихий прибор.
Возможность регулировки оборотов. Это необходимо для оптимизации работы системы. Снижение скорости уменьшит потребляемую энергию. Предпочтительна автоматическая регулировка. Она осуществляется при помощи материнской платы. Собирает данные о том, насколько нагрелись детали компьютера, и после анализа корректирует процесс.
Дизайн. Параметр актуален для владельцев прозрачных системных блоков. Дорогие модели оборудованы подсветкой. Уникальными аксессуарами, дизайнерскими решениями и цветовой гаммой
Важно убедится в том, что вентилятор подходит и не выглядит инородным в общей картине.
Игровые компьютеры и ноутбуки нуждаются в усиленном охлаждении. Так как на процессор и видеокарту идет постоянная нагрузка. В таком случае необходимо задуматься о приобретении качественного и производительного вентилятора.
Вентилятор для корпуса NOISEBLOCKER BlackSilentPro PC-P
Фото:https://market.yandex.ru
Вентилятор премиум класса отличается высоким качеством, надёжностью и функциональностью. Модель характеризует высококачественное устойчивое шасси, армированное стекловолокном с ротором AntiDust с поликарбонатом. Чрезвычайно низкое пусковое напряжение 4,5 V. Устройство можно отнести к одной из самых бесшумных моделей. На минимальной скорости его уровень оценивается лишь в 6.2 дБ. Уровень шума на максимальной скорости равен 25.8 дБ. Регулировка скорости вращения вентилятора происходит в автоматическом режиме.
Вентилятор для корпуса NOISEBLOCKER BlackSilentPro PC-P
Достоинства:
- высокое качество
- производительность
- низкий уровень шума
- длительный срок службы
- богатая комплектация
- отличное гашение вибрации
Noctua NF-A12x25 — внучатый племянник Scythe Gentle Typhoon

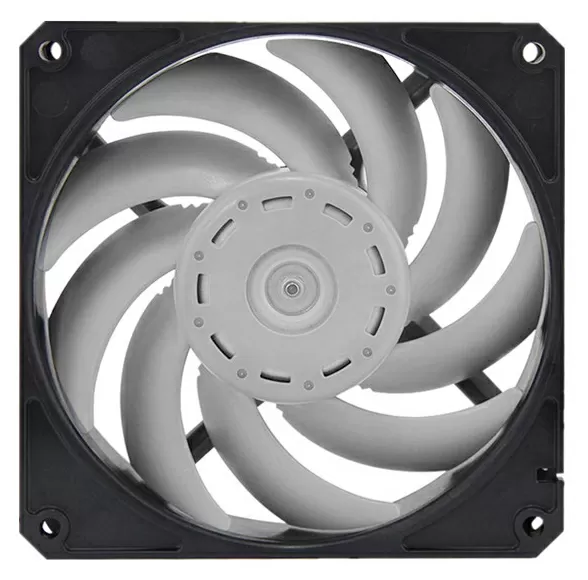

Если спросить бабушек и дедушек, видел ли кто-нибудь из них вентилятор с 9 лопастями с огромным металлическим центральным пятаком, и рекордно малым рабочим зазором, то они наверняка скажут — да, это был прославленный Gentle Typhoon от компании Skythe (см. наш тест ультратихих вентиляторов от 2008 года). Произведенный по OEM японской компанией Nidec Servo, он стал легендой среди энтузиастов, а потом резко исчез из продажи, и сейчас предлагается на вторичке дороже, чем стоил новый. Одной из фишек Gentle Typhoon была рекордно низкая мощность — от 0.18 до 0.9 Вт, но в Noctua NF-A12x25 она уже чуть повыше — от 0.6 до 1.64 Вт, в зависимости от модели.
Что же касается иных сходств, таких как форма лопастей, необычный материал крыльчатки, малый корпусной зазор — все это было в Gentle Typhoon и 10 лет назад, только называлось иначе. Поэтому, если компании Noctua удалось доработать легенду и вдохнуть в неё жизнь, то честь им и хвала. И хотя официально никаких отсылок к продукции Nidec Servo не делается, можно сказать, что эти модели являются дальними родственниками.
В своем интервью, Lars Strömbäck (Noctua CTO) еще раз подчеркивает, что NF-A12x25 разрабатывался независимо от Gentle Typhoon, и не следует считать эти вентиляторы родными братьями. В подтверждение своих слов, он даже приводит сравнение профиля лопастей двух вентиляторов.
Вентилятор для корпуса Noctua NF-S12B redux-1200
Фото:https://market.yandex.ru
Заменяя старые линейки вентиляторов новыми «урезанными» Redux-сериями, Noctua ударились в крайности: конечно, отсутствие переплаты за красивую упаковку и комплектные переходники, которые не всегда и нужны – это хорошо, но ведь из комплектации убрали даже антивибрационные вставки по углам. Впрочем, уровень вибраций у вентилятора сам по себе очень низкий, так что это не особо страшно. А вот те, кто считал старые коричнево-бежевые вентиляторы Noctua скучными по дизайну, теперь возьмут свои слова обратно: новые еще скучнее! Зато качество здесь именно то, что и ждешь от Noctua – вентилятор, абсолютно бесполезный на радиаторах, именно как корпусной идеален, обеспечивая поток в 59.21 CFM всего на 1200 об/мин.
Вентилятор для корпуса Noctua NF-S12B redux-1200
NoctuaNF-P12 redux-1300 PWMсо скоростью 300 — 1300 об/мин
Технические характеристики
- Модель: NF-P12 redux-1300 PWM;
- Размеры: 120× 120× 25 мм;
- Скорость вентилятора: 300 — 1300 об/мин;
- Поток воздуха: 92,3 м3/ч;
- Воздушное давление: 1,68 мм H2O;
- Уровень шума: 19,8 дБ(А);
- Тип подшипника:с магнитным центрированием;
- Разъем: 4-pin;
- Время работы: 150 000 ч;
- Энергопотребление: 0.6 Вт;
- Сила тока: 0.05 Ампер;
- Номинальное напряжение постоянного тока: 12 В;
- Цена: 1100 руб.

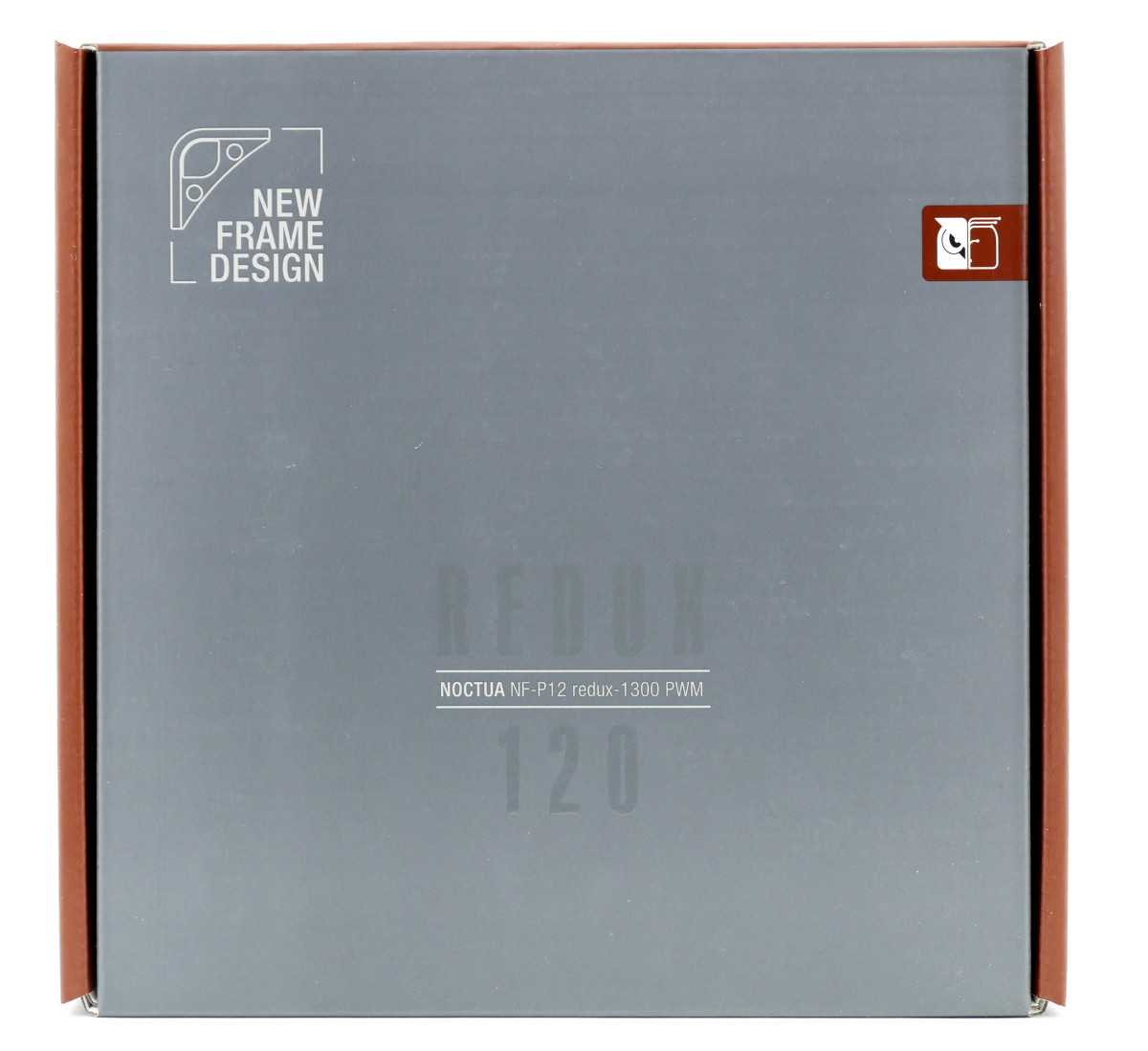

Упаковка и комплектация
Упаковки остальных моделей вентиляторов не отличаются от ранее рассмотренной коробки, поэтому отметим основные аспекты. Новинка относится к среднему сегменту в иерархии компании Noctua, изменились и технические характеристики.
Комплектация осталась на прежнем уровне: набор винтиков для крепления к корпусу
Хотите большего? Будьте добры обратить внимание на фирменные аксессуары.

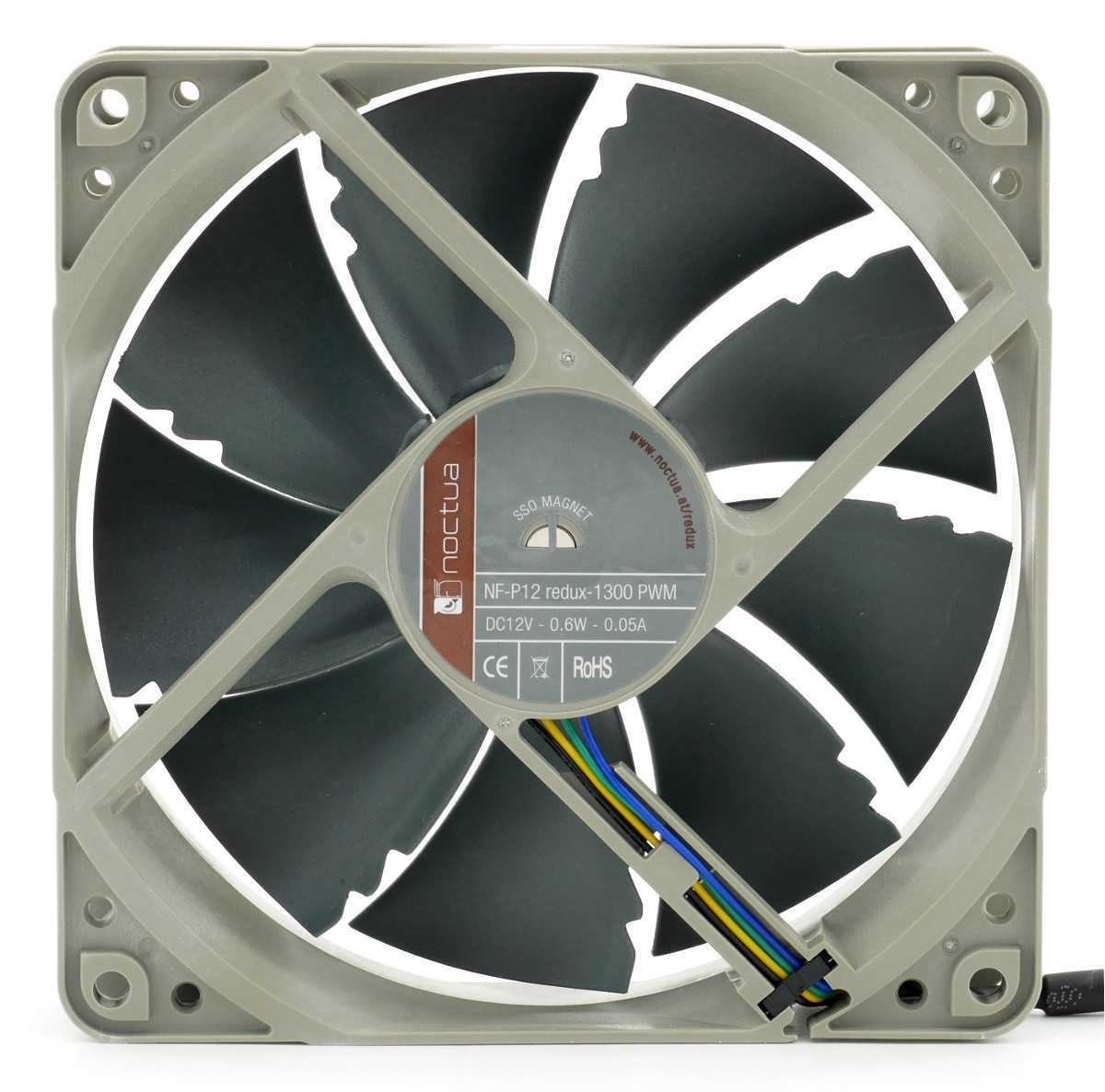

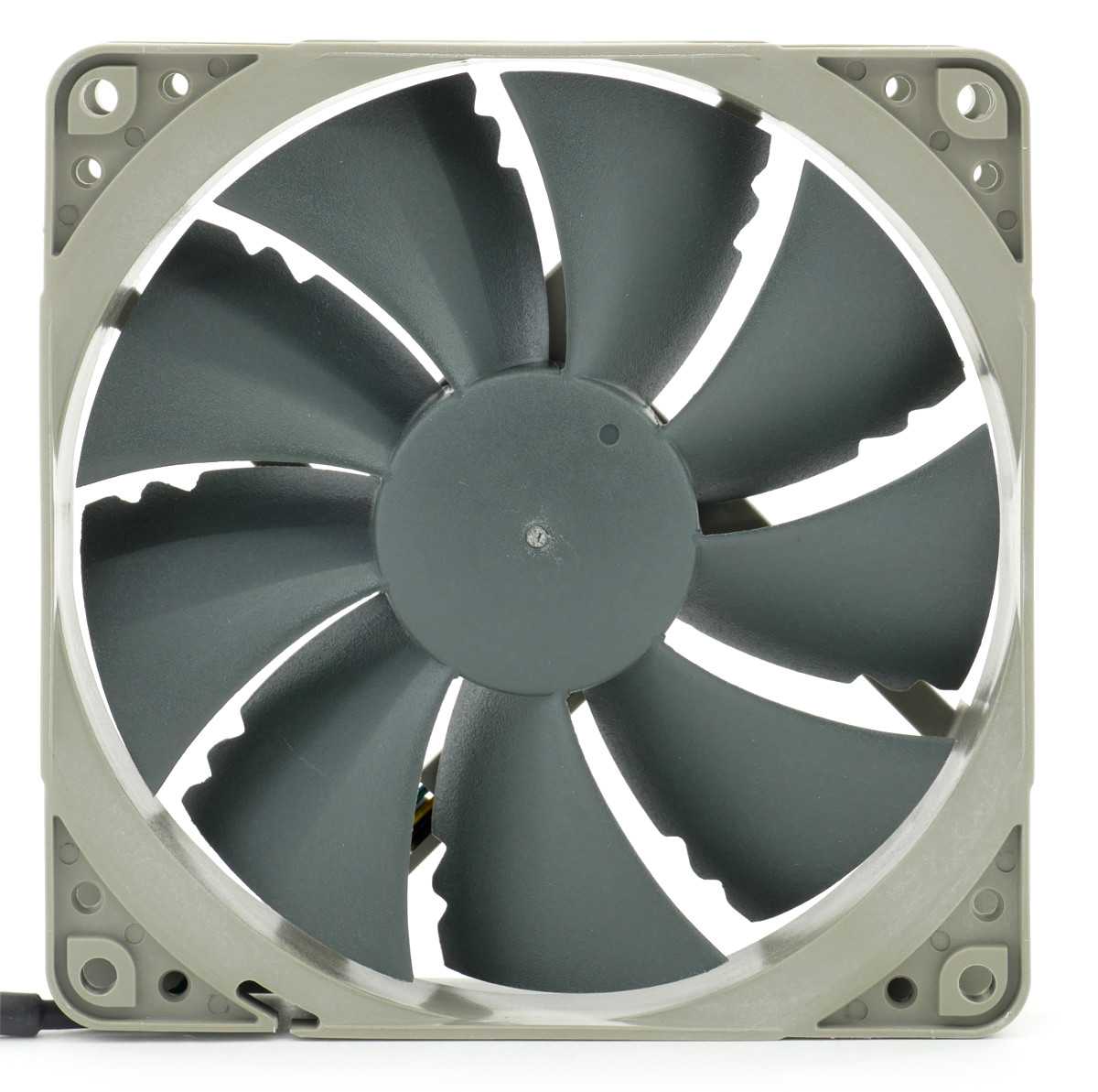

Внешний вид и конструкция
Noctua NF-P12 redux-1300 PWM отличается и низким потреблением, которое едва достигает и половины ватта энергии! Беспокоиться за разъем на материнской плате точно не придется.
Вентилятор для корпуса GameMax Galeforce 32 x Green LED
Фото:https://market.yandex.ru
Вентилятор обеспечивает наилучшую производительность при низком уровне шума. Имеет потрясающий внешний вид. Свет, проходя через прозрачные лопасти, создаёт удивительный и яркий эффект. Подшипник Hydraulic Bearing обеспечивает более длительный срок службы и гарантирует более высокую производительность. Очень достойный вентилятор. Каких-либо явных недостатков у него нет, разве что он немного громче и дороже подобных вентиляторов других производителей, но на это легко можно закрыть глаза, учитывая дизайн и высокое качество подшипников.
Вентилятор для корпуса GameMax Galeforce 32 x Green LED
Вентилятор для корпуса Arctic Arctic F12 PWM Rev.2
Фото:https://market.yandex.ru
Корпусный вентилятор предназначен для серверных систем. Оборудование отличается высокой мощностью. Обеспечивает поступление воздушных потоков и удаляет тепловые. Несмотря на отсутствие подсветки, модель выглядит стильно. Производитель оснастил устройство всеми характерными особенностями. В результате этого получилась очень качественная модель, которая, несмотря на свою высокую стоимость, пользуется большим спросом.
Вентилятор для корпуса Arctic Arctic F12 PWM Rev.2
Недостатки:
завышенная цена
Надеемся, что статья расширит ваши знания о корпусных вентиляторах и поможет сделать правильный выбор. Удачных вам покупок!
Вентилятор для корпуса Noctua NF-S12A PWM
Фото:https://market.yandex.ru
Производитель особо упирает на то, что, в отличие от предыдущих серий корпусных вентиляторов, у которых низкий уровень шума и высокая производительность обратной стороной медали имели неспособность создавать хоть какое-то статическое давление, здесь срыв потока возникает позже. Не настолько, чтобы ставить эти вентиляторы на процессорные кулеры или тем более плотные радиаторы «водянки», но и корпусному вентилятору это может быть полезно – например, если непосредственно за «вдувом» в конкретном корпусе установлены корзины накопителей с перфорированной стенкой, которая тоже неизбежно создаст сопротивление. Вентилятор поставляется в традиционной для Noctua коробочке-книжке с точно так же традиционной комплектацией: удлинитель, раздвоитель, понижающий максимальные обороты адаптер, установочный комплект силиконовых гвоздей и саморезов, в отличие от «бедных» серий Redux.
Вентилятор для корпуса Noctua NF-S12A PWM
Достоинства:
- бесшумность при высокой производительности
- эталонная надежность (как при вертикальной, так и при горизонтальной установке)
- богатая комплектация
- низкое энергопотребление (два таких вентилятора можно спокойно через комплектный раздвоитель подключать к одному PWM-выходу материнской платы)
Заключение
Для ценителей ультратихих систем охлаждения вентиляторы NoctuaNF-P12 redux-1300 иNF-P12 redux-900 станут настоящим открытием. Несмотря на отсутствие PWM управления, современные материнские платы легко и непринужденно регулируют скорость вращения моделей посредством подключения 3-pin. Учитывая все выше сказанное. это идеальные варианты корпусных вентиляторов, позволяющие забыть о существовании какого-либо активного охлаждения.
Noctua NF-P12 redux-1700 PWM и NF-P12 redux-1300 PWM понравятся тем, кто ищет более производительные решения для своей системы с ШИМ-регулировкой и желанием не останавливаться на компромиссы. Сбалансированные характеристики, отличные показатели и невысокий уровень шума на максимальных скоростях — вот и все, что необходимо знать перед приобретением старших моделей из серии NF-P12 redux.
Компания Noctua модифицировала уже знакомые нам вентиляторы семейства NF-P12, доведя их до совершенства, и перекрасила в более привычные нам серые тона. Но стоит учитывать, что в линейке NF-P12 redux, помимоположительных изменений, имеются и отрицательные: для уменьшения конечной стоимости производитель отказался от широкого набора комплектации, включающий ранее переходники, антивибрационные накладки и т.п. И если вас это не пугает, то герои обзора вам точно придут по вкусу.
Выводы
Во всех современных материнских платах имеется ступенчатая регулировка скорости вращения вентиляторов. Лишняя тысяча оборотов в минуту даёт вам лишнюю ступень кривой регулировки, чтобы удержать процессор или видеокарту от зависания в самых экстремальных ситуациях. Уровень шума на максимальных оборотах составит 43.7 дБ, что в принципе терпимо в корпусе с шумоизоляцией или в какой-либо машине для энтузиастов, где вы устанавливаете мощные Xeon-ы и вам нужно просто продувать корпус. Noctua NF-F12 IPPC 3000 рассчитана как раз на такую установку в такие корпуса, где 2000 RPM недостаточно, и ты просишь «дайте мне хотя бы ещё 500 оборотов в минуту», но взять их особо негде.
При минимальной нагрузке, работая со скоростью ниже 260-290 RPM, даже эти, созданные для промышленного применения модели, ведут себя совершенно бесшумно, но если сравнивать с более дорогими аналогами, такими как NF-A12x25, то на скоростях выше 1000 RPM, промышленный NF-F12 проигрывает и по уровню шума и по уровню вибрации.
Конечно, запихнуть мощный вентилятор в обычный компьютер, снизить скорость вращения лопастей через BIOS и знать, что в случае чего, у тебя — огромный запас производительности — это круто, но всё же данные модели создавались с другой целью. Например, для таких необычных инсталляций, как наш самосборный NAS, в котором как раз очень не помешало бы что-то более быстрое, чем NF-A12x25, или для аналогичных игровых машин, собранных в корпусах, которые явно не предназначены для TDP вашего железа. Здесь Noctua NF-F12 IPPC 3000 — это как оверклокинг, оружие последнего шанса, которое позволит машине мощностью 150 Вт работать в корпусе, созданном для 50 Вт, в 300-Ваттный корпус уместить 500 Вт, ну и в том же духе.
Для промышленного применения остаётся незакрытым вопрос работы этого вентилятора при отрицательных температурах: наш тест показал, что эта модель боится холода. Возможно, если вы подбираете охлаждение для машин, установленных в уличных шкафах, то лучше выбрать какую-нибудь Delta или Nidec.
Рассматривая NF-F12 IPPC 3000 с исторической точки зрения, я наткнулся на описание старых вентиляторов Scythe Gentle Typhoon, которые когда-то были доступны в вариантах на 4500 RPM и 5400 RPM. Сегодня их не найти даже на аукционах с рук, и есть ощущение, что протестированные нами NF-F12 IPPC 3000 скоро уйдут из продажи. Поэтому если вы — энтузиаст, который любит собирать необычные компьютеры, советую прикупить парочку таких кулеров про запас: не ровен час будете кричать: «дайте мне ещё хоть 500 RPM», а в ответ — тишина.
Михаил Дегтярёв (aka LIKE OFF)
09/01.2019
