Автомобильный бортовой компьютер бк-120

Орион (Orion) БК125

Бортовой компьютер подключается к любому автомобилю, так как имеет согласованность с большинством существующих протоколов диагностирования. Размер устройства предназначен для установки в углубление типа DIN1 либо в ящик для перчаток. Дисплей способен отображать информацию в достаточно хорошем качестве не только в темноте, но и при попадании солнечных лучей, так как оснащен подсветкой. Статистическая информация выводится одновременно в четырех окошечках. Главные функции заключаются в указании пробега, расхода топлива, температуры и параметров ЭБУ. Не претендуя на исчерпывающие функциональные возможности, аппарат вполне удовлетворяет основные потребности водителя в понимании происходящих процессов в транспортном средстве. К плюсам относят энергонезависимость настроек, простоту и удобство в эксплуатации.

Чем интересен бортовой компьютер БК-16 Орион

Несмотря на то, что первоначально изделие проектировалось для использования на восьмой, девятой, пятнадцатой моделей ВАЗа, идеология и конструкция позволяет использовать его как на всех отечественных ВАЗовских авто, так и продукции ГАЗа, Ижевского и Ульяновского заводов. В отличие от конкурентов, питерский Орион №16 возможно установить даже на машинах с карбюраторным двигателем, но с частично усеченными функциями.

На ведомственном форуме и в инструкции к бортовому компьютеру Орион указан перечень контроллеров ЭБУ, с которыми работает устройство. Перед покупкой будет нелишним сверить параметры «мозгов» своей машины с приведенной информацией. Поставляется устройство в комплекте с дополнительными шлейфами и термодатчиком.

Multitronics C-900

Многофункциональный бортовик для использования с инжекторными и дизельными двигателями появился на рынке в 2021 году. Устанавливается на передней панели, «торпедо». Конструкция обеспечивает защиту от воздействия прямых солнечных лучей. Бесперебойная работа заявляется при температуре не ниже -20. В комплектацию входит дополнительный переходник для крепления в УАЗ «Патриот». Также в расчете на УАЗ, осуществляется одновременное снятие информации с 2-х датчиков уровня топлива. Данный БК поддерживает наибольшее количество протоколов диагностики.

Если же стандарты обмена информацией не подходят под онбордер, возможно его подключение к форсунке и датчику скорости, что обеспечит выполнение большинства функций. Хороший качественный дисплей в девяти окошках выдает информацию по отдельным параметрам. Возможна ручная настройка меню, ее редактирование с обычного ноутбука. На него же можно сбросить статистические данные последних 30 поездок. Плюсом модели является лёгкость установки, обновление через интернет, наличие голосового озвучивания всех показателей, выводимых на экран.

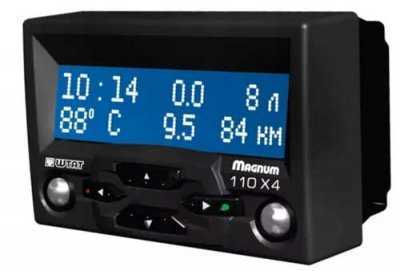

2 Штат 110×4-M Zoom

Целый набор диагностических и вспомогательных функций может предложить своему владельцу бортовой компьютер Штат 110×4-M Zoom. Это устройство рассчитано на установку в штатное место на приборной консоли автомобилей ВАЗ 2110-21123 и может отображать до 10 дисплеев, выводимые параметры которых могут быть выбраны непосредственно пользователем. Прибор контролирует внештатные ситуации в работе двигателя, читает коды ошибок ЭСУД и дает их текстовую расшифровку. Кроме того, у бортового компьютера имеется множество информативных сообщений (низкий уровень топлива в баке, время замены расходных материалов, и даже предупредит об окончании срока страховочного полиса).

Одним из самых сильных преимуществ этого БК многие владельцы считают наличие функции «Плазмер», которая облегчает пуск двигателя в морозы. Также весьма полезным является «Тропик», меняющий температуру срабатывания вентилятора системы охлаждения, позволяя более интенсивно прогреть салон. Режим «Форсаж», сбрасывающий настройки работы ДВС до заводских параметров, может использоваться при переходе с одного вида топлива на другой (газ/бензин).

Чем интересен бортовой компьютер БК-16 Орион

Несмотря на то, что первоначально изделие проектировалось для использования на восьмой, девятой, пятнадцатой моделей ВАЗа, идеология и конструкция позволяет использовать его как на всех отечественных ВАЗовских авто, так и продукции ГАЗа, Ижевского и Ульяновского заводов. В отличие от конкурентов, питерский Орион №16 возможно установить даже на машинах с карбюраторным двигателем, но с частично усеченными функциями.

На ведомственном форуме и в инструкции к бортовому компьютеру Орион указан перечень контроллеров ЭБУ, с которыми работает устройство. Перед покупкой будет нелишним сверить параметры «мозгов» своей машины с приведенной информацией. Поставляется устройство в комплекте с дополнительными шлейфами и термодатчиком.

Установка

Чем огорчает Орион, так это излишней сложностью в манипуляциях установки и подключения бортового устройства в систему управления автомобиля. В отличие от Штата или Мультитроникса, где подключение сводится к замыканию колодки в диагностический разъем, для установки бортового компьютера Оrion потребуется хорошее знание проводки авто и умение качественно выполнять соединение контактов . Проще говоря, работа с устройством требует навыков и знаний автомобильной электрики.

Например, в самом простом варианте установки Ориона в «девятую» модель ВАЗа, кроме подсоединения разъема к сервисной диагностической колодке ДК или OBDII, потребуется дополнительное соединение 7-го или «М» контакта с отдельным белым проводом компа – это так называемая «К-линия», отвечающая за работу с диагностическими функциями контроллера.

Настройка своими силами

Надо отдать должное разработчикам – практически все контролируемые параметры, снимаемые выносными датчиками авто, могут и должны проходить тарировку. Причем, процесс настройки может напоминать больше ремонт машины.

Например, в процессе тарирования показаний датчика уровня топлива потребуется процедура последовательного заполнения бака частями топлива и измерение вольтметром напряжения на контактах. Далее, при калибровке проведенных измерений на различных уровнях заполнения, потребуется внести полученные значения в память бортового компьютера. Занятие непростое.

Еще один момент, требующий обязательного выполнения в полном соответствии с инструкцией к бортовому компьютеру – это настройка и корректировка показаний термометров, если, конечно, они вам необходимы. В большинстве отзывов о работе бортового компьютера Орион аналоговые термопары требуют дополнительной настройки и введения коэффициента коррекции показаний из-за плохой стабилизации напряжения питания.

Особо отметим

Следует отметить комфортность работы с бортовым компьютером. Теоретически, после выполнения всех настроек и правильной калибровки, комп должен устойчиво работать в течение всего срока службы автомобиля. Достаточно удачное решение с экраном компьютера немного смазывается «горбатым» шрифтом, напоминающим шрифты в первых компьютерных играх. Применение жидкокристаллического монитора вполне оправданно, но непонятно, как поведет себя монитор в условиях сильных морозов и длительной стоянки авто зимой на открытом воздухе.

Основные отличия БК от панели приборов

Компьютер способен информировать водителя о фактическом и усредненном расходе топлива. Особенно актуальна данная информация во время длительных переездов. Плюс ко всему, БК способен отслеживать температуру различных систем автомобиля и информировать водителя об опасности перегрева.

Некоторые современные устройства также предупреждают владельца транспортного средства о вероятности образования гололеда на дороге. Всех этих способностей лишена панель приборов.

Вполне очевидно, что с таким помощником любая поездка станет безопасней, удобней и экономичней в плане затрат на топливо. Также опытные автомобилисты знают, что спидометр любого автомобиля подсчитывает обороты двигателя, обрабатывает полученные данные и выводит конечный результат. Но, если установить на авто колеса больше диаметра, фактическая скорость увеличится, но спидометр этого не отобразит. Бортовой компьютер обезопасит от подобных казусов, в отличие от панели управления.

Модели с большим бензобаком и кофром

Модели с шести- и восьмилитровыми бензобаками и кофром на багажнике оснащаются двигателями объёмом от 50 до 120 куб. см. и относятся к типу «В». Мопед «Орион», фото которого можно видеть ниже, имеет такую компоновку, отличающуюся от типа «А».

Очень важным отличием типов «А» и «В» является разное положение рук при посадке. У моделей типа «А» руль выше, и ими проще управлять. Модель «В» обеспечивает такое положение мотоциклиста, которое способствует уменьшению лобового сопротивления.

Мопед «Орион» 125 В отличается от «Ориона» 50 В (72) только большей массой и мощностью мотора 120 куб. Ощутимая разница в мощности двигателей «Орионов» создаёт очень большие различия в их динамических характеристиках. «Орион» 110 — мопед, который по правилам дорожного движения РФ должен считаться мотоциклом. Он является той же разновидностью «В» с большим бензобаком и задним кофром, с соответствующим двигателем в 110 куб. см. Цена на модели «В» колеблется от 21 до 27 тыс. руб.

В семействе «Орионов» имеются люксовые варианты. «Орион» Lux оснащён сигнализацией и более мощным мотором в 120 куб. см. Конструктивно этот вариант относится к типу «В». Цена – от 31 тыс. руб. Примерно такую же цену имеет второй люксовый вариант – мопед «Орион Сити». У данной модели красивые спортивные пластиковые обводы, глушитель со скошенной задней частью, мощный двигатель и сигнализация. Эта модель также относится к типу «В». Самым дешёвым вариантом из подгруппы «В» является мопед «Орион 50».

Multitronics RC-700

Универсальный бортовой компьютер, совместимый с дизельными и инжекторными двигателями. Автоматически определяет протокол диагностики, поддерживает огромное количество самых распространенных стандартов. Осуществляет проверку нескольких сотен параметров. Универсальная установка в гнезда din1, 2 и iso обеспечивает хороший вид и удобство в использовании. Совмещается с парковочным радаром. Дисплей с различными цветовыми вариантами настроек максимально может открыть сразу 9 окошек. Данные могут отображаться на мультидисплеях в стрелочном, цифровом и графическом видах. Присутствует синтезатор голоса, незамедлительно сообщающий об ошибках системы. Эксплуатация устройства рассчитана на температуру выше -20 градусов. К достоинствам относят простоту в использовании и подключении, надежность и возможность настроить «под себя» меню.

Как работает бортовой компьютер

DmitryCorsten Блог Коды ошибок бортовых компьютеров семейства Самара-2 ВАЗ 2113, ВАЗ 2114,ВАЗ 2115

Каким же образом бортовой компьютер получает информацию о работе тех или иных систем? Все достаточно просто: автомобиль состоит из большого количества систем управления, датчиков работы и так далее, а бортовик включается в работу цепи этих датчиков (цепь зажигания, уровень скорости, уровень топлива и др.), позволяя таким образом получить гораздо больше информации о машине.

Что касается обработки полученных данных, то здесь тоже можно привести аналогичную связь с персональным компьютером. Ведь в памяти бортовика также есть и программа обработки полученных данных, и программа прогнозирования их дальнейшего состояний.

Кстати, при выборе маршрутного компьютера нужно обязательно обращать внимание на наличие возможности осуществлять поправки в уже полученные данные. Все дело в том, что все данные о происходящих в автомобиле процессах, бортовой компьютер всего на всего получает от внутренних систем и никоим образом не учувствует в измерениях этих данных, соответственно, информация об этих данных имеет погрешность. А если в бортовом компьютере вашего автомобиля отсутствует функция подстройки показаний по расчету скорости, расхода топлива, пробегу, то, вероятно, получаемая вами с него информация будет недостоверной

А если в бортовом компьютере вашего автомобиля отсутствует функция подстройки показаний по расчету скорости, расхода топлива, пробегу, то, вероятно, получаемая вами с него информация будет недостоверной.

Особое место в работе маршрутного компьютера занимает способ отображения вычисленных полученных данных, который в свою очередь зависит от типа дисплея, который установлен в бортовике, поскольку сам дисплей может быть трехразрядным, четырёхразрядным и цифровым. Кроме того для увеличения информативности может быть установлен еще дополнительный дисплей. Однако наиболее комфортными в работе считаются жидкокристаллические экраны, хоть и стоят они порядком дороже остальных моделей.

Говоря о бортовых компьютерах, стоит также упомянуть и тот факт, что те данные, которые мы получаем благодаря его работе, мы частично можем получить и по штатным датчикам. Но, тем не менее, данные бортовика все равно будут более точными, поскольку в его функциональные обязанности входит еще коррекция получаемых результатов для последующих вычислений, например, после замены какого-нибудь комплектующего оборудования или системы. Кроме того немаловажным плюсом в работе маршрутного компьютера является и функция проверки работы всех систем и датчиков автомобиля, а также мгновенное оповещение о поломке или иной проблеме.

Как видите, установка бортового компьютера значительно облегчит жизнь любого автомобилиста. Так что если вы еще не успели обзавестись этим полезным устройством, то рекомендую, сделать это как можно быстрее.

Рекомендую прочитать:

Что значит атмосферный двигатель?

Что такое Резонатор глушителя?

Регулятор давления топлива: описание, принцип работы, неисправности, ремонт и замена.

Что такое ЭУР?

О чем извещает бортовой компьютер?

  1. При движении автомобиля загорается лампочка, свидетельствующая о неисправности силового агрегата. Не исключено, что с двигателем действительно проблемы. По звуку это легко заметить. Если же лампочка горит, но двигатель ведет себя нормально, не спешите ехать на автосервис. Частая проблема БК на ВАЗ 2110 — это небольшое замыкание. Проведите диагностику — дешево и эффективно.
  2. Расход топлива слишком высокий, он превзошел даже максимальный предел в 12 литров. Если такая проблема обнаружена, решить ее можно исключительно путем прошивки контроллера. Сделать это самостоятельно сложно, а порой невозможно. Доверьтесь исключительно высококвалифицированным специалистам.

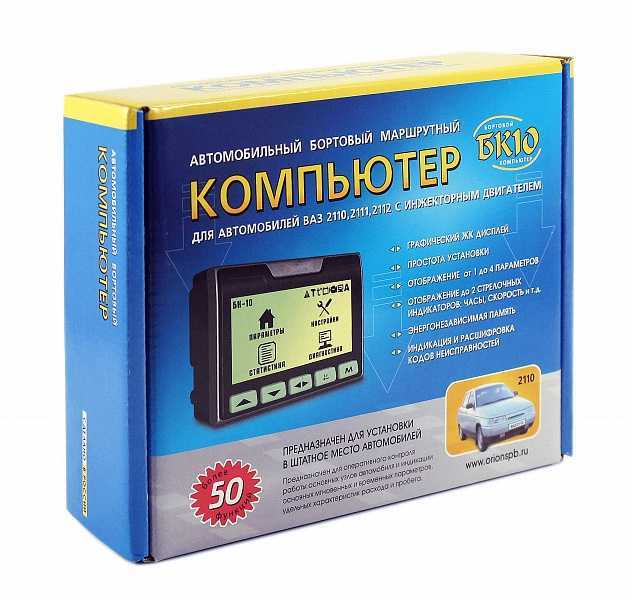

Автомобильный бортовой компьютер БК-10

Отображение информации

  • Жидкокристаллический матричный дисплей
  • Строка состояния в верхней части дисплея
  • Отображение до 4х параметров одновременно
  • Стрелочные часы, стрелочный спидометр
  • Русскоязычный интерфейс и удобная система навигации
  • Яркая многоцветная подсветка, имеющая несколько ступеней регулировки яркости
  • Обычный или инверсный дисплей

Управление:

  • Быстрый вызов любимой функции “Горячей кнопкой”
  • Индикация выхода параметров за границы диапазона
  • Возможность корректировки измеряемых значений
  • Настройка предупреждений (как угодно пользователю)
  • «Тонкая» персональная настройка любых параметров

Основные режимы

  • Время в пути
  • Часы
  • Календарь
  • Мгновенная скорость
  • Пробег
  • Средняя скорость
  • Пробег до ТО
  • Средний расход топлива л/100км
  • Мгновенный расход топлива л/100км*
  • Общий расход литры
  • Мгновенный расход топлива л/час*
  • Количество топлива в баке
  • Пробег на остатке топлива
  • Температура воздуха
  • Минимальная температура за сутки
  • Вольтметр
  • Тахометр
  • Положение дроссельной заслонки*
  • Температура двигателя*
  • Идентификационный номер ЭБУ*
  • Версия прошивки прибора
  • Коды ошибок с описанием*
  • Сброс кодов ошибок
  • Напряжение питания: 7.5 -18 В
  • Потребляемый ток:
    • В рабочем режиме, не более 0,2А
    • В дежурном режиме, не более 0,02А
  • Диапазон рабочих температур: — 25 — +40 °С
  • Диапазон измерения напряжения: 9-16 В
  • Диапазон измерения температуры: — 30 — +120 °С
  • Версия ПО БК: 1.31 или выше

Дискретность представления информации:

  • Расход топлива: 0,1 л
  • Скорость движения: 1 км/ч
  • Температура: 1 °С
  • Бортовое напряжение: 0,1 В
  • Индикация оборотов: 1 об./мин
  • Пробег:
    • до 100 км: 0,1 км
    • свыше 100 км: 1 км
  • Пробег до очередного ТО: 1 км
  • Положение дроссельной заслонки: 1%

Комплектация

  • Коробка упаковочная: 1 шт.
  • Инструкция по эксплуатации: 1 шт.
  • Таблица кодов неисправностей: 1 шт.
  • Бортовой компьютер: 1 шт.

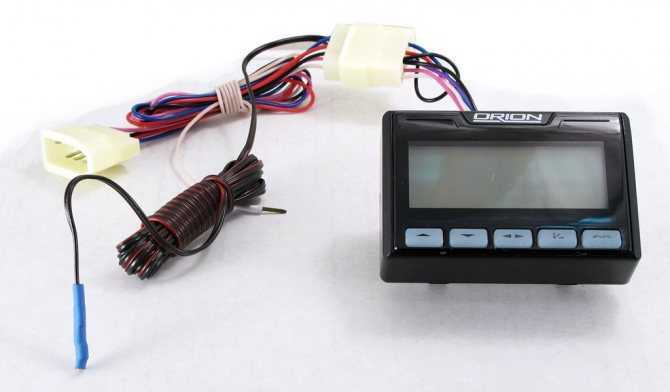

  • Шлейф с разъемами и термодатчиком: 1 шт.

4 БК-120 – инновационное автооборудование люкс-класса

Универсальным устройством считается бортовой компьютер Орион БК-120. Его разрешается подключать к любым транспортным средствам без каких-либо ограничений. Он обеспечивает индикацию ключевых временных и мгновенных параметров, эффективный оперативный контроль функционирования автоузлов, снабжает водителя информацией об удельных величинах пробега и расхода топлива, поддерживает протоколы и интерфейсы разных типов – J 1850 и 2000 (KWP), 14230, 9141 (ISO), CAN.

Многофункциональный БК-120

Особенности отображения сведений и работы дисплея:

  • отсутствие необходимости захода в общее меню для мгновенного выбора конкретного режима за счет наличия горячих кнопок;
  • индикация сигналов о нарушении заданных параметров;
  • переключение между инверсным и обычным изображением на экране;
  • отображение на дисплее до 4 значений;
  • подсветка RGB;
  • прошивка обновляется по USB;
  • возможность сохранения выбранных пользователем тем оформления экрана на персональный компьютер;
  • долговечный графический дисплей;
  • выбор места расположения кнопок на экране (слева либо справа).

БК-160 допускается размещать в любом месте. При этом сам процесс монтажа компьютера занимает минимум времени. Все бортовые электронные устройства под брендом Орион отличаются длительным сроком службы и простотой эксплуатации. Вам достаточно один раз грамотно выполнить настройку оборудования и ее правильную калибровку (особенности таких операций хорошо описаны в инструкции к компьютеру), чтобы наслаждаться стабильным функционированием БК в течение многих лет. Установив навороченный навигатор с видеорегистратором, беспроводной парктроник, мощную аудиосистему и прочие чудо-приборы на свой автомобиль, не забудьте снабдить его качественным и надежным бортовым компьютером. Тогда любая поездка будет для вас простой и по-настоящему комфортной.

Орион (Orion) БК-10

Бюджетный бортовик, создан для моделей ВАЗ с инжекторными двигателями. Устанавливается в штатное место, поэтому садится плотно, без вибраций. Экран имеет регулировку яркости, для эффективной работы при любом освещении. Предназначен к работе при температуре от -25 и до +40 градусов.

Дисплей в четырех ячейках отображает параметры измерений. Понятная настройка и интерфейс на русском языке. Нужное меню вызывается с помощью быстрых «горячих» кнопок. Устройство оповещает водителя о пробеге и скорости, расходе топлива, как в средних показателях, так и в текущий момент, количестве топлива, температурном режиме воздуха и двигателя. Предусмотрено подключение к ноутбуку и интернету, программное обновление онлайн. Память автономна и не зависит от питания компьютера, сохраняет все настройки даже после полного отключения энергии.

Бортовые компьютеры

Автомобильный бортовой компьютер БК-03

Артикул: 3015
Модель: БК-03
Тип дисплея: светодиодный
Напряжение бортовой сети: 12 В
Тип двигателя: любой
Совместимость: все автомобили, катера, лодочные моторы, мотоциклы, скутера
Место установки: на торпеду

Автомобильный бортовой компьютер БК-07

Артикул: 3019
Модель: БК-07
Тип дисплея: светодиодный
Напряжение бортовой сети: 12 В, 24 В
Тип двигателя: любой
Совместимость: все автомобили, катера, лодочные моторы, мотоциклы, скутера
Место установки: на торпеду

Автомобильный бортовой компьютер БК-06

Артикул: 3018
Модель: БК-06
Тип дисплея: светодиодный
Напряжение бортовой сети: 12 В
Тип двигателя: любой
Совместимость: все автомобили, катера, лодочные моторы, мотоциклы, скутера
Место установки: на торпеду

Автомобильный бортовой компьютер БК-08

Артикул: 3020
Модель: БК-08
Тип дисплея: светодиодный
Напряжение бортовой сети: 12 В
Тип двигателя: любой
Совместимость: все автомобили, катера, лодочные моторы, мотоциклы, скутера
Место установки: на торпеду

Автомобильный бортовой компьютер БК-21 CAN

Артикул: 3118
Модель: БК-21 CAN
Тип дисплея: матричный
Подсветка: RGB
Напряжение бортовой сети: 12 В
Тип двигателя: любой
Совместимость: все автомобили
Место установки: любое (присоски)

Автомобильный бортовой компьютер БК-61 CAN

Артикул: 3119
Модель: БК-61
Тип дисплея: матричный
Подсветка: RGB
Напряжение бортовой сети: 12 В
Тип двигателя: любой
Совместимость: все автомобили
Место установки: 1 DIN (перчаточный ящик)

Автомобильный бортовой компьютер БК-10

Артикул: 3022
Модель: БК-10
Тип дисплея: матричный
Подсветка: RGB
Напряжение бортовой сети: 12 В
Тип двигателя: инжекторный
Совместимость: ВАЗ 2110, ВАЗ 2111, ВАЗ 2112
Место установки: ВАЗ 2110 (штатное)

Автомобильный бортовой компьютер БК-16

Артикул: 3024
Модель: БК-16
Тип дисплея: матричный
Подсветка: RGB
Напряжение бортовой сети: 12 В
Тип двигателя: инжекторный, карбюраторный
Совместимость: ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2115, ВАЗ 2120
Место установки: ВАЗ 2115 (штатное)

Автомобильный бортовой компьютер БК-21

Артикул: 3028
Модель: БК-21
Тип дисплея: сегментный
Подсветка: RGB
Напряжение бортовой сети: 12 В
Тип двигателя: любой
Совместимость: все автомобили
Место установки: любое (присоски)

Автомобильный бортовой компьютер БК-100

Артикул: 3010
Модель: БК-100
Тип дисплея: матричный
Подсветка: RGB
Напряжение бортовой сети: 12 В
Тип двигателя: любой
Совместимость: все автомобили
Место установки: отображение на смартфоне

Автомобильный бортовой компьютер БК-120

Артикул: 3011
Модель: БК-120
Тип дисплея: графический
Подсветка: RGB
Напряжение бортовой сети: 12 В
Тип двигателя: любой
Совместимость: все автомобили
Место установки: любое (присоски)

Автомобильный бортовой компьютер БК-125

Артикул: 3012
Модель: БК-125
Тип дисплея: графический
Подсветка: RGB
Напряжение бортовой сети: 12 В
Тип двигателя: любой
Совместимость: все автомобили
Место установки: 1 DIN (перчаточный ящик)

Автомобильный бортовой компьютер БК-130

Артикул: 3013
Модель: БК-130
Тип дисплея: цветной TFT
Подсветка: белая
Напряжение бортовой сети: 12 В
Тип двигателя: любой
Совместимость: все автомобили
Место установки: любое (присоски)

Автомобильный бортовой компьютер БК-135

Артикул: 3014
Модель: БК-135
Тип дисплея: цветной TFT
Подсветка: белая
Напряжение бортовой сети: 12 В
Тип двигателя: любой
Совместимость: все автомобили
Место установки: 1 DIN (перчаточный ящик)

3 Современный и многофункциональный БК-61 – в чем его помощь?

Отличным помощником для любого водителя является бортовой компьютер Орион БК-61. Он располагает множеством полезных функций и выдает предупреждения, облегчающие жизнь автолюбителей. Это оборудование сигнализирует о таких проблемах:

  • необходимость прохождения техобслуживания (планового);
  • превышение скоростного режима, допустимой температуры силового агрегата;
  • недопустимое увеличение оборотов мотора;
  • предупреждение о сложных дорожных условиях (гололед);
  • выход за определенный интервал напряжения.

Бортовой компьютер Орион БК-61

Бортовой компьютер Орион БК-61 ставят вместо ящика для перчаток либо на штатное место в автомобилях, которые мы указывали выше. Также устройство можно монтировать в других машинах с дизельными, инжекторными и карбюраторными агрегатами. БК-61 имеет современный ЖК-дисплей с понятной системой навигации и надписями на русском языке. На экране индицируются (в постоянном режиме) часы со стрелками. Можно выбрать подходящий режим работы дисплея – инверсный либо стандартный.

Современный дизайн и удобное меню

Черный цвет корпуса в сочетании с лаконичным дизайном

позволяют данному оборудованию легко стать неотъемлемой частью практически любого интерьера авто. Сведения о состоянии машины выводятся наЖК-дисплей с подсветкой, которая может изменять свой цвет (синий или зеленый). Стоит отметить, что бортовой компьютер имеет удобныйрусскоязычный интерфейс . На экране постоянно отображаются стрелочные часы, что позволяет с комфортом следить за временем во время поездки. При включенном режиме предупреждения БК будет оповещать Васзвуковыми сигналами о выходе параметров за границы заданного диапазона.
