Внешний вид, качество сборки и материалов
Видеокарта не выглядит массивной, средняя по величине, но выглядит агрессивно. Классическое чёрно-красное сочетание в принципе смотрится брутально, плюс видим узоры кожуха с острыми линиями, острые вентиляторы с насечками, призванными оптимизировать потоки воздуха, подаваемые на чип, а также снизить шум во время активной работы охлаждения. Вентиляторов использовано два (100 мм), а в кожухе приличные по размеру вставки с перфорацией для лучшей циркуляции воздуха и отвода тепла.

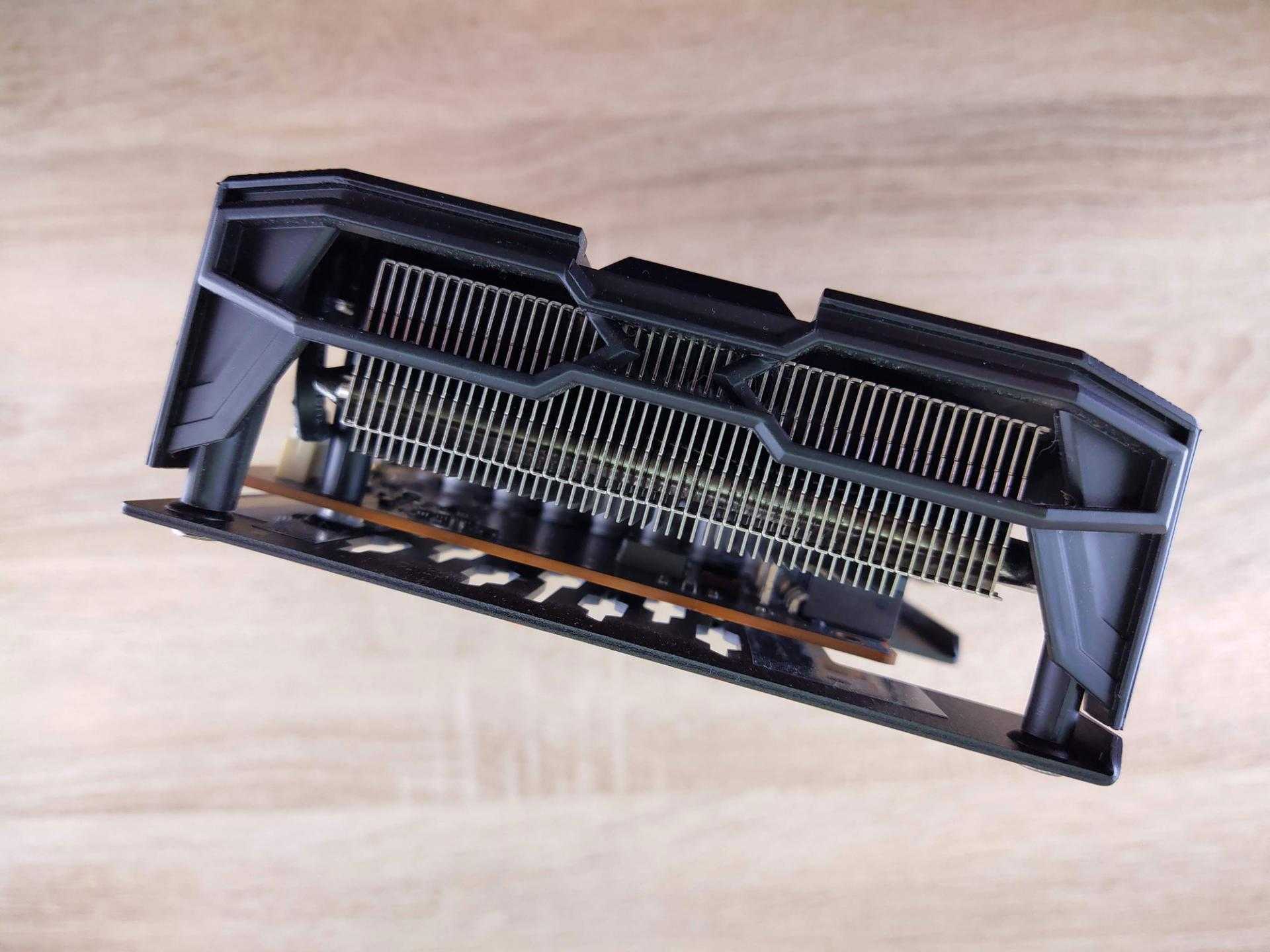

Через лопасти вентиляторов проглядывает ребристый радиатор. Сверху видны тепловые трубки. Рядом на корпусе надпись «Sapphire», которая при работе будет подсвечиваться красным. Строго и убедительно. Никакой RGB подсветки нет.
Столь серьёзный подход к проектированию системы охлаждения как раз дал возможность выпустить разогнанную версию карточки, которая работает на более высоких частотах, чем референсная.
Сзади текстолит прикрыт металлической пластиной (ещё один элемент для отведения тепла), в которой сделан вырез только в месте расположения графического процессора. Его украшает тот самый пульс, как на осциллографе.
Sapphire Pulse RX 5700 XT занимает 2 слота, если точнее, то производитель указывает значение 2,3. Со стороны разъёмов видим вентиляционную решётку с орнаментным вырезом. Здесь же три DisplayPort выхода и один HDMI.
Питание подводится 14 пинами. Производитель рекомендует заполучить в систему блок питания мощностью не менее 650 Вт (минимально 600 Вт).
⇡#Игровые тесты (3840 × 2160)
Большинство игр в режиме 2160p не по зубам Radeon RX 5700 XT, если только не пожертвовать детализацией графического окружения. И все же в нескольких легких проектах (Battlefield V, Forza Horizon 4, Strange Brigade и Ashes of the Singularity — на этот раз без ресурсоемкого полноэкранного сглаживания) чип Navi закрепился на отметке 60 FPS. Вот только разорвать связку между устройством SAPPHIRE и референсной видеокартой не в состоянии даже тесты при такой высокой вычислительной нагрузке: они здесь практически эквивалентны по усредненной частоте смены кадров. Зато дистанция между SAPPHIRE PULSE и базовой «простой» Radeon RX 5700 достигла своего максимума в 15 % FPS. И Radeon VII в 4К тоже работает в полную силу с преимуществом в 10 %.
А вот современные архитектуры обоих разработчиков — RDNA и Turing — в отличие от устаревшей GCN одинаково масштабируют производительность по мере роста разрешения экрана. Поэтому SAPPHIRE PULSE по-прежнему лидирует в сравнении с GeForce RTX 2060 SUPER и RTX 2070 с преимуществом в 9 и 6 % соответственно. Разгон дает видеокарте SAPPHIRE еще 6 % очков, и этого достаточно, чтобы сохранить отрыв от RTX 2060 SUPER и вплотную приблизиться к RTX 2070 SUPER.
Актуальные цены
| 1920 × 1080 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Полноэкранное сглаживание | SAPPHIRE PULSE Radeon RX 5700 XT (2034 МГц, 14000 Мбит/с, 8 Гбайт) | SAPPHIRE PULSE Radeon RX 5700 XT (2100 МГц, 14800 Мбит/с, 8 Гбайт) | AMD Radeon RX 5700 (1750 МГц, 14000 Мбит/с, 8 Гбайт) | AMD Radeon RX 5700 XT (2010 МГц, 14000 Мбит/с, 8 Гбайт) | AMD Radeon VII (1800 МГц, 2000 Мбит/с, 16 Гбайт) | NVIDIA GeForce RTX 2060 SUPER (1470 МГц, 14000 Мбит/с, 8 Гбайт) | NVIDIA GeForce RTX 2060 SUPER (1590 МГц, 15750 Мбит/с, 8 Гбайт) | NVIDIA GeForce RTX 2070 FE (1410 МГц, 14000 Мбит/с, 8 Гбайт) | NVIDIA GeForce RTX 2070 SUPER (1605 МГц, 14000 Мбит/с, 8 Гбайт) | |
| Ashes of the Singularity: Escalation | MSAA 4x TAA Ultra | 32 / 55 | 35 / 57 | 30 / 49 | 33 / 53 | 30 / 50 | 28 / 42 | 31 / 46 | 28 / 44 | 30 / 48 |
| Assassin’s Creed Odyssey | TAA High | 52 / 64 | 51 / 65 | 46 / 57 | 54 / 65 | 53 / 66 | 61 / 71 | 61 / 71 | 63 / 72 | 65 / 77 |
| Battlefield V | TAA High | 117 / 143 | 126 / 145 | 110 / 130 | 129 / 146 | 136 / 151 | 111 / 131 | 122 / 140 | 113 / 130 | 115 / 134 |
| DiRT Rally 2.0 | MSAA 4x TAA | 85 / 106 | 88 / 112 | 75 / 94 | 83 / 104 | 81 / 101 | 62 / 89 | 68 / 96 | 68 / 95 | 75 / 108 |
| Far Cry 5 | TAA | 105 / 134 | 113 / 135 | 109 / 123 | 113 / 134 | 106 / 135 | 107 / 125 | 109 / 132 | 105 / 128 | 110 / 137 |
| Forza Horizon 4 | MSAA 4x FXAA | 103 / 121 | 106 / 125 | 85 / 95 | 102 / 123 | 104 / 121 | 89 / 103 | 94 / 109 | 91 / 106 | 96 / 113 |
| Grand Theft Auto V | MSAA 4x FXAA Reflection MSAA 4x | 66 / 92 | 70 / 94 | 59 / 83 | 42 / 89 | 67 / 90 | 58 / 94 | 62 / 100 | 54 / 96 | 58 / 98 |
| Metro Exodus | TAA | 29 / 53 | 31 / 56 | 26 / 49 | 29 / 52 | 30 / 53 | 27 / 46 | 29 / 51 | 29 / 47 | 31 / 58 |
| Shadow of the Tomb Raider | SMAA 4x | 55 / 74 | 56 / 76 | 47 / 63 | 56 / 73 | 50 / 71 | 59 / 74 | 63 / 78 | 59 / 77 | 67 / 85 |
| Strange Brigade | AA Ultra | 121 / 167 | 126 / 175 | 105 / 149 | 116 / 166 | 122 / 182 | 128 / 162 | 136 / 177 | 135 / 166 | 148 / 182 |
| Tom Clancy’s The Division 2 | TAA Ultra | 70 / 89 | 75 / 94 | 62 / 77 | 64 / 86 | 72 / 93 | 65 / 82 | 75 / 89 | 71 / 87 | 80 / 97 |
| Total War: THREE KINGDOMS | TAA | 46 / 53 | 48 / 55 | 40 / 47 | 43 / 51 | 44 / 52 | 44 / 52 | 47 / 56 | 46 / 55 | 55 / 63 |
| Макс. | 6% | −8% | 2% | 9% | 11% | 11% | 13% | 20% | ||
| Средн. | 3% | −12% | −1% | 0% | −7% | −1% | −4% | 6% | ||
| Мин. | 1% | −21% | −4% | −9% | −24% | −16% | −20% | −13% |
| 3840 × 2160 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Полноэкранное сглаживание | SAPPHIRE PULSE Radeon RX 5700 XT (2034 МГц, 14000 Мбит/с, 8 Гбайт) | SAPPHIRE PULSE Radeon RX 5700 XT (2100 МГц, 14800 Мбит/с, 8 Гбайт) | AMD Radeon RX 5700 (1750 МГц, 14000 Мбит/с, 8 Гбайт) | AMD Radeon RX 5700 XT (2010 МГц, 14000 Мбит/с, 8 Гбайт) | AMD Radeon VII (1800 МГц, 2000 Мбит/с, 16 Гбайт) | NVIDIA GeForce RTX 2060 SUPER (1470 МГц, 14000 Мбит/с, 8 Гбайт) | NVIDIA GeForce RTX 2060 SUPER (1590 МГц, 15750 Мбит/с, 8 Гбайт) | NVIDIA GeForce RTX 2070 FE (1410 МГц, 14000 Мбит/с, 8 Гбайт) | NVIDIA GeForce RTX 2070 SUPER (1605 МГц, 14000 Мбит/с, 8 Гбайт) | |
| Ashes of the Singularity: Escalation | Выкл. | 43 / 63 | 46 / 67 | 38 / 54 | 41 / 61 | 38 / 61 | 34 / 48 | 39 / 53 | 37 / 49 | 39 / 57 |
| Assassin’s Creed Odyssey | TAA High | 28 / 33 | 30 / 35 | 24 / 29 | 30 / 34 | 35 / 39 | 32 / 36 | 37 / 40 | 31 / 35 | 36 / 41 |
| Battlefield V | TAA High | 54 / 64 | 56 / 68 | 47 / 57 | 54 / 65 | 64 / 75 | 47 / 60 | 53 / 65 | 49 / 60 | 55 / 68 |
| DiRT Rally 2.0 | TAA | 47 / 54 | 50 / 58 | 39 / 46 | 46 / 52 | 52 / 60 | 38 / 50 | 42 / 52 | 42 / 51 | 49 / 59 |
| Far Cry 5 | TAA | 46 / 52 | 49 / 56 | 39 / 45 | 45 / 52 | 51 / 60 | 41 / 46 | 44 / 51 | 42 / 47 | 50 / 53 |
| Forza Horizon 4 | FXAA | 56 / 67 | 59 / 70 | 49 / 59 | 56 / 65 | 58 / 71 | 48 / 57 | 51 / 61 | 49 / 59 | 56 / 64 |
| Grand Theft Auto V | FXAA | 41 / 55 | 43 / 58 | 35 / 48 | 39 / 54 | 42 / 56 | 35 / 53 | 39 / 57 | 35 / 55 | 42 / 63 |
| Metro Exodus | TAA | 19 / 29 | 20 / 31 | 17 / 26 | 19 / 29 | 20 / 31 | 16 / 25 | 18 / 28 | 16 / 26 | 20 / 30 |
| Shadow of the Tomb Raider | SMAAT 2x | 22 / 37 | 26 / 39 | 24 / 32 | 25 / 36 | 33 / 42 | 28 / 33 | 31 / 37 | 29 / 35 | 34 / 39 |
| Strange Brigade | AA Ultra | 62 / 72 | 66 / 76 | 56 / 65 | 60 / 71 | 68 / 86 | 56 / 63 | 62 / 71 | 60 / 66 | 67 / 75 |
| Tom Clancy’s The Division 2 | TAA Ultra | 29 / 33 | 31 / 35 | 25 / 27 | 29 / 32 | 33 / 36 | 27 / 32 | 30 / 35 | 28 / 33 | 33 / 38 |
| Total War: THREE KINGDOMS | TAA | 18 / 20 | 19 / 21 | 16 / 18 | 17 / 20 | 18 / 21 | 17 / 20 | 19 / 22 | 18 / 21 | 21 / 24 |
| Макс. | 8% | −10% | 3% | 19% | 9% | 21% | 6% | 24% | ||
| Средн. | 6% | −13% | −1% | 10% | −8% | 1% | −6% | 8% | ||
| Мин. | 4% | −18% | −4% | −3% | −24% | −16% | −22% | −10% |
Система охлаждения
Перейдем к разбору самой видеокарты, да – это копия Pulse RX 5700. Sapphire повторно использует тот же кулер и кожух Pulse RX 5700 для RX 5600 XT, что имеет смысл — в конце концов, они оба используют одну и ту же конфигурацию графического процессора.
Что касается внешней системы охлаждения – то карта оснащена 2 кулерами.
Это сдвоенные шарикоподшипниковые конструкции, каждый размером 95 мм. Sapphire заявил, про внешнюю систему охлаждения: «усовершенствование лопастей вентилятора означает, что решение на 10% тише, чем в предыдущем поколении».
Габариты карты, конечно же, такие же, как и у модели RX 5700 Pulse: она имеет размеры 254 x 135 x 46,5 мм. Длина и толщина 2,5 слота на самом деле не являются чем-то необычным, но это довольно высокая карта, которая выходит далеко за пределы планки PCIe.
На лицевой стороне карты мы видим небольшой логотип Sapphire, а чуть выше — переключатель с двумя BIOS, где пользователи могут использовать «производительный» или «тихий» BIOS в зависимости от ваших предпочтений. Оба были обновлены, вот характеристики каждого из них:
Performance BIOS: TGP: 160 Вт, память 14 Gbps, Boost Clock 1750 МГц, Game Clock 1615 МГц.
Silent BIOS: TGP: 135 Вт, память 12 Gbps, Boost Clock 1620 МГц, Game Clock 1460 МГц.

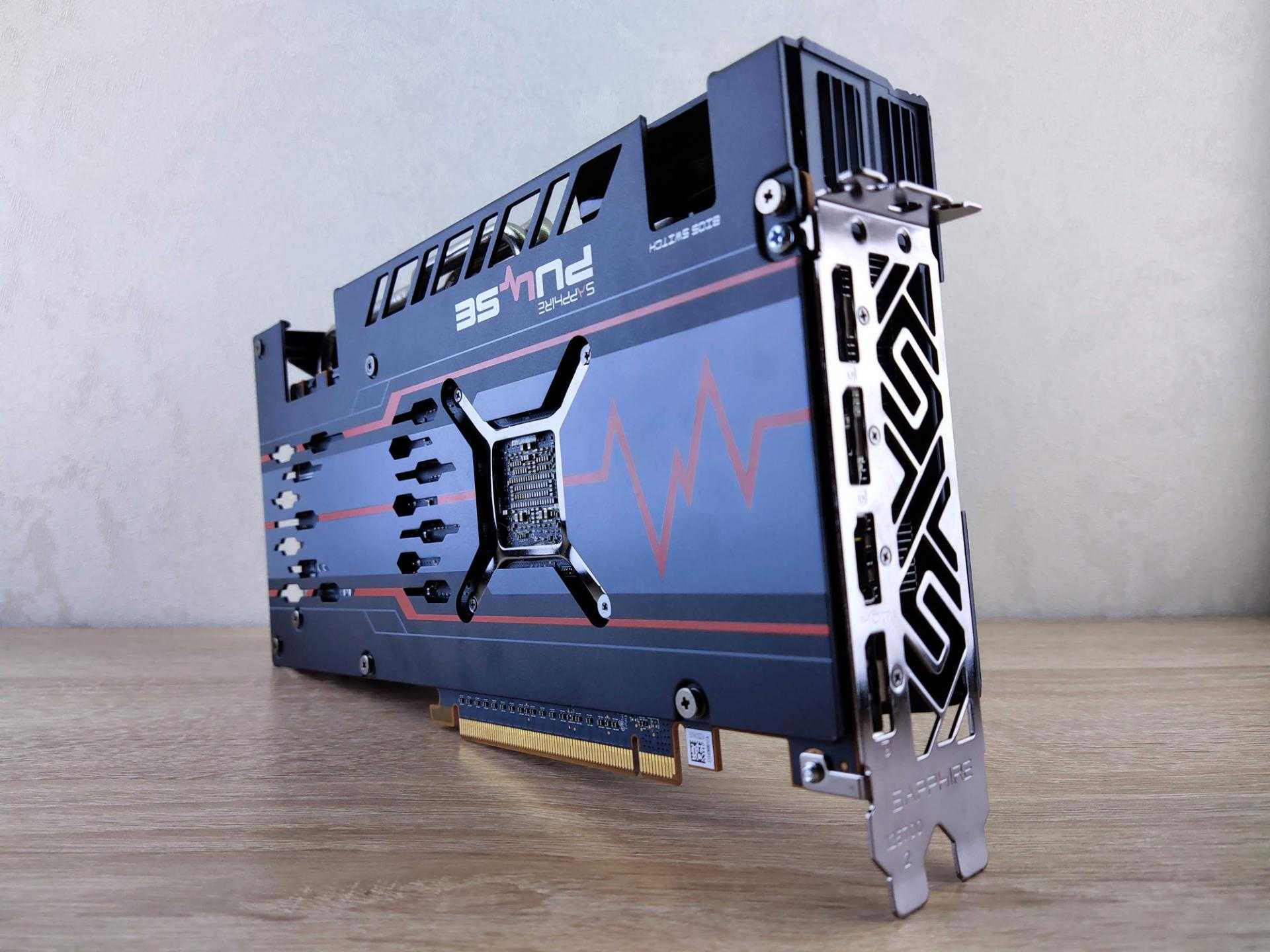

Перейдем к задней части видеокарты – бэкплейту, он у данной модели присутствует. Это полноразмерная конструкция с вырезом для GPU и некоторыми дополнительными вырезами сбоку. Он сделан из алюминия с красными и серыми акцентами.
Напомним, что сам по себе бэкплейт не поможет рассеивать тепло с задней стороны платы, но обеспечит дополнительную жесткость конструкции и поможет защитить карту от механических повреждений.
Внутренняя система охлаждения
Перейдем к разбору самой видеокарты. Начнем по традиции с решетки радиатора.
Решетка радиатора снова такая же, как и у Pulse 5700. Она состоит из одного цельного ребра и использует три 6-миллиметровые тепловые трубки.
Тепловые трубки отводят тепло от медной охлаждающей пластины, которая в свою очередь охлаждает GPU, в то время как вокруг модулей памяти имеется отдельная пластина. Одна намного меньшая пластина также расположена в стороне для VRM.
Отсоединив решетку радиатора, мы видим чистую печатную плату, она выглядит хорошо.
Печатная плата имеет некоторые небольшие отличия от PCB RX 5700, но, на наш взгляд, это тот же общий дизайн, что опять же имеет смысл быть.
Прежде всего, этот Pulse использует дизайн VRM 5 + 1, когда большинство карт серии 5700 имеют 6 или 7-фазный VRM для графического процессора.
Возможно, более интересным является выбор памяти — это вариант с 6 ГБ GDDR6. Модули производятся Micron и имеют маркировку «9UA77D9WCW». Код этой модели декодируется до «MT61K256M32JE-14», что для нас очень интересно, поскольку это 14 Gbps память по оценке самих Micron.
Причина, по которой мы нахлдим это интересным, заключается в том, что эти модули были бы использованы для печатных плат 5600 XT задолго до обновления BIOS, но спецификации были только 12 Gbps. Вместо того, чтобы использовать реальные модули 12 Gbps, похоже, что AMD «отключала» модули 14 Gbps, указав, что они будут работать на скорости 12 Gbps.
Конечно, теперь в обновлении BIOS они снова работают на скорости 14 Gbps, но все равно мы находим несколько интригующим, что AMD собиралась запускать эти модули медленнее, чем Micron, до обновления BIOS.
Все дополнительные функции, которые делают наши видеокарты SAPPHIRE такими особенными и уникальными
Поддержка Sapphire TriXX
Настраивайте свой индивидуальный стиль с программным обеспечением TriXX и улучшайте свой игровой опыт!
TriXX Boost
Поднимите игры на новый уровень, настроив параметры разрешения. Повысьте количество FPS, немного уменьшив разрешение, которое затем настраивается с помощью повышения резкости изображения, для более захватывающего игрового процесса с гораздо более точным контролем баланса качества и производительности.
Power Design
Видеокарты SAPPHIRE PULSE имеют специально разработанную фазную цифровую подсистему питания графического процессора и видеопамяти для разгона, оптимального распределения токов и уменьшения тепловыделения для каждой фазы питания.
Free Flow
Sapphire RX 5700 Pulse: явно лучше эталонной карты
Покупка эталонной видеокарты от AMD или Nvidia обычно является безопасным выбором, но, как и большинство эталонных дизайнов, серия AMD RX 5700 не является лучшей в своем классе. Sapphire — это эксклюзивный бренд AMD для видеокарт, и он снова предлагает карту, которая работает холоднее и тише без резкого скачка цен. Прямо сейчас цены немного выше, чем у эталонных карт, но я думаю, что это больше связано с тем, что розничные торговцы пытаются избавиться от эталонных дизайнов, снятых с производства, чем что-либо еще, и причина того, что эталонный дизайн уже снят с производства, имеет много дел. с охлаждением и температурами.
На других сайтах эта тема подробно описана, но, короче говоря, температура перехода на VRM имеет тенденцию к значительному повышению, особенно на моделях 5700 XT. Теперь, когда превосходные конструкции доступны от партнеров по надстройке плат, таких как ASRock, Asus, Gigabyte, MSI, Sapphire, XFX и других, AMD незаметно позволяет своему низкому кулеру с вентилятором исчезнуть. Однако это не единственный графический процессор, который постепенно прекращается. Radeon VII никогда не была отличным вариантом для игр, и мне интересно, сколько из этих карт попало в руки геймеров. AMD заявила, что у нее будет достаточно карт, чтобы «удовлетворить спрос со стороны геймеров», но когда фактически нет спроса, это означает, что будет достаточно даже нескольких тысяч карт.
Одна из причин, по которой Radeon VII неинтересна, заключается в том, что карты RX 5700 намного лучше. Конечно, у них меньше VRAM и пропускная способность памяти и теоретически меньшая производительность, но в моем наборе игровых тестов Radeon VII не намного быстрее, чем гораздо более эффективный RX 5700 / RX 5700 XT. Если вы не заинтересованы в покупке видеокарты Nvidia, на данный момент AMD остается единственной жизнеспособной альтернативой, хотя это может измениться в следующем году с выходом Intel Xe. Это возвращает меня к Sapphire.
Sapphire RX 5700 Pulse не намного быстрее, чем другие карты RX 5700, но если вы хотите купить RX 5700, она определенно входит в ваш короткий список. Благодаря радиатору и двойным вентиляторам уровень шума и температура намного лучше, чем на эталонных картах с нагнетателем, которые ребрендированы и продаются всеми партнерами AMD. Я не говорю, что вам абсолютно не следует покупать одну из эталонных карт, но если вы не воспользовались этой возможностью два месяца назад, когда впервые вышла RX 5700, нет особых причин делать это сейчас. Вместо этого возьмите более совершенную карту, такую как Sapphire RX 5700 Pulse, и ваши уши, несомненно, будут вам благодарны
Комплектация
Видеокарта приходит в прямоугольной картонной коробке, которая в свою очередь помещена в суперобложку, оформленную в бело-красно-чёрных цветах. Спереди видим логотип производителя и название модели, а также информацию о количестве оперативной памяти, архитектуре, 7-нм техпроцессе, разгоне и поддержке шины PCIe 4.0. Дизайнеры всю основную интересную информацию разместили на фронтальной части.
Видеокарта покоится внутри в антистатическом пакете, обложенная полиэтиленовым пенопластом. Здесь же обнаруживаем бумажное руководство пользователя, и на этом всё.
Пора подключать её к материнской плате и монитору.
Термоснимки
Все тепловые снимки сделаны под максимальной нагрузкой для общего представления и понимания системы охлаждения с небольшим разгоном по ядру и памяти.
Установив тепловую камеру сверху, мы видим, что температура GPU не превышает 60 градусов. Это хороший показатель.
Однако стоит понимать, что потребление карты максимум всего 160 Ватт, что по факту не так много, по современным меркам.
Обратите внимание на то что кулера отлично справляются со своей работой, остаточное тепло рассеивается и не сохраняется внутри карты. Установив камеру с задней части видеокарты, там, где находятся бэкплейт, мы видим, что температура GPU не превышает 64 градусов
Это также хороший результат
Установив камеру с задней части видеокарты, там, где находятся бэкплейт, мы видим, что температура GPU не превышает 64 градусов. Это также хороший результат.
Измерения GPU верны, так как на месте бэкплейта, в области GPU вырез.
⇡#Тестовый стенд, методика тестирования
| Тестовый стенд | |
|---|---|
| CPU | Intel Core i9-9900K (4,9 ГГц, 4,8 ГГц в AVX, фиксированная частота) |
| Материнская плата | ASUS MAXIMUS XI APEX |
| Оперативная память | G.Skill Trident Z RGB F4-3200C14D-16GTZR, 2 × 8 Гбайт (3200 МГц, CL14) |
| ПЗУ | Intel SSD 760p, 1024 Гбайт |
| Блок питания | Corsair AX1200i, 1200 Вт |
| Система охлаждения CPU | Corsair Hydro Series H115i |
| Корпус | CoolerMaster Test Bench V1.0 |
| Монитор | NEC EA244UHD |
| Операционная система | Windows 10 Pro x64 |
| ПО для GPU AMD | |
| Все видеокарты | AMD Radeon Software Adrenalin 2019 Edition 19.8.2 |
| ПО для GPU NVIDIA | |
| Все видеокарты | NVIDIA GeForce Game Ready Driver 436.15 |
| Синтетические тесты 3D-графики | |||
|---|---|---|---|
| Тест | API | Разрешение | Полноэкранное сглаживание |
| 3DMark Fire Strike 1.1 | DirectX 11 (feature level 11_0) | 1920 × 1080 | Выкл. |
| 3DMark Fire Strike 1.1 Extreme | 2560 × 1440 | ||
| 3DMark Fire Strike 1.1 Ultra | 3840 × 2160 | ||
| 3DMark Time Spy 1.1 | DirectX 12 (feature level 11_0) | 2560 × 1440 | |
| 3DMark Time Spy Extreme 1.1 | 3840 × 2160 |
| Игровые тесты | ||||
|---|---|---|---|---|
| Игра (в порядке даты выхода) | API | Настройки, метод тестирования | Полноэкранное сглаживание | |
| 1920 × 1080 / 2560 × 1440 | 3840 × 2160 | |||
| Grand Theft Auto V | DirectX 11 | Встроенный бенчмарк. Макс. качество графики | MSAA 4x + FXAA + Reflection MSAA 4x | FXAA |
| Ashes of the Singularity: Escalation | Vulkan | Встроенный бенчмарк. Макс. качество графики | MSAA 4x + TAA Ultra | Выкл. |
| Far Cry 5 | DirectX 11 | Встроенный бенчмарк. Макс. качество графики | TAA | TAA |
| Strange Brigade | Vulkan | Встроенный бенчмарк. Макс. качество графики | AA Ultra | AA Ultra |
| Shadow of the Tomb Raider | DirectX 12 | Встроенный бенчмарк. Макс. качество графики | SMAA 4x | SMAAT 2x |
| Forza Horizon 4 | DirectX 12 | Встроенный бенчмарк. Макс. качество графики | MSAA 4x + FXAA | FXAA |
| Assassin’s Creed Odyssey | DirectX 11 | Встроенный бенчмарк. Макс. качество графики | AA High (TAA) | AA High (TAA) |
| Battlefield V | DirectX 12 | OCAT, миссия Liberte. Макс. качество графики. DXR выкл., DLSS выкл. | TAA High | TAA High |
| Metro Exodus | DirectX 12 | Встроенный бенчмарк. Макс. качество графики. DXR выкл., DLSS выкл., Shading Rate 100% | TAA | TAA |
| DiRT Rally 2.0 | DirectX 11 | Встроенный бенчмарк. Макс. качество графики | MSAA 4x + TAA | TAA |
| Tom Clancy’s The Division 2 | DirectX 12 | Встроенный бенчмарк. Макс. качество графики | AA Ultra (TAA) | AA Ultra (TAA) |
| Total War: THREE KINGDOMS | DirectX 12 | Встроенный бенчмарк (Battle Benchmark). Макс. качество графики | TAA | TAA |
В большинстве тестовых игр показатели средней и минимальной кадровых частот выводятся из массива времени рендеринга индивидуальных кадров, который записывает встроенный бенчмарк (или утилита OCAT, если его нет).
Средняя частота смены кадров на диаграммах является величиной, обратной среднему времени кадра. Для оценки минимальной кадровой частоты вычисляется количество кадров, сформированных в каждую секунду теста. Из этого массива чисел выбирается значение, соответствующее 1-му процентилю распределения.
Исключением из этой методики являются три игры со встроенным бенчмарком — DiRT Rally 2.0, Far Cry 5 и Forza Horizon 4. Бенчмарк Far Cry 5 сам по себе записывает в файл количество кадров в отдельную секунду теста — среднее значение FPS и 1-й процентиль рассчитываются исходя из этих чисел, а не по времени рендеринга отдельных кадров. Бенчмарк DiRT Rally 2.0 записывает только среднюю частоту смены кадров и минимальную, рассчитанную по максимальному времени кадра. Forza Horizon 4 не выводит никаких параметров быстродействия в файл и также сообщает итоговые значения средней и минимальной кадровой частоты.
Мощность видеокарт регистрируется отдельно от CPU и прочих компонентов ПК с помощью амперметра JUNTEK VAT-1050. Чтобы одновременно измерить ток, проходящий по разъемам дополнительного питания и слоту материнской платы, видеокарта подключается через жесткий райзер PCI Express x16, в котором линии питания разорваны и выведены на отдельный кабель.
В качестве тестовой нагрузки для тестов мощности и уровня шума используется игра Crysis 3 при разрешении 3840 × 2160 без полноэкранного сглаживания и максимальных параметрах качества графики, а также стресс-тест FurMark с наиболее агрессивными настройками (разрешение 3840 × 2160, MSAA 8x). Замеры всех параметров выполняются после прогрева видеокарты, когда температура GPU и тактовые частоты стабилизируются.
Наша превосходная технология разработки систем охлаждения для поддержания низких температур и повышения количества кадров в секунду
Intelligent Fan Control
Скорость вентиляторов регулируется интеллектуально для поддержания насколько возможно минимальных температур графического процессора, чипов видеопамяти и других компонентов при комфортном уровня шума
Прецизионное управление вентиляторами
Стандартные вентиляторы могут иметь до 10% разницы в скорости вращения вентиляторов (об/мин). Точное управление вентиляторами графических карт SAPPHIRE уменьшает разницу примерно до 3%. Это повышение точности до 70% гарантирует эффективное охлаждение каждой видеокарты при минимальном уровне шума.
Эффективное охлаждение VRM
Видеокарты SAPPHIRE, разработанные с эффективным охлаждением компонентов подсистемы питания, имеют термопрокладку с высокой теплопроводностью для эффективного теплоотвода на металлическую усилительную пластину.
Эффективное охлаждение видеопамяти
Одна из самых горячих частей на современных видеокартах это чипы видеопамяти. Каждая видеокарта SAPPHIRE имеет надежное решение для охлаждения чипов видеопамяти с помощью специально разработанного отдельного модуля охлаждения.
Охлаждение Dual-X
Фирменное охлаждение Dual-X от Sapphire — это два тихих вентилятора увеличенного размера и современный радиатор. Обтекаемая форма лопастей наших 95-мм вентиляторов обеспечивает больший воздушный поток и превосходное покрытие радиатора при меньшем уровне шума по сравнению со стандартными конструкциями систем охлаждения.
Охлаждение TRI-X
Прочее использование
Раньше чешуя уклеек использовалась для изготовления высококачественного искусственного жемчуга. Для этого её помещали в ёмкость с водой и помешивали, добиваясь того, чтобы отделилась и выпала в осадок серебристая оболочка чешуек, содержащая маленькие перламутровые кристаллы. После чего чешую извлекали из ёмкости. Оставшуюся жидкость подвергали очистке от лишней воды и органических примесей, например — при помощи ацетона. Далее в неё добавлялось небольшое количество рыбьего клея, после чего вся масса толклась до однородного состояния. В итоге получалась своеобразная перламутровая краска — так называемая «восточная эссенция» (впервые подобная технология изготовления искусственного жемчуга начала применяться в Китае).
Искусственные жемчужины делались следующим образом — в полый стеклянный шарик заливали небольшое количество «восточной эссенции», распределяли её равномерно по стенкам и давали просохнуть, после чего заполняли шарик воском — для прочности, а отверстие заклеивали.
- Автору данной статьи доводилось видеть такую «огромную» уклейку, выловленную в реке Чусовая. Некоторые рыболовы с берегов этой реки также иногда рассказывают о поимке «полуметровых» уклеек, но скорее всего в данном случае за уклейку была принята чехонь, которая в последнее время периодически попадается в среднем течении Чусовой.
- Например — в устье одного из притоков Чусовой, воды которого сильно помутнели после хорошего ливня — однажды наблюдалось огромное количество уклейки.
Форма выпуска
- Двадцать таблеток в контурной упаковке, одна упаковка в пачке картонной.
- Твердые капсулы, цилиндрической формы, внутри белый порошок без запаха. Пять таких капсул в контурной упаковке; две или четыре упаковки в пачке из картона. Семь таких капсул в контурной упаковке; две или четыре упаковки в пачке из картона. Десять таких капсул в контурной упаковке; одна или две упаковки в пачке из картона. Десять таких капсул в блистере; десять, двадцать, три, один или два блистера в пачке из картона.
- Прозрачный желтый гель с характерным запахом; возможно присутствие пузырьков воздуха. 10, 15, 20, 25, 30 или 50 грамм геля в банке из затемненного стекла, одна банка в пачке из картона. 30 или 50 грамм геля в алюминиевой тубе, одна туба в пачке из картона.
Как в работе
Первое, что заметно после включения — тестируемая Sapphire Pulse X 5700 XT тихая и прохладная, если её сильно не грузить. В простое или при офисных задачах вентиляторов не слышно вообще, температура держится на уровне 45 градусов.
Стоит сказать несколько слов о тестовом стенде. Сегодня он представлен следующими компонентами.
- Монитор: Philips 276E.
- Процессор: Intel Core i5-9600KF.
- Материнская плата: Asus ASUS PRIME Z390-P.
- Охлаждение процессора: Noctua NH-D15 chromax.black.
- Видеокарта: Sapphire Pulse Radeon RX 5700XT.
- Оперативная память: 2×IRDM PRO DDR4 8 Гб.
- Системный накопитель данных: Seagate Firecuda 510 1 Тб.
- Дополнительный SSD: Western Digital Blue 1Tb (WDS100T1B0A).
- Дополнительный SSD: ADATA XPG SX8200 Pro 256 Gb.
- Жёсткий диск: Toshiba HDWT360 6 TB.
- Корпус: Cooler Master MasterBox MB 520, с дополнительными вентиляторами 1×Noctua NF-S12A, 4×Noctua NF-A14.
- Звук: Creative Sound Blaster AE-7.
- Блок питания: Seasonic PRIME GX-750.
- Операционная система: Windows 10 Professional version 1909 build 18363.657.
Видеодрайвер — Adrenalin 20.2.2.
Впрочем, если говорить о шуме видеокарты, то мы бы её таковой не назвали. В лёгких играх типа Diablo III её не слышно, будто ты продолжаешь набирать текст в админке сайта или редактировать текстовый документ. А при более серьёзных нагрузках на чуть усиливающийся звук со стороны системного блока не обращаешь внимания, так как его перекрывает звук из колонок. Словом, видеокарта работает с комфортным уровнем шума, за который мы её даже можем похвалить. Хотя нам удавалось разогнать вентиляторы почти до 1900 оборотов.
Чуть забегая вперёд скажем, что в играх или прогоняя Sapphire Pulse RX 5700 XT через бенчмарки мы зафиксировали максимальную температуру лишь 72 градуса.
Вот, что считывает о видеокарте утилита GPU-Z.
Ниже приводим температурные показатели в моменты прогона в нескольких современных играх.
Мы замерили средние показатели fps в следующих играх при разрешении 3680×2160 пикселей.
- Quake Champions (настройки графики ультра) — 174
- Counter Strike: Global Offensive (настройки графики максимальные) — 199
- Battlefield V (настройки графики ультра) — 48
- Fortnite (настройки графики Epic) — 45
- Overwatch (настройки графики Epic) — 96
- Assasin’s Creed Odyssey (настройки графики самые высокие) — 35
- Star Wars Jedi Fallen Order (настройки графики Epic) — 77
- Metro Exodus (настройки графики Extreme) — 18

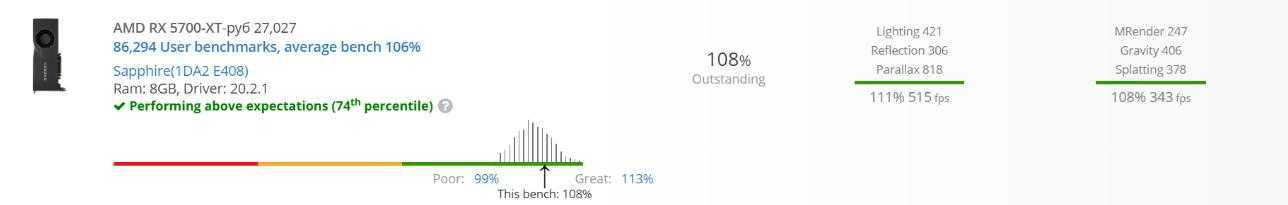

По результатам тестирования в UserBenchmark, видеокарте получился комплимент, так как в нашей системе она набрала чуть лучшие результаты, чем у большинства юзеров.

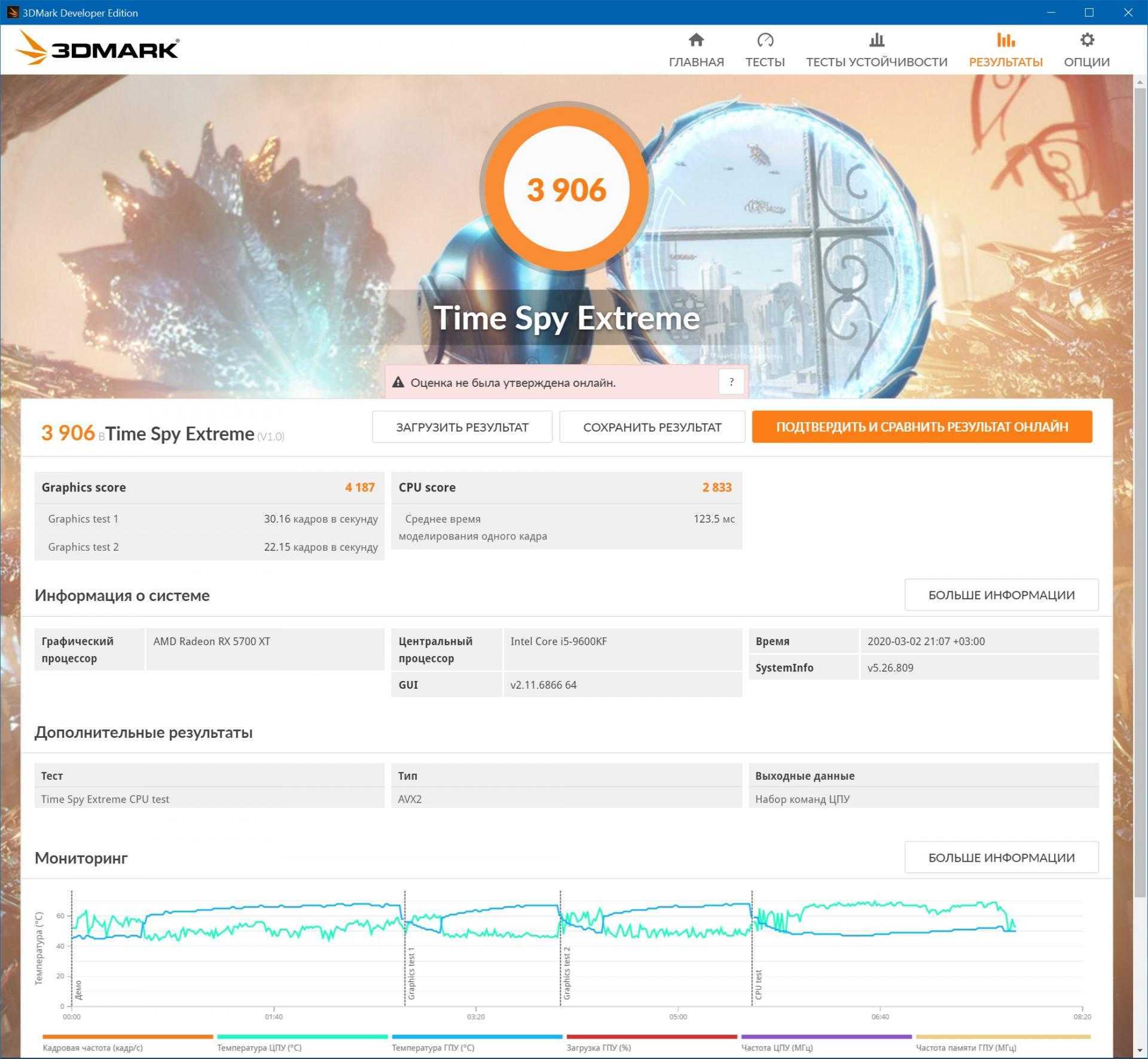

3DMark в тестировании Time Spy Extreme выставил ей 3906 баллов.

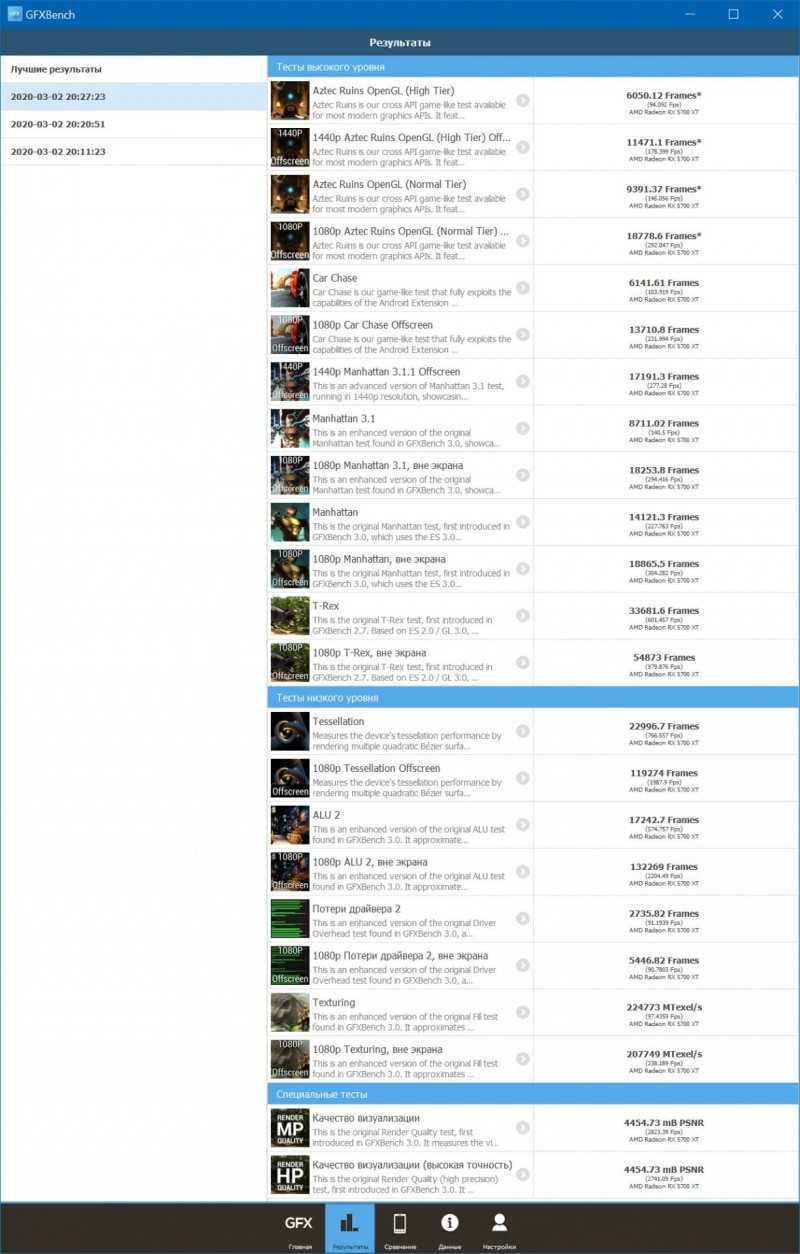

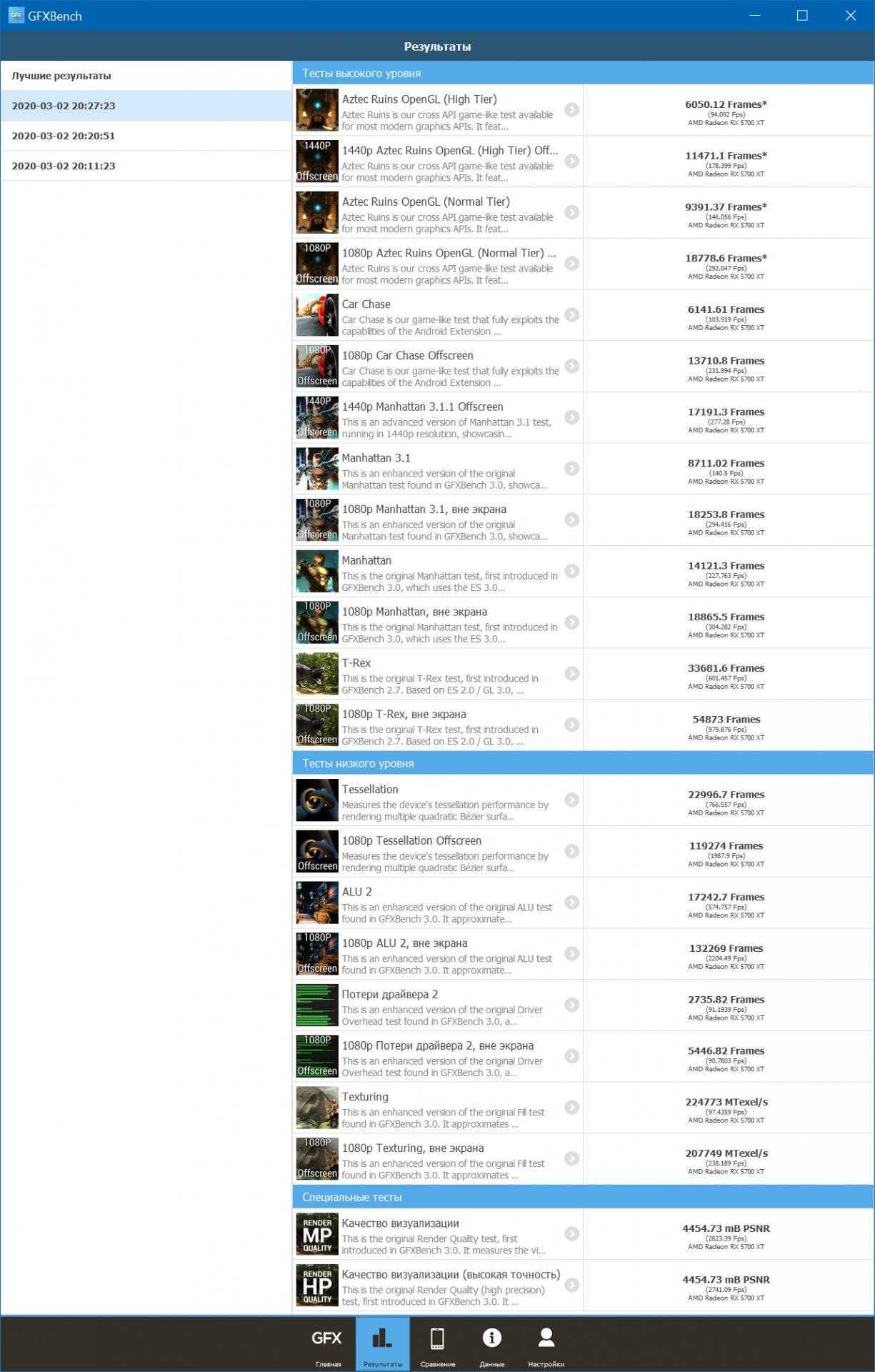

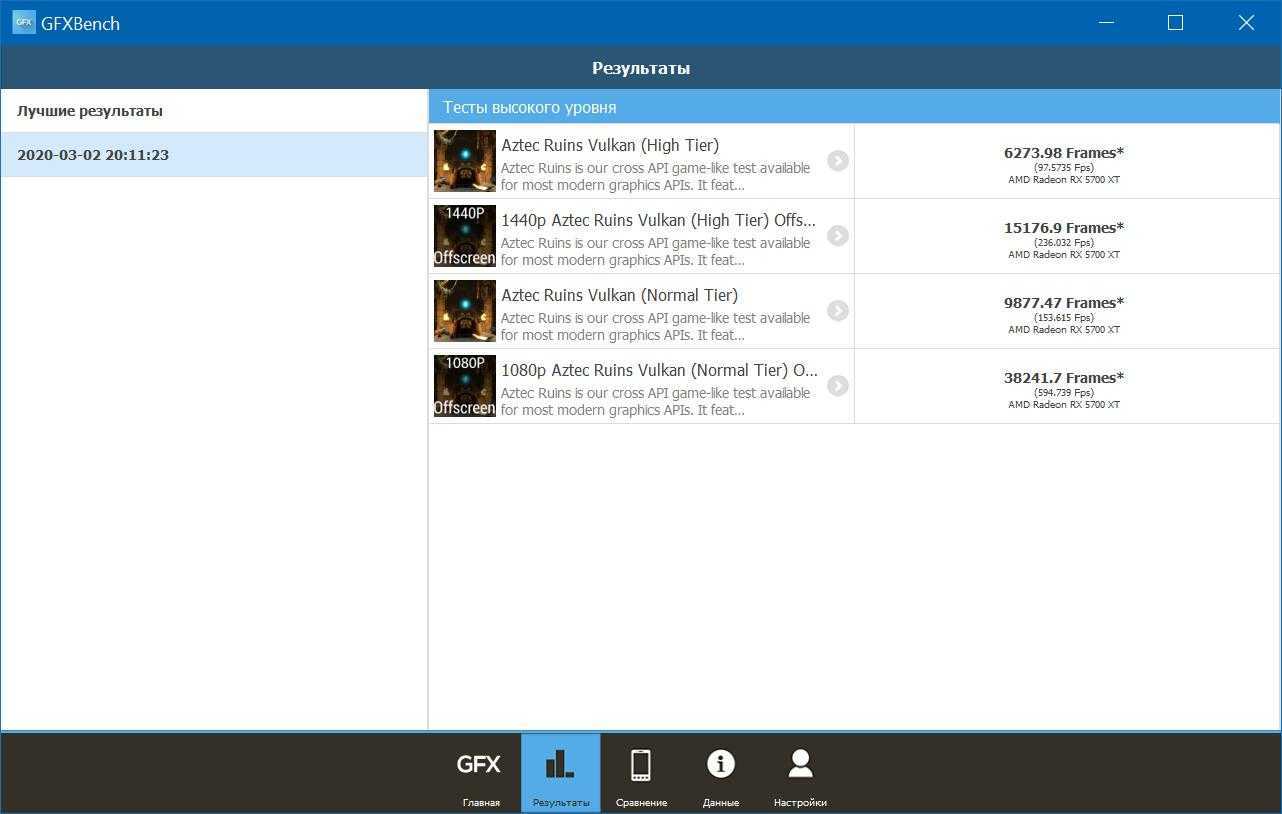

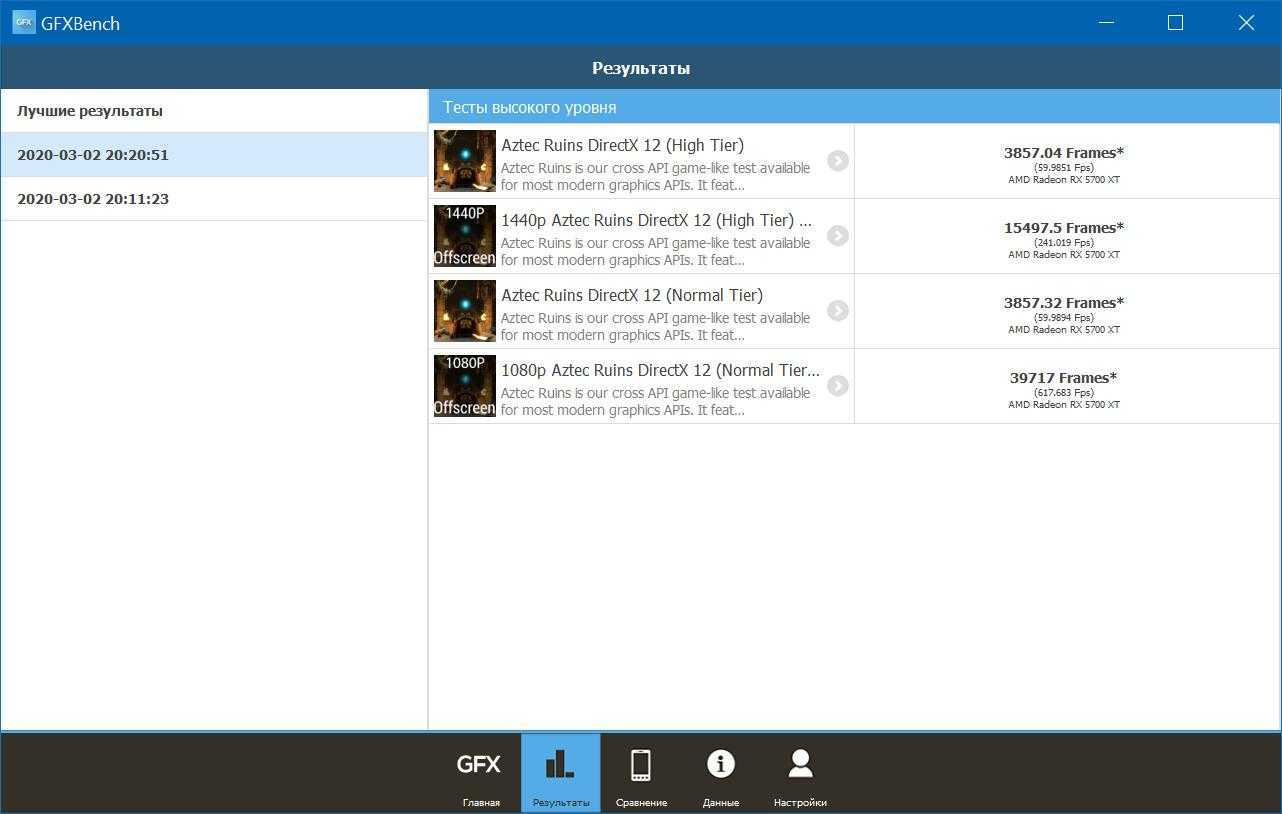

Мы протестировали Sapphire Pulse RX 5700 XT также в GFXBench с API Vulkan, Direct X12, а также OpenGL.

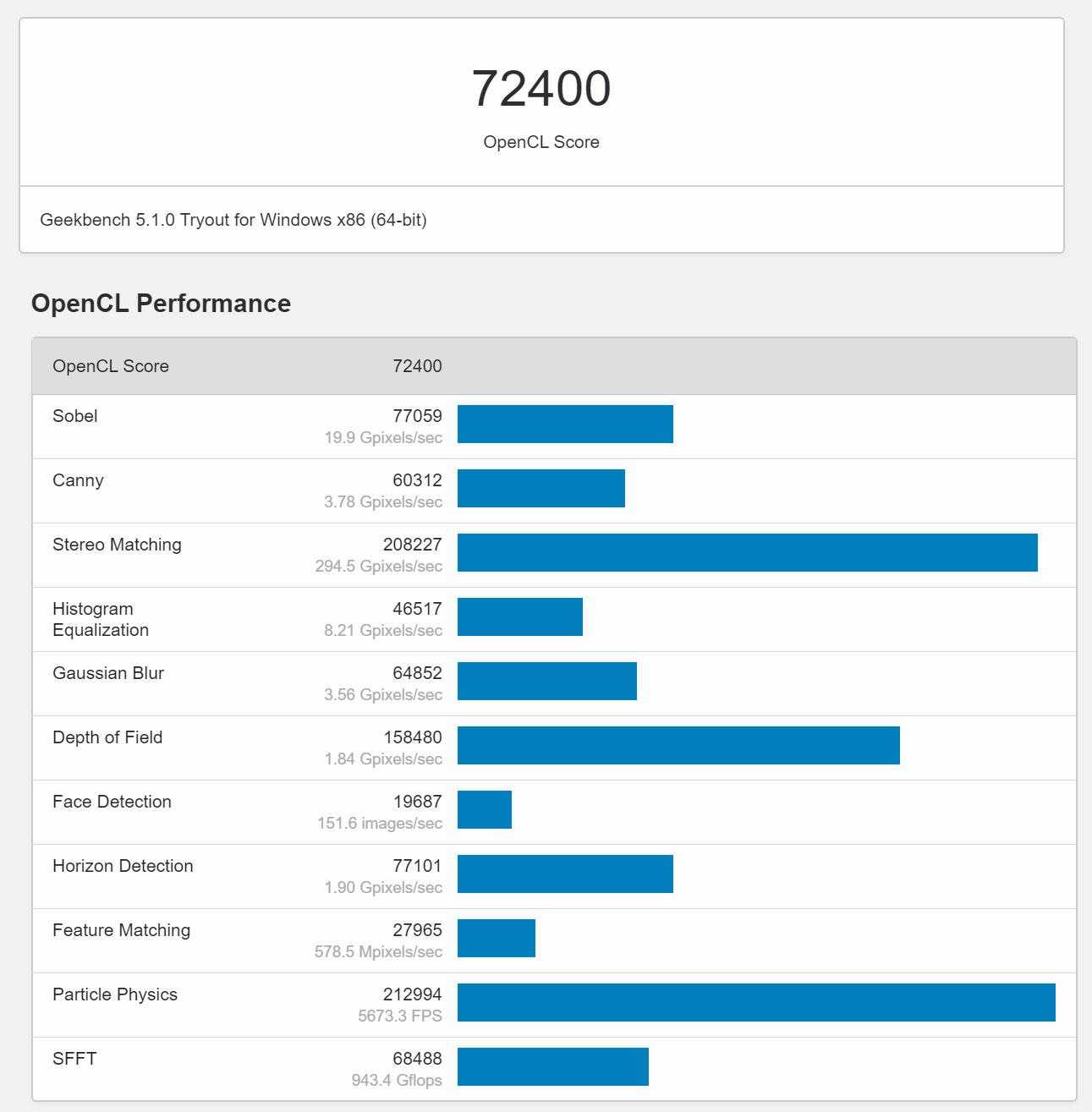

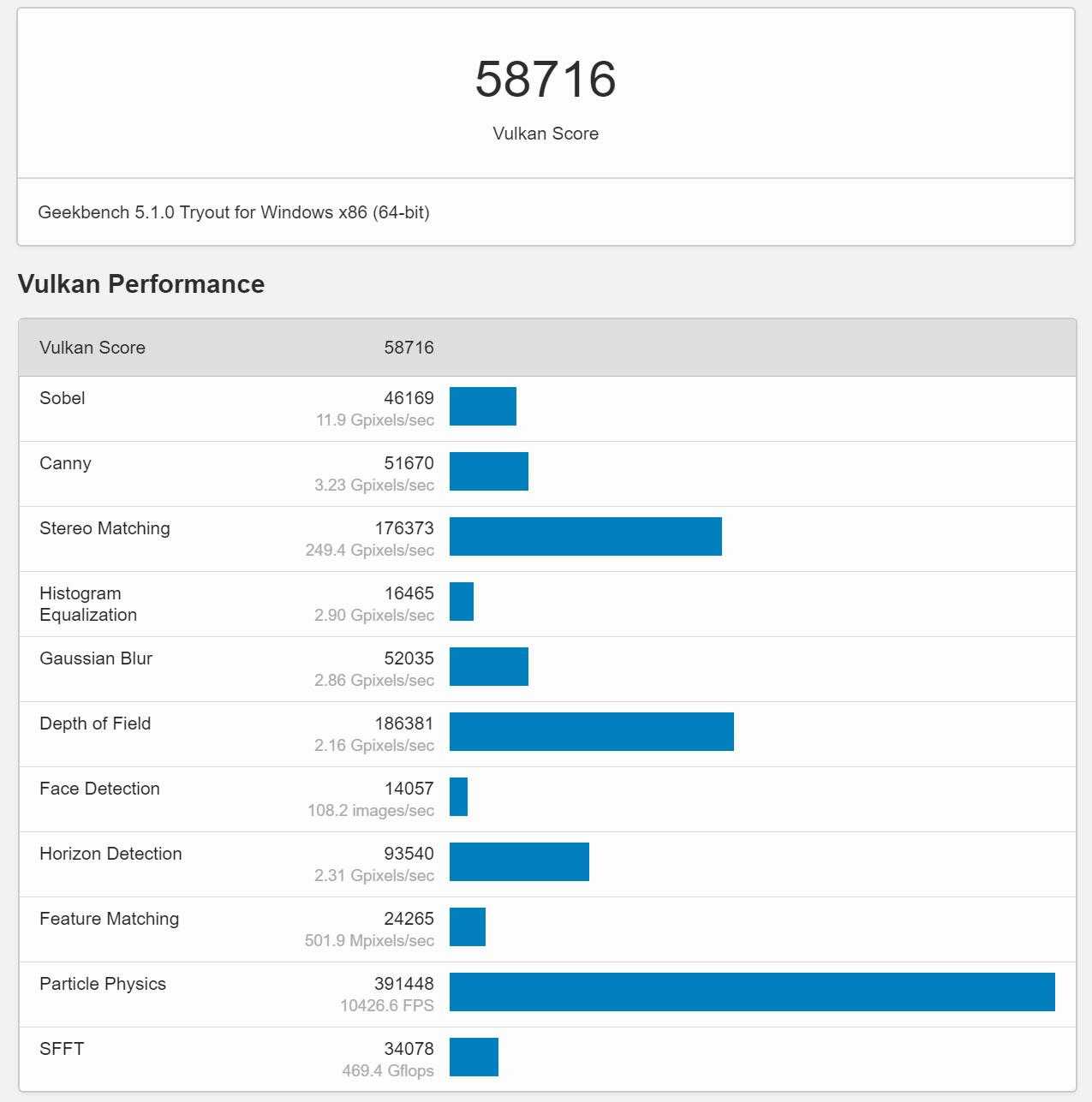

GeekBench с API Vulcan и OpenCL поставил 58716 и 72400 баллов соответственно.
Напоследок тест Steam на поддержку VR-игр.
Мы специально нагружали RX 5700 XT задачами преимущественно в UHD-разрешении, так как это флагманская карта, интересно проверить, насколько она сможет удовлетворить самых требовательных сегодняшних игроков. Для меньшего хватит и более простых решений.
Чуть позже у нас запланирован материал-тест этой же видеокарты с 156 Гц монитором с поддержкой Freesync и разрешением QHD.
⇡#Технические характеристики, комплект поставки, цены
Беглого взгляда на спецификации PULSE Radeon RX 5700 XT достаточно, чтобы понять: высоких оверлокерских амбиций у этой видеокарты нет. SAPPHIRE всего лишь подтянула значение Boost Clock (максимальную расчетную частоту в типичных приложениях) с 1905 до 1925 МГц и увеличила базовую частоту с 1605 до 1670 МГц. С троттлингом чипа вплоть до уровня Base Clock большинство пользователей вряд ли столкнется за пределами стресс-тестов в FurMark или криптомайнинга, поэтому фабричный разгон у PULSE Radeon RX 5700 XT — хотя бы по формальным параметрам — практически отсутствует. Но это вовсе не претензия к SAPPHIRE, ведь серия PULSE и не рассчитана на оверклокинг, а программа-минимум для этой видеокарты сводится к тому, чтобы стереть из памяти впечатления о посредственных акустических характеристиках, которые оставил референсный образец Radeon RX 5700 XT. Тем не менее SAPPHIRE увеличила резерв мощности видеокарты со стандартных 225 до 235 Вт. Энергопотребление — ключевой фактор, определяющий действительные тактовые частоты Navi в игровых приложениях, так что какое-то преимущество в производительности перед референсными устройствами потенциальные владельцы PULSE Radeon RX 5700 XT, может, и получат (а чтобы это проверить, у нас наготове масса тестов).
По ценам на российском рынке (от 32 184 руб.) устройство SAPPHIRE занимает промежуточное положение между референсными видеокартами (сейчас в Москве их можно купить за сумму от 26 888 руб.) и первыми по-настоящему развитыми, «премиальными» версиями Radeon RX 5700 XT (стоимость которых уходит за 37 тыс. руб.). В свою очередь, главным конкурентом для AMD в этой ценовой нише был и остается GeForce RTX 2060 SUPER, простейшие варианты которого доступны за 25 720 руб. Таким образом, если гнаться за дешевизной, невзирая на характеристики, то продукт SAPPHIRE оказался в не самой выгодной позиции. Однако в тестах нам предстоит столкнуть PULSE Radeon RX 5700 XT с GeForce RTX 2060 SUPER в модификации Founders Edition, за которую NVIDIA просит лишь немногим больше — 32 990 руб.
| Производитель | AMD | SAPPHIRE |
|---|---|---|
| Модель | Radeon RX 5700 XT | PULSE Radeon RX 5700 XT |
| Графический процессор | ||
| Название | Navi 10 XT | Navi 10 XT |
| Микроархитектура | RDNA | RDNA |
| Техпроцесс, нм | 7 нм FinFET | 7 нм FinFET |
| Число транзисторов, млн | 10 300 | 10 300 |
| Тактовая частота, МГц: Base Clock / Boost Clock | 1 605/1 905 | 1 670/1 925 |
| Число шейдерных ALU | 2 560 | 2 560 |
| Число блоков наложения текстур | 160 | 160 |
| Число ROP | 64 | 64 |
| Оперативная память | ||
| Разрядность шины, бит | 256 | 256 |
| Тип микросхем | GDDR6 SDRAM | GDDR6 SDRAM |
| Тактовая частота, МГц (пропускная способность на контакт, Мбит/с) | 1 750 (14 000) | 1 750 (14 000) |
| Объем, Мбайт | 8 192 | 8 192 |
| Шина ввода/вывода | PCI Express 4.0 x16 | PCI Express 4.0 x16 |
| Производительность | ||
| Пиковая производительность FP32, GFLOPS (из расчета максимальной указанной частоты) | 9 754 | 9 856 |
| Производительность FP64/FP32 | 1/16 | 1/16 |
| Производительность FP16/FP32 | 2/1 | 2/1 |
| Пропускная способность оперативной памяти, Гбайт/с | 448 | 448 |
| Вывод изображения | ||
| Интерфейсы вывода изображения | DisplayPort 1.4, HDMI 2.0b | DisplayPort 1.4, HDMI 2.0b |
| TBP/TDP, Вт | 225 | 235 |
| Розничная цена (США, без налога), $ | 399 (рекомендованная) | 410 (newegg.com) |
| Розничная цена (Россия), руб. | 29 499 (рекомендованная) | От 32 184 (market.yandex.ru) |
Комплект поставки у современных видеокарт, за редкими исключениями, не бывает щедрым, а у бюджетного семейства PULSE — и не должен быть. SAPPHIRE не стала класть в коробку даже диск, содержимое которого в любом случае осталось бы загадкой для владельцев современных компьютеров.
Вывод
Как ни удивительно, для андерволтинга графического процессора это тоже не лучший кандидат. Кулер SAPPHIRE PULSE устроен так, что чипы памяти GDDR6 охлаждаются отдельным радиатором, и возможность снизить скорость вращения вентиляторов, которую дает пониженное напряжение, лишает память притока воздуха. А если прибавить оборотов, то весь выигрыш в уровне шума, ради которого и нужен андерволтинг, в буквальном смысле идет на ветер.
Как бы то ни было, все это не повод для жесткой критики в адрес SAPPHIRE. Не все видеокарты созданы для энтузиастов. Если вам чужды такие занятия, как андерволтинг и оверклокинг (толку от последнего для Navi в любом случае немного), а SAPPHIRE PULSE подвернулся в магазине по удачной цене, эта покупка вас едва ли разочарует, как минимум на фоне прочих вариантов Radeon RX 5700 XT.
В целом видеокарта Sapphire RX 5700 PULSE 8GB получилась хорошей, по крайней мере заметно лучше, чем референс.
Что касается системы охлаждения, то она очень хорошая. Однако в плотном риге мы бы советовали Вам использовать дополнительное охлаждение, что бы температура карт не превышала 65-70 градусов.
Также мы советуем Вам выставлять обороты кулеров не более 69%, так как кулера – это самая распространенная поломка в видеокарте. При работе в майнинге 24/7 на 100% оборотах кулера быстрее ломаются, высыхает масло, они превращаются в «камень».
Поэтому выставляйте обороты до 69% и используйте дополнительное охлаждение, например напольный вентилятор.
Исходя из всего вышеперечисленного команда Bytwork рекомендует использовать данную видеокарту в майнинге.
⇡#Выводы
Однако большего от этого устройства ожидать не стоит. Система охлаждения SAPPHIRE PULSE хороша для работы в штатном режиме, но с разгоном GPU за пределы 2 ГГц стабильной частоты она едва справляется даже на максимальных оборотах (что, разумеется, обнуляет ее главное достоинство по сравнению с референсной «турбинкой»). Как ни удивительно, для андерволтинга графического процессора это тоже не лучший кандидат. Кулер SAPPHIRE PULSE устроен так, что чипы памяти GDDR6 охлаждаются отдельным радиатором, и возможность снизить скорость вращения вентиляторов, которую дает пониженное напряжение, лишает память притока воздуха. А если прибавить оборотов, то весь выигрыш в уровне шума, ради которого и нужен андерволтинг, в буквальном смысле идет на ветер.
Как бы то ни было, все это не повод для жесткой критики в адрес SAPPHIRE. Не все видеокарты созданы для энтузиастов. Если вам чужды такие занятия, как андерволтинг и оверклокинг (толку от последнего для Navi в любом случае немного), а SAPPHIRE PULSE подвернулся в магазине по удачной цене, эта покупка вас едва ли разочарует, как минимум на фоне прочих вариантов Radeon RX 5700 XT.
Итоги
Видеокарта Sapphire Pulse Radeon RX 5700 XT сегодня доступна от 28150 рублей согласно данным Яндекс.Маркета. При этом она может обеспечить комфортный и приятный игровой процесс на максимальных настройках графики при разрешении UHD в большом количестве современных игр. Но в некоторых всё же придётся снижать детализацию или изменять разрешение вниз.
Но к достоинствам также добавим низкий уровень шума и не слишком высокую температуру даже при длительных и интенсивных нагрузках.
Если вам интересны новости мира ИТ также сильно, как нам, подписывайтесь на наш Telegram-канал. Там все материалы появляются максимально оперативно. Или, может быть, вам удобнее или ? Мы есть также в .
Вывод
В целом видеокарта Sapphire RX 5700 PULSE 8GB получилась хорошей, по крайней мере заметно лучше, чем референс.
Что касается сборки, то она на 3, так как есть хлипкие части, однако за наличие бэкплейта и удобного разбора кулеров карта точно получает плюс.
Что касается системы охлаждения, то она очень хорошая. Однако в плотном риге мы бы советовали Вам использовать дополнительное охлаждение, что бы температура карт не превышала 65-70 градусов.
Также мы советуем Вам выставлять обороты кулеров не более 69%, так как кулера – это самая распространенная поломка в видеокарте. При работе в майнинге 24/7 на 100% оборотах кулера быстрее ломаются, высыхает масло, они превращаются в «камень».
Поэтому выставляйте обороты до 69% и используйте дополнительное охлаждение, например напольный вентилятор.
Исходя из всего вышеперечисленного команда Bytwork рекомендует использовать данную видеокарту в майнинге.
Вывод
В целом видеокарта Sapphire RX 5600 XT Pulse получилась не плохой. Она имеет хорошую сборку и не плохую систему охлаждения.
Система охлаждения данной модели мы оценим на 4, и не стоит забывать, что карта тестировалась 1 в открытом стенде. Для плотной фермы Вам придется продумывать дополнительное охлаждение, к примеру вентилятор.
Мы советуем Вам выставлять обороты кулеров не более 69%, так как кулера – это самая распространенная поломка в видеокарте. При работе в майнинге 24/7 на 100% оборотах кулера быстрее ломаются, высыхает масло, они превращаются в «камень».
При такой дополнительной системе охлаждения, карты не будут превышать 55 градусов (в зависимости от температуры в помещении) даже в плотном риге.
Поэтому выставляйте обороты до 69% и используйте дополнительное охлаждение, например, напольный вентилятор.
Исходя из всего вышеперечисленного команда Bytwork рекомендует данную карту к покупке!
