Поддерживаемые форматы мультимедиа

Качество изображения

Шаг пикселя Термин, применимый к современным LED экранам. Измеряется расстояние между соседними пикселями в миллиметрах, влияет на зернистость экрана, рыхлость шрифтом и оптимальное расстояние от человека до дисплея.

0.461 мм
Плотность пикселей Число пикселей, расположенных на одном квадратном дюйме матрицы. Влияет на зернистость экрана, рыхлость шрифтом и оптимальное расстояние от человека до дисплея.

55 ppi
Глубина цвета матрицы Важный параметр для тех, кто работает с цветом, например, обрабатывает фотографии. Наибольшее распространение получили телевизоры с 8-битными матрицами. Дисплеи с большей глубиной цвета и разрядностью стоят ощутимо дороже.

8 бит
FRC (Frame rate control) Технология, увеличивающая глубину цвета матрицы. Во время работы быстро переключает пиксели между цветовыми оттенками, за счёт чего пользователь видит промежуточный оттенок

Обратите внимание, что некоторые люди уязвимы к подобному мерцанию, у них быстро устают глаза, появляется ощущение сухости. Тем не менее, большинство людей не ощущает никакого дискомфорта, а подавляющее количество телевизоров выпускается с FRC.

Нет
Количество отображаемых цветов
16777216
Битность цвета
24
sRGB
Нет данных
NTSC
Нет данных
DCI-P3
Нет данных
Rec

2020
Нет данных
Подсветка Современные матрицы не излучают свет, поэтому им нужна подсветка. Тип подсветки влияет на качество изображения, правильное отображение цветов, утомляемость глаз. Кроме того, со временем подсветка может деградировать, искажая цветопередачу.

Direct LED
Flicker-Free Производители, заботящиеся о вашем зрении, не используют регулировку яркости подсветки с помощью ШИМ (PWM) — широтно-импульсной модуляции, принцип работы которой заключается во включении и выключении светодиодов подсветки с высокой частотой, что приводит к усталости глаз. Обратите внимание, что многие модели телевизоров обеспечивают адекватную регулировку яркости лишь до какого-то предела, ниже которого в работу вступает ШИМ. Ищите обзор, в котором отсутствие ШИМ на любой яркости подтверждено измерениями.

Нет
Яркость Максимальная яркость дисплея. Все современные телевизоры выдают достаточную максимальную яркость. При покупке стоит проверить минимальную, чтобы вашим глазам было комфортно при слабом освещении.

кд/м2
Статический контраст Величина, определяющая, какую контрастность может выдать телевизор одновременно на отдельно взятом кадре.

3000:1
Динамический контраст В большинстве случаев — маркетинг и реклама. Здесь указывают разницу между максимально возможным ярким и тёмным цветом на дисплее, что при реальном использовании практически невозможно. Обращайте внимание на статическую контрастность.

Нет данных
Углы обзора (по горизонтали / по вертикали) Углы обзора, при которых изображение, по мнению производителя, будет оставаться в рамках приемлемого качества. Будьте готовы к заметному искажению цвета.

178 / 178 °

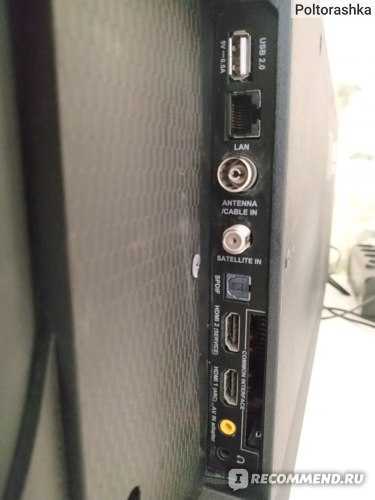

Сеть и подключение устройств

Эргономика

Размер и тип матрицы

ЖК панель Модель применяемой в дисплее панели.

Нет данных
Размер / класс Одна из основных характеристик, по которой определяется размер, указывается в дюймах. От неё зависит размер и качество изображения. Нажмите на значение для поиска телевизоров аналогичного размера.

40″
Радиус кривизны В моду входят вогнутые экраны. По мнению производителей, это улучшает погружение пользователей и повышает удобство при работе с большой диагональю. Чем меньше указанный радиус, тем сильнее изогнут экран.

Нет данных
Диагональ матрицы Для удобства даётся в разных единицах измерения длины (миллиметрах, сантимерах, дюймах и футах).

1016 мм 101.6 см 40″ 3.3′
Ширина матрицы Для удобства даётся в разных единицах измерения длины (миллиметрах, сантимерах, дюймах и футах).

885.6 мм 88.6 см 34.9″ 2.9′
Высота матрицы Для удобства даётся в разных единицах измерения длины (миллиметрах, сантимерах, дюймах и футах).

498.15 мм 49.8 см 19.6″ 1.6′
Разрешение Одна из основных характеристик, совместно с диагональю влияющая на качество изображения. При одновременно большой диагонали и низком разрешении картинка на экране будет некачественной, шрифты рыхлыми, будут заметны крупные пиксели. При небольшой диагонали и высоком разрешении качество повышается, но уменьшается размер элементов и шрифтов, что требует включения масштабирования на компьютере. Напрямую влияет на требовательность к видеокарте. Нажмите на значение для поиска телевизоров с аналогичным разрешением.

1920×1080 Full HD / 1080p
Соотношение сторон Соотношение размеров дисплея по горизонтали и вертикали. Самое популярное значение — 16:9, экраны 4:3 уходят в прошлое, постепенно входят в моду ультраширокие 21:9. Неожиданно удобным для работы может оказаться 16:10.

16:9
Тип матрицы Важная характеристика. Существует 3 основных типа матриц: TN, IPS, VA и их вариации. Также некоторые производители дают свои названия, например, PLS. Каждому виду присущи свои достоинства и недостатки, выбирайте, исходя из своих требований. Нажмите, чтобы найти телевизоры с аналогичной матрицей.

VA
Покрытие Есть матовые и глянцевые покрытия. Глянец, обычно, радует более насыщенным цветом и высоким контрастом, но бликует при ярком освещении, вы можете видеть своё отражение в телевизоре. Матовые дисплеи имеют антибликовое покрытие, которое делает цветопередачу не такой насыщенной. Подбирайте под своё освещение.

Нет данных
Полезная площадь телевизора Косметический параметр, высчитываемый по соотношению лицевой панели и матрицы дисплея

На него стоит обращать внимание, если вы любитель тонких рамок или место на компьютерном столе сильно ограничено.

94.02 %
Дополнительная информация
Нет данных

Практика ремонта

Поступил в ремонт

телевизор TCL LED32D2900S

с неисправностью подсветки матрицы

Подсветка данной модели телевизора состоит из двух лент по 6 светодиодов 6V 1.8W размера 3030 на алюминиевой подложке. Диагностика показала неисправность крайнего светодиода верхней ленты. Для ремонта подобных линеек я использую светодиоды Lextar 1,8 Вт 3030 6в.

Так как ленты выполнены на алюминиевой подложке, для замены светодиодов необходимо использовать нижний подогрев с температурой не менее 350 градусов в комплекте с феном, иначе алюминиевый материал подложки не даст нормально прогреть места посадки светодиодов:

Рекомендую обязательно менять все светодиоды. После замены линзы приклеиваю способом описанным здесь: Монтаж рассеивающих линз после замены светодиодов подсветки LED телевизоров.

Самый лучший и быстрый способ ремонта — это заменить все линейки комплектом. Линейки подсветки матрицы телевизора TCL LED32D2900S имеют маркировку 32D2900:

Комплект линеек подсветки для TCL LED32D2900S можно купить здесь:

TP.S512.PB776 доработка и уменьшение тока.

После ремонта подсветки в обязательном порядке необходимо уменьшить ток питающий светодиоды. Телевизор собран на базе платы TP.S512.PB776 с интегрированым блоком питания. Управление подсветкой реализовано LED драйвером GB98AERN. Типовая схема подключения GB98AERN представлена на рисунке ниже:

Ток питания светодиодов регулируется по выводу ISET (6-й pin) и обратно пропорционален номиналу датчика тока в виде двух резисторов RB812 и RB813 (по схеме) подключенных между собой паралельно и посаженных на землю.

В данном случае на плате TP.S512.PB776 на выводе ISET драйвера GB98AERN имеются два посадочных места для этих резистов, но в заводском исполнении установлен только один SMD резистор номиналом 15kOm:

Для уменьшение тока необходимо увеличить номинал данного резистора. Ток подсветки в заводском исполнении составил 250 mA:

Для начала вместо данного SMD резистора я установил обычный резистор 20kOm 0.25W от вывода ISET драйвера на землю, предварительно удалив родной SMD резистор на 15kOm. Замеры тока показали значение 190 mA:

Чтобы еще более уменьшить ток установил вместо 20k последовательно два резистора 20K и 10K с 6-го pin драйвера GB98AERN на землю:

При этом ток подсветки ограничился значением в 130 mA:

После выполненных работ телевизор вернулся в рабочее состояние:

Источник

Почему надо ограничивать ток светодиодов подсветки.

Пригодится для тех, кто хочет начать производить ремонт телевизоров своими руками. Предупреждаю, что замена подсветки весьма аккуратная и кропотливая работа, требующая не только внимания, но и опыта. Если нет уверенности в положительном результате вашего начинания, то лучше предоставить такую работу мастеру с опытом разборки панели и замены светодиодных планок. Если всё-таки вы решились на самостоятельный ремонт, то не забудьте по окончании ремонта сделать доработку БП.

Из проведённых маркетинговых исследований доказано, что из стоящих рядом телевизоров, покупатель выберет самый яркий и насыщенный, хотя будет уверен, что выбрал «самые натуральные цвета». Для увеличения продаж своих брендов, производитель умышленно завышает ток светодиодов подсветки тем самым привлекая взгляды покупателя. К сожалению для потребителя, такой изыск от производителя иногда обходится слишком дорого. Потребляя большой ток, светодиоды перегреваются и выходят из строя. Экран телевизора гаснет, а посветив фонариком, иногда можно увидеть силуэты изображения. Пришёл момент ремонтировать или менять подсветку телевизора. Лучший способ — полностью заменить планки подсветки. Вариант хороший, но самый дорогой. Есть и другие варианты — замена только неисправных планок подсветки или ремонт планок подсветки заменой светодиодов. Это дешевле, но менее надёжно. Однако в любой ситуации, после восстановления подсветки необходимо доработать блок питания телевизора, уменьшив ток, потребляемый светодиодами. Ниже будут описаны способы таких доработок. Информация о доработках получена из сервисных бюллетеней производителей, личного опыта, и нарыта на просторах интернета. Обязательно проверена на личном опыте. Методы доработок драйверов подсветки будут пополняться. Пути могут быть разными, но цель одна — снизить потребляемый ток подсветки. Кстати, для человеческого глаза, такое изменение тока подсветки почти не заметно.

Первым делом информация из сервисных бюллетеней от Samsung. Заметьте, они сами вогнали телевизоры в экстремальный режим, а потом сами же рекомендуют снижать ток.Доработка необходима для уменьшения потребления тока светодиодными планками, и как следствие продление срока службы светодиодов. Пожалуйста, поделитесь своими наработками, замечаниями и предложениями в комментарии к странице. Если вам пригодилась информация, приведённая ниже, то в качестве благодарности перейдите, пожалуйста на главную страницу.

Чем прошить микросхему?

Программаторы — это устройство для записи (считывания) информации в память микросхем или другое устройство. При смене прошивки телемастера выбирают программаторы:

• Postal-2,3 — универсальный программатор по протоколам I2C, SPI, MW, IСSP и UART. Подробно — Программатор Postal — сборка, настройка
• TL866 (TL866A, TL866CS) — универсальный программатор через USB интерфейс
• CH341A — самый дешевый (не дорогой) универсальный программатор через USB интерфейс для FLASH и EEPROM микросхем
• RT809H — универсальный программатор EMMC-Nand, FLASH, EEPROM памяти через интерфейсы ICSP, I2C, UART, JTAG
• Willem — с параллельным и последовательным интерфейсом, поддержка чипов EEPROM, Flash, PIC, AVR и др.
• JTAG адаптеры — используются для программирования и для отлаживания прошивок

Электропитание и энергопотребление

Как ремонтировать LCD матрицы?

LCD Panel (ЖК панель, матрица) — сложный и дорогой компонет в телевизорах. Во многих случаях ее восстановление требует опыт и специальное оборудование. Неисправность может быть вызвана залитием жидкостью, механическим повреждением, внутренним дефектом. Обсуждаются вопросы неисправности матрицы ЖК телевизоров и их устранение:

• замена залитых распределительных планок
• восстановление, замена драйверов
• ремонт шлейфов (переклейка, замена)
• некоторые повреждения стекла
• и другие

Также рассмотрены ремонты связанных с панелью модулей и плат — T-CON, подсветка, замена светодиодов, и взаимозаменяемость матриц жк телевизоров. Если Вы не имеете опыт для ремонта телевизионных матриц, на форуме вы можете найти исполнителя.
