Модельный ряд бензопил патриот

Содержание руководства по эксплуатации

Прилагаемая инструкция содержит сведения об особенностях работы и регламентного обслуживания бензопилы, рекомендации по ассортименту расходных материалов и устранению возможных отказов и неисправностей.

В частности, если мотор не заводится, не развивает полной мощности или произвольно выключается, следует убедиться в исправности свечи зажигания и отсутствии воды в карбюраторе. Причиной плохой работы силового агрегата может быть забитый воздухоочиститель или низкое качество залитого топлива.

В любом случае, самостоятельный ремонт с разборкой двигателя или других систем и узлов бензопилы должен выполняться только при наличии определенной квалификации.

Особенности конструкции

Бензопилы Патриот не имеют такого богатого оснащения, как например пилы Штиль или Хускварна. Все-таки это всего лишь «хороший китаец» поставленный на конвейер. Однако, пилы обладают рядом серьезных преимуществ в сравнении со своими конкурентами из поднебесной:

• на поршень всех пил, без исключения, устанавливается два маслосъемных, компрессионных кольца;
• хромированная рабочая поверхность цилиндра;
• шатунно – поршневая группа (ШПГ) изготавливаются из кованой стали.

Эти 3 пункта дают бензопилам Патриот надежный двигатель, который существенно повышает ресурс службы инструмента.

Стоит отметить и унификацию бензопил Патриот. Многими пользователями отмечается отличная взаимозаменяемость запчастей. От шин и цепей, до карбюраторов и комплектующих двигателей.

Бензиновый измельчитель «Патриот» PT SB100 E

Высокомощный садовый инвентарь, функционирующий от 4-тактного бензинового мотора. Его запуск может производиться как ручным способом, так и электростартером. Хорошо справляется как с сухими отходами, так и влажными, загрузка которых осуществляется в конструктивно разные приемные части. В верхнюю часть обычно загружается свежескошенная трава и мелкие древесные щепки, а в боковую – крупные ветки.

Достоинства:

• высокопрочный металлический корпус;
• маневренные колеса для быстрого перемещения;
• сразу 16 ножей для профессионального дробления;
• экономичное потребление горючего;
• предусмотренное активное аэроохлаждение мотора;
• емкостный топливный резервуар;
• допустимое виброшумовое воздействие на работающего;
• двигатели от фирмы «Briggs and Stratton».

Регулировка карбюратора бензопилы Патриот

Настройка штатного карбюратора любой бензопилы марки Patriot требуется в нескольких случаях:

• при заметном ухудшении работы двигателя инструмента;
• при резком повышении объемов потребляемого топлива и выбрасываемых переработанных газов;
• при произвольном отключении двигателя сразу после запуска пилы;
• при полном отсутствии возможности запуска ДВС.

Перед началом регулировки карбюратора нужно убедиться в исправности двигателя пилы, а также в нормальном состоянии ее топливного и воздушного фильтров. Если эти элементы будут загрязненными, то установить точные обороты двигателя будет практически невозможно.

Для настройки карбюратора в его устройстве предусмотрены 3 болта:

• винт H отвечает за регулировку максимально высоких оборотов мотора;
• винт L предназначен для регулировки работы ДВС на низких оборотах;
• винт T позволяет настроить работу мотора на холостых оборотах.

Чтобы настроить карбюратор бензопилы Patriot, нужно придерживаться следующего порядка действий:

1. Вначале на пиле с заглушенным мотором нужно поочередно закрутить все 3 винта по часовой стрелке до упора. Затем каждый из них нужно вывернуть на четверть оборота в обратном направлении;
2. Далее потребуется завести бензопилу и дать ей 5 минут поработать на холостых оборотах;
3. После этого нужно настроить работу мотора на низких оборотах. Для этого болт L потребуется поворачивать в разные стороны до той поры, пока мотор не начнет работать тихо и стабильно. После этого винт L нужно повернуть на четверть оборота в обратном направлении;
4. Затем нужно выставить максимально высокие обороты ДВС. Для этого к нему нужно подключить тахометр и начать поворачивать болт H до того времени, пока показатели прибора не будут совпадать с параметрами, указанными в инструкции к бензопиле;
5. Если после этого цепь начала вращаться на шине, то нужно начать поворачивать винт T в разные стороны до тех пор, пока цепь не остановится.

https://www.youtube.com/watch?v=i86KPD7EA_o

После этого нужно проверить работу двигателя. Если после настройки мотор работает стабильно и плавно, не издавая посторонних шумов, значит, регулировка карбюратора была выполнена правильно.

Характеристики бензопилы Patriot PT 4016

Основные технические характеристики бензопилы не отличаются от своих конкурентов. Для удобства характеристики Patriot PT 4016 сведены в таблицу:

• мощность: 2.2 л.с.
• рабочий объем двигателя: 40 куб. см.
• шаг цепи: 3/8 дюйма.
• толщина цепи: 1,3 мм.
• количество звеньев: 57 штук.
• объем топливного бака: 0,31 л.
• объем масляного бака: 0,21 л.
• длина шины: 40 см.
• вес: 5,1 кг. без заправленных жидкостей.
• гарантия: 1 год.
• страна производства: Китай.

В 2017 году стали выпускать бензопилу Patriot РТ 4016 с мощностью 2,5 л.с. Родина бренда США, производится в Китае.

Цена бензопилы Patriot РТ 4016 в среднем по Яндекс.Маркет составляет 5500 рублей.

Преимущества и недостатки

Как и любое устройство, 3-х полосные колонки имеют свои преимущества и недостатки. Они касаются звука, удобства использования и сложности установки. Вот плюсы и минусы трехполосных систем, в сравнении с двухполосными:

Преимущества:

• Модульная акустика с тремя динамиками имеет лучшее качество звучания, нежели системы из 2-х полос;
• Полочная акустика отлично подходит для клубов и концертных залов;
• Помогает добиться более равномерного распределения звука в помещении;
• Более гибкая система настроек;
• Широкая функциональность.

Недостатки:

• Занимает больше места, чем двухполосная акустика;
• Сложнее настроить звучание;
• Сложнее установить, поскольку для равномерного звука необходимо особое расположение модулей;
• Стоимость выше, чем у двухполосной акустики;
• Ремонт обойдется дороже, из-за особенностей конструкции.

Несмотря на все недостатки, профессиональные музыканты и меломаны отдают предпочтение трехполосным активным акустическим системам из-за улучшенных звуковых характеристик. Однако не стоит покупать устройства с четырьмя и более модулями, поскольку далеко не каждый человек способен правильно их настроить.

Конструкционные особенности

В стандартной разработке пила Patriot по максимуму унифицирована с однотипными моделями. На практике — это взаимозаменяемость широкого ассортимента запасных частей, в том числе пильных гарнитур других брендов и расходных горюче-смазочных материалов.

В конструкцию новых моделей вводятся характерные для элитных моделей европейского производства технические усовершенствования, в частности:

• изготовление нагруженных деталей шатунного кривошипа из кованой стали;
• хромировка рабочей поверхности цилиндра;
• установка поршней с двумя компрессионными кольцами;
• применение схем двухконтурной очистки воздуха и инерционных включателей механизма аварийной остановки.

Преимущества и недостатки бензопилы Patriot PT 4016

По сравнению с предшествующими моделями Patriot PT 4016 обладает следующими плюсами:

• хорошая сборка узлов и агрегатов;
• надежность срабатывания системы остановки цепи;
• свободный доступ к узлам настройки и регулировки;
• экономичная работа карбюратора Walbro;
• эстетичный дизайн.

Недостатки

Критичных недостатков у Патриот 4016 нет, есть недочеты присущие большинству бензопил производимых в Китае. Отметим часто встречающиеся:

1. Функция подачи масла несовершенна. В некоторых случаях масло подается в недостаточном количестве, имеют место случае не герметичности системы обеспечения смазки.
2. Невысокая надежность стартера. Встречаются случаи обрыва шнура стартера. Чтобы предотвратить эту поломку, стоит аккуратно заводить инструмент, без сильных рывков и главное не выдергивать шнур до конца.

Стартер часто выходит из строя. Если у вас приключилась такая беда, а работать нужно, то не расстраивайтесь. Как правило просто рвется веревка, все что нужно так это добраться до места ее крепления и снова закрепить.

Из недостатков в сравнении с конкурентами стоит отметить значительную шумность. Издаваемый шум в dB в инструкции по эксплуатации не написан. Такой вывод был сделан на основании отзывов реальных владельцев.

Регулировка карбюратора

Настройка карбюратора на бензопиле Патриот выполнена на заводе с использованием специальных устройств и приборов, и в дальнейшем после покупки не требуется. Нужна она только в случае поломки инструмента.

Регулировка карбюратора производится вращением трех винтов: качества, количества и холостого хода. Идеальным условием настройки считается максимальная мощность двигателя в соотношении с минимальным расходом топлива.

Если по каким-то причинам вам нужно настроить карбюратор, рекомендуем ознакомиться с информативной статьей – руководством о настройке карбюратора на бензопилах Партнер.

Не забывайте, обязательным условием для настройки является чистый воздушный фильтр и прогретый двигатель.

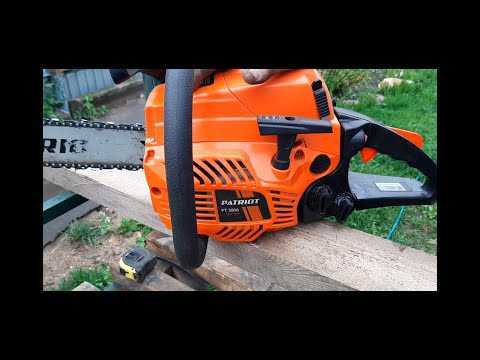

Описание и характеристики цепной бензиновой пилы Patriot PT 3816

Назначение цепной пилы сугубо бытовое: обрезка кустарника, расчистка деревьев от старых веток, кронирование, заготовка топлива для бань, каминов и печей. Иногда бензопилу Патриот 3816 РТ можно встретить на небольших стройках (при возведении простых деревянных строений). Пила не предназначена для сильных нагрузок, однако одного полного бака топливной смеси ей вполне хватит на 40-50 минут работы, после чего необходимо сделать перерыв, дать охладиться инструменту.

Весит цепная пила 4,85 кг. Запуск одноцилиндрового 2-х тактного ДВС на 2 л. с. осуществляется ручным стартером (задействована система легкого старта), кнопка газа для большей безопасности снабжена блокировкой. Зажигание бесконтактное. Эффективно работает демпферная система виброгашения, система торможения цепи (остановка цепи происходит за доли секунды при срабатывании тормоза), масляный насос.

Удобное расположение воздушного фильтра, не менее удобный доступ к фильтру и свече зажигания, пользователь может самостоятельно разобрать, починить и обратно собрать бензоинструмент. Производитель укомплектовал бензопилу направляющей на 40 см. Цепь состоит из 57 звеньев.

Линейка Garden Home

В 1999 году, когда бензопилы Патриот появились на рынке России, они продавались под брендом Garden Home (Гарден Хоум), т.к. производитель не мог находиться под своим родным брендом. Компания Гарден Хоум стала своего рода проводником для Патриота на рынок России. В 2013 году компания Патриот получила возможность продавать инструменты под своим брендом, после чего фраза Garden Home полностью исчезла из названия бензопил.

Часто мы получаем вопросы от наших посетителей, в которых просят объяснить, чем отличаются бензопилы серии Garden Home от Patriot. Ответ – ничем! Все это сделано из-за маркетинговых и правовых соображений.

Руководство по эксплуатации

По сути инструкция — это технический паспорт бензоинструмента Партнер. В ней собрана полная информация об изделии, помогающая новоявленному владельцу бензопилы быстро овладеть необходимыми навыками. Перечислим разделы:

1. Знакомство с устройством бензопилы Партнер 3816.
2. Таблица характеристик модели РТ 3816.
3. Что входит в комплект к бензопиле Patriot PT 3816.
4. Безопасность оператора при работе с бензоинструментом.
5. Принципы ведения распиловочных работ.
6. Подготовка бензоинструмента к работе.
7. Порядок запуска цепной пилы Патриот.
8. Работы по обслуживанию бензопилы.
9. Выявление, устранение неисправностей, их причины.

Комплектация

Кроме самой бензопилы Патриот 3816 в комплекте присутствуют:

1. Средства защиты:
   • перчатки;
   • очки.
2. Режущая оснастка:
   • шина (40);
   • цепь (57).
3. Чехол на шину.
4. Бутылка для смешивания масла и бензина с мерными делениями.
5. Универсальный ключ.
6. Надфиль.
7. Руководство по эксплуатации.
8. Упаковка.

Меры безопасности

1. Нельзя курить вблизи цепной пилы Patriot PT 3816.
2. Заправка производится при выключенном моторе.
3. Место заправки должно находиться на расстоянии не менее 5 м от рабочей зоны.
4. Бензопила заправляется только свежей топливной смесью.
5. Оператор обязан обеспечить свою безопасность на рабочем месте, используя:
   • спецодежду;
   • очки;
   • перчатки;
   • наушники.
6. Не допускать посторонних к месту проведения распиловочных работ.
7. Запрещено работать с неисправным инструментом.
8. Следить за состоянием цепи, крепежей, масляным и топливным бачками.
9. Соблюдать правила пиления, не пилить концом шины.

Подготовка к эксплуатации пилы Партнер 3816 РТ

1. Монтаж режущего узла.
2. Натяжка цепного механизма.
3. Приготовление топливной смеси из 2Т моторного масла Patriot и 92-го неэтилированного бензина. Рабочее соотношение 32/1.
4. Заправка.
5. Масляный бак заполняется патриотовским маслом для цепи.
6. Проверяется надежность крепежных соединений.
7. Выполняется запуск бензопилы Патриот 3816.
8. При работающем моторе проверяются:
   • холостой ход;
   • подача масла;
   • торможение цепи.

Техобслуживание пилы Patriot PT 3816

1. Регулярно проводятся очистительные работы, чистке подлежат:
   • режущая оснастка;
   • звездочки;
   • свеча зажигания (при нагаре);
   • карбюратор;
   • корпус бензопилы;
   • фильтры;
   • каналы подающие масло к цепи.

1. Смазочные работы.
2. Заточка режущей цепи.
3. Регулировочные работы:

• • карбюратора;
  • маслонасоса.

На видео показано, как самостоятельно отрегулировать карбюратор у бензопилы Партнер 3816:

Видео

Неполадки, их причины и способы устранения

1. ДВС не заводится:
   • неправильно произведен запуск бензопилы.
   • закончилось топливо;
   • старая смесь;
   • карбюратор требует чистки или настройки;
   • забились фильтры;
   • износ поршневой системы;
   • свеча не отвечает (сгорела, нагар, намок наконечник);
   • зажигание не срабатывает;
   • в/в провод оборван;
   • вытянута воздушная заслонка.
2. Мотор задымился:
3. Пила не развивает обороты, глохнет при нагрузке:
   • осмотрите свечу. возможно требуется ее очистка или замена;
   • проверьте и почистите фильтр;
   • отрегулируйте карбюратор;
   • замените топливо.
4. Цепное масло не поступает на шину:
   • долейте масло в бак;
   • очистите масляные каналы.
5. Слетает цепь с шины:

Полная версия инструкции к бензопиле Patriot PT 3816: Скачать руководство по эксплуатации

Инструкция по эксплуатации: запуск

Довольно часто после покупки описываемого оборудования пользователи задаются вопросом о том, как завести бензопилу. На первом этапе следует установить тормоз цепи в нерабочее положение. Для этого ручка тормоза сдвигается вперед. Затем в горловину топливного бака необходимо залить топливную смесь. В бак для смазки цепи заливается масло. Емкости для смазки и топлива отмечены соответствующими значками.

Теперь можно установить зажигание в соответствующее положение. Рычаг воздушной заслонки полностью вытягивается. Этим вы установите его в положение «Запуск». Теперь следует нажать несколько раз на кнопку праймера. Это будет способствовать заполнению топливной смесью карбюратора.

Бензопила укладывается на устойчивую поверхность. При этом цепь должна вращаться свободно и находиться на безопасном расстоянии от окружающих предметов. Прочитав инструкцию по эксплуатации бензопилы «Патриот- 3816», вы сможете понять, что на следующем этапе нужно удерживать переднюю ручку, установив правую ногу на основание задней ручки. Свободной рукой при этом вы сможете потянуть за ручку стартера. Он должен зацепиться.

На длину до 30 см ручка стартера плавно подтягивается. Затем вы должны ее опустить. Рычаг воздушной заслонки следует установить в среднее положение. Требуется несколько раз дернуть за ручку стартера, пока двигатель не заведется. Ему следует позволить прогреться в течение 15 секунд. Затем можно нажать на курок газа и убрать рычаг воздушной заслонки.

Заключение

Пила Патриот, надежная, не дорогая и практичная бензопила. Её можно ремонтировать самостоятельно или в сервисном центре. Мощности двигателя достаточно для выполнения любых задач по дому и не только. Стоимость бензопилы 5200, её характеристики и качество сбалансированы в пользу покупателя, что делает покупку выгодной.
