Чем прошить микросхему?

Программаторы — это устройство для записи (считывания) информации в память микросхем или другое устройство. При смене прошивки телемастера выбирают программаторы:

• Postal-2,3 — универсальный программатор по протоколам I2C, SPI, MW, IСSP и UART. Подробно — Программатор Postal — сборка, настройка
• TL866 (TL866A, TL866CS) — универсальный программатор через USB интерфейс
• CH341A — самый дешевый (не дорогой) универсальный программатор через USB интерфейс для FLASH и EEPROM микросхем
• RT809H — универсальный программатор EMMC-Nand, FLASH, EEPROM памяти через интерфейсы ICSP, I2C, UART, JTAG
• Willem — с параллельным и последовательным интерфейсом, поддержка чипов EEPROM, Flash, PIC, AVR и др.
• JTAG адаптеры — используются для программирования и для отлаживания прошивок

Практика ремонта

Поступил в ремонт

телевизор TCL LED32D2900S

с неисправностью подсветки матрицы

Подсветка данной модели телевизора состоит из двух лент по 6 светодиодов 6V 1.8W размера 3030 на алюминиевой подложке. Диагностика показала неисправность крайнего светодиода верхней ленты. Для ремонта подобных линеек я использую светодиоды Lextar 1,8 Вт 3030 6в.

Так как ленты выполнены на алюминиевой подложке, для замены светодиодов необходимо использовать нижний подогрев с температурой не менее 350 градусов в комплекте с феном, иначе алюминиевый материал подложки не даст нормально прогреть места посадки светодиодов:

Рекомендую обязательно менять все светодиоды. После замены линзы приклеиваю способом описанным здесь: Монтаж рассеивающих линз после замены светодиодов подсветки LED телевизоров.

Самый лучший и быстрый способ ремонта — это заменить все линейки комплектом. Линейки подсветки матрицы телевизора TCL LED32D2900S имеют маркировку 32D2900:

Комплект линеек подсветки для TCL LED32D2900S можно купить здесь:

TP.S512.PB776 доработка и уменьшение тока.

После ремонта подсветки в обязательном порядке необходимо уменьшить ток питающий светодиоды. Телевизор собран на базе платы TP.S512.PB776 с интегрированым блоком питания. Управление подсветкой реализовано LED драйвером GB98AERN. Типовая схема подключения GB98AERN представлена на рисунке ниже:

Ток питания светодиодов регулируется по выводу ISET (6-й pin) и обратно пропорционален номиналу датчика тока в виде двух резисторов RB812 и RB813 (по схеме) подключенных между собой паралельно и посаженных на землю.

В данном случае на плате TP.S512.PB776 на выводе ISET драйвера GB98AERN имеются два посадочных места для этих резистов, но в заводском исполнении установлен только один SMD резистор номиналом 15kOm:

Для уменьшение тока необходимо увеличить номинал данного резистора. Ток подсветки в заводском исполнении составил 250 mA:

Для начала вместо данного SMD резистора я установил обычный резистор 20kOm 0.25W от вывода ISET драйвера на землю, предварительно удалив родной SMD резистор на 15kOm. Замеры тока показали значение 190 mA:

Чтобы еще более уменьшить ток установил вместо 20k последовательно два резистора 20K и 10K с 6-го pin драйвера GB98AERN на землю:

При этом ток подсветки ограничился значением в 130 mA:

После выполненных работ телевизор вернулся в рабочее состояние:

Источник



Сеть и подключение устройств

Сетевые технологии Сетевые стандарты, позволяющие подключаться к интернету и домашним сетям по беспроводным и проводным подключениям.	LAN Wi-Fi 802.11b (IEEE 802.11b-1999) 802.11g (IEEE 802.11g-2003) 802.11n (IEEE 802.11n-2009) Bluetooth
Порты подключения переферии Слоты для карт памяти, USB-порты, аудио/видео разъёмы и прочие интерфейсы, благодаря которым можно подключить разнообразные устройства.	1 x USB 2.0 (max 0.5 A) 1 x Ethernet RJ45 2 x HDMI 1.4 (ARC; CEC) 1 x Satellite In (Main; F-type female) 1 x AV Composite In 3.5 mm jack 1 x S/PDIF 1 x 3.5 mm Audio Out 1 x Antenna (RF) (female) 1 x CI+ 1.3

Почему надо ограничивать ток светодиодов подсветки.

Пригодится для тех, кто хочет начать производить ремонт телевизоров своими руками. Предупреждаю, что замена подсветки весьма аккуратная и кропотливая работа, требующая не только внимания, но и опыта. Если нет уверенности в положительном результате вашего начинания, то лучше предоставить такую работу мастеру с опытом разборки панели и замены светодиодных планок. Если всё-таки вы решились на самостоятельный ремонт, то не забудьте по окончании ремонта сделать доработку БП.

Из проведённых маркетинговых исследований доказано, что из стоящих рядом телевизоров, покупатель выберет самый яркий и насыщенный, хотя будет уверен, что выбрал «самые натуральные цвета». Для увеличения продаж своих брендов, производитель умышленно завышает ток светодиодов подсветки тем самым привлекая взгляды покупателя. К сожалению для потребителя, такой изыск от производителя иногда обходится слишком дорого. Потребляя большой ток, светодиоды перегреваются и выходят из строя. Экран телевизора гаснет, а посветив фонариком, иногда можно увидеть силуэты изображения. Пришёл момент ремонтировать или менять подсветку телевизора. Лучший способ — полностью заменить планки подсветки. Вариант хороший, но самый дорогой. Есть и другие варианты — замена только неисправных планок подсветки или ремонт планок подсветки заменой светодиодов. Это дешевле, но менее надёжно. Однако в любой ситуации, после восстановления подсветки необходимо доработать блок питания телевизора, уменьшив ток, потребляемый светодиодами. Ниже будут описаны способы таких доработок. Информация о доработках получена из сервисных бюллетеней производителей, личного опыта, и нарыта на просторах интернета. Обязательно проверена на личном опыте. Методы доработок драйверов подсветки будут пополняться. Пути могут быть разными, но цель одна — снизить потребляемый ток подсветки. Кстати, для человеческого глаза, такое изменение тока подсветки почти не заметно.

Первым делом информация из сервисных бюллетеней от Samsung. Заметьте, они сами вогнали телевизоры в экстремальный режим, а потом сами же рекомендуют снижать ток.Доработка необходима для уменьшения потребления тока светодиодными планками, и как следствие продление срока службы светодиодов. Пожалуйста, поделитесь своими наработками, замечаниями и предложениями в комментарии к странице. Если вам пригодилась информация, приведённая ниже, то в качестве благодарности перейдите, пожалуйста на главную страницу.

Характеристики TCL L43S6500

Основные характеристики

Тип

ЖК-телевизор

Диагональ

42.5″ (108 см)

Формат экрана

16:9

Разрешение

1920×1080

Разрешение HD

1080p Full HD, HDR

Стандарт HDR

HDR 10

Светодиодная (LED) подсветка

есть, Direct LED

Стереозвук

есть

Индекс частоты обновления

60 Гц

Smart TV

есть

Платформа Smart TV

Android TV

Год создания модели

2018

Яркость

320 кд/м2

Контрастность

4000:1

Угол обзора

178°

Время отклика пикселя

6.5 мс

Прогрессивная развертка

есть

Прием сигнала

Поддержка стереозвука NICAM

есть

Поддержка DVB-T

DVB-T MPEG4

Поддержка DVB-T2

есть

Поддержка DVB-C

DVB-C MPEG4

Телетекст

есть

Звук

Мощность звука

16 Вт (2×8 Вт)

Акустическая система

два динамика

Объемное звучание

есть

Декодеры аудио

Dolby Digital, DTS

Автоматическое выравнивание громкости (AVL)

есть

Интерфейсы

Входы

AV, HDMI x2, MHL, USB, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11n, Miracast

Выходы

коаксиальный

Версия интерфейса HDMI

HDMI 1.4

Поддержка Wi-Fi

есть

Разъем для наушников

есть

Встроенная память

8 Гб

Таймер сна

есть

Защита от детей

есть

Дополнительно

Возможность крепления на стену

есть

Вес с подставкой

7.5 кг

Вес без подставки

7.4 кг

Дополнительная информация

тип затемнения Micro Dimming

Перед покупкой уточняйте характеристики и комплектацию у продавца.

Как ремонтировать LCD матрицы?

LCD Panel (ЖК панель, матрица) — сложный и дорогой компонет в телевизорах. Во многих случаях ее восстановление требует опыт и специальное оборудование. Неисправность может быть вызвана залитием жидкостью, механическим повреждением, внутренним дефектом. Обсуждаются вопросы неисправности матрицы ЖК телевизоров и их устранение:

• замена залитых распределительных планок
• восстановление, замена драйверов
• ремонт шлейфов (переклейка, замена)
• некоторые повреждения стекла
• и другие

Также рассмотрены ремонты связанных с панелью модулей и плат — T-CON, подсветка, замена светодиодов, и взаимозаменяемость матриц жк телевизоров. Если Вы не имеете опыт для ремонта телевизионных матриц, на форуме вы можете найти исполнителя.

Источник

Доработка платы TP.MS3463S.PB782

Доработка материнских плат в телевизорах основанных на плате TP.MS3463S.PB782 включает в себя работу по уменьшению тока на подсветку, это необходимо для увеличения срока службы новых светодиодов.

В данной плате питание подсветки построено на драйвере MPS1546

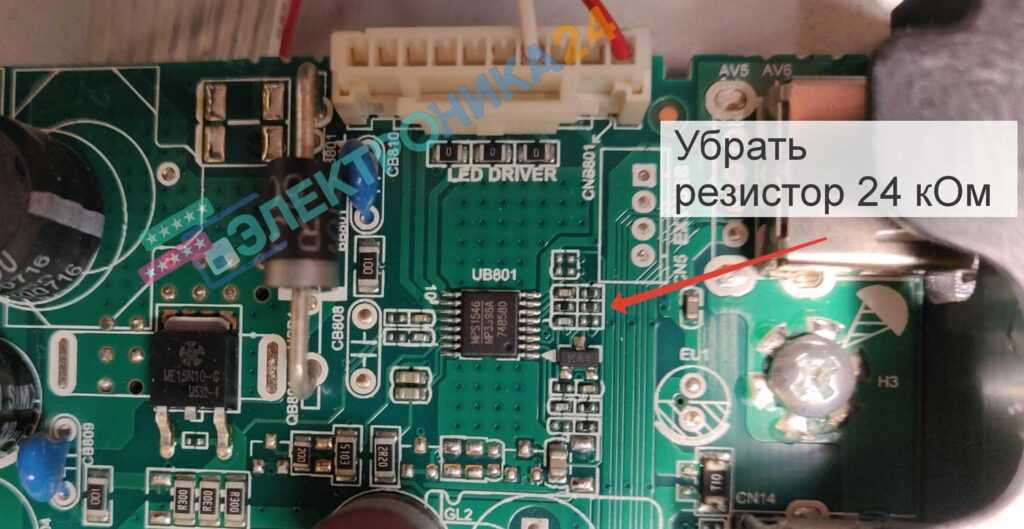

Чтобы понизить ток подсветки выпаиваем резистор на 24 кОм, показанный на фото ниже:

Сервисное меню на телевизоре 32S17

В качестве альтернативны (лучше уменьшить ток по первому способу) продления срока службы подсветки можно уменьшить подсветку в сервисном меню.

Вход в сервисный режим на телевизоре Telefunken TF-LED32S17T2 осуществляется последовательным нажатием следующих клавиш на пульте дистанционного управления: Sourse 2-5-8-0.

Для уменьшения нагрузки на подсветку выбираем пункт Panel Settings, далее Backlight и устанавливаем значение на уровне 70 пунктов.

Источник

Электропитание и энергопотребление

Сеть 110 В Возможность работать в сети с напряжением 110 вольт и допустимый разброс напряжения, при котором производитель гарантирует работоспособность.	Нет данных
Сеть 220 В Возможность работать в сети с напряжением 220 вольт и допустимый разброс напряжения, при котором производитель гарантирует работоспособность.	220 В — 240 В
Частота Допустимый диапазон частоты в сети переменного тока, при котором производитель гарантирует работоспособность.	50 Гц — 60 Гц
Потребляемый ток	Нет данных
Энергопотребление в выключенном состоянии Мощность, которую потребляет устройство после отключения	0.5 Вт
Энергопотребление в режиме сна Мощность, которую потребляет устройство в врежиме сна или ожидания, в который большинство телевизоров входит при длительном отсутствии сигнала.	0.5 Вт
Энергопотребление в режиме ЭКО	Нет данных
Энергопотребление в режиме работы Средняя мощность, которую дисплей потребляет при обычной работе длительное время.	75 Вт
Класс энергоэффективности Принятый в Евросоюзе стандарт, указывающий на энергопотребление устройств. Классификация включает в себя следующие значения: A+++, A++, A+, A, B, C, D, E, F, G. A+++ — самые энергоэффективные устройства.	Нет данных

Поддерживаемые форматы мультимедиа

Форматы видео файлов Перечень поддерживаемых устройством форматов видео. Вы можете напрямую подключить внешний жёсткий диск или передать по сети файл и открыть его, если он поддерживается.	AVI (Audio Video Interleaved, .avi) DivX (.avi, .divx, .mkv) H.263 H.264 / MPEG-4 Part 10 / AVC video MKV (Matroska Multimedia Container, .mkv .mk3d .mka .mks) MP4 (MPEG-4 Part 14, .mp4, .m4a, .m4p, .m4b, .m4r, .m4v) MPEG-4 TS (MPEG Transport Stream, .ts, .tsv, .tsa) WMV (Windows Media Video, .wmv)
Форматы графических файлов Перечень поддерживаемых устройством форматов графики. Вы можете напрямую подключить внешний жёсткий диск или передать по сети файл и открыть его, если он поддерживается.	JPEG GIF PNG BMP
Форматы аудио файлов Перечень поддерживаемых устройством форматов аудио. Вы можете напрямую подключить внешний жёсткий диск или передать по сети файл и открыть его, если он поддерживается.	AAC (Advanced Audio Coding) AC3 / AC-3 FLAC (Free Lossless Audio Codec, .flac) MP3 (MPEG-2 Audio Layer II, .mp3) WMA (Windows Media Audio, .wma) WAV (Waveform Audio File Format, .wav, .wave)

Характеристики TCL L40S6500

Основные характеристики

Тип

ЖК-телевизор

Диагональ

39.5″ (100 см)

Формат экрана

16:9

Разрешение

1920×1080

Разрешение HD

1080p Full HD, HDR

Стандарт HDR

HDR 10

Светодиодная (LED) подсветка

есть, Direct LED

Стереозвук

есть

Индекс частоты обновления

60 Гц

Smart TV

есть

Платформа Smart TV

Android

Год создания модели

2018

Яркость

320 кд/м2

Контрастность

5000:1

Угол обзора

178°

Время отклика пикселя

8.5 мс

Прогрессивная развертка

есть

Прием сигнала

Поддержка стереозвука NICAM

есть

Поддержка DVB-T

DVB-T MPEG4

Поддержка DVB-T2

есть

Поддержка DVB-C

DVB-C MPEG4

Телетекст

есть

Звук

Мощность звука

16 Вт (2х8 Вт)

Акустическая система

два динамика

Объемное звучание

есть

Декодеры аудио

Dolby Digital, DTS

Автоматическое выравнивание громкости (AVL)

есть

Интерфейсы

Входы

AV, HDMI x2, MHL, USB, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11n, Miracast

Выходы

коаксиальный

Версия интерфейса HDMI

HDMI 1.4

Поддержка Wi-Fi

есть

Разъем для наушников

есть

Встроенная память

8 Гб

Таймер сна

есть

Защита от детей

есть

Дополнительно

Возможность крепления на стену

есть

Стандарт крепления VESA

100×100 мм

Размеры с подставкой (ШxВxГ)

905x577x194 мм

Вес с подставкой

6.1 кг

Размеры без подставки (ШxВxГ)

905x518x74 мм

Вес без подставки

6 кг

Дополнительная информация

тип затемнения Micro Dimming

Перед покупкой уточняйте характеристики и комплектацию у продавца.

Эргономика

Крепление VESA Стандарт крепления VESA позволяет подобрать крепление или кронштейн для удобного закрепления телевизора. Существуют как простые неподвижные крепления на стену, так и дорогие кронштейны с 3 степенями свободы, позволяющие установить телевизор под нужным углом.	Да
Стандарт VESA В зависимости от размера и массы устройства, применяются различные крепления.	100 x 100 мм
Съёмная подставка Возможность снять подставку, иначе, «ножку» телевизора. Будет полезно, если вы хотите закрепить его на стене.	Да
Регулировка по высоте (вверх / вниз) Возможность регулировать высоту подставки телевизора, поднимая и опуская его над поверхностью. Позволяет установить экран точно на уровне глаз.	Нет
Поворот в портретный режим Возможность повернуть на 90° или больше.	Нет
Поворот по горизонтали (налево / направо) Возможность поворачивать устройство вокруг своей оси по горизонтали. Заменяется поворотом вместе с подставкой.	Нет
Максимальный угол поворота налево	Нет данных
Максимальный угол поворота направо	Нет данных
Наклон по вертикали (вперёд / назад) Возможность наклона экрана вперёд или назад для подбора оптимального угла просмотра.	Нет
Наклон вперёд Максимальный угол, на который можно наклонить экран вперёд.	Нет данных
Наклон назад Максимальный угол, на который можно наклонить экран назад.	Нет данных

Камеры TCL 10L

При ярком освещении фото получаются удачными – у них хорошая глубина резкости и высокая точность передачи цветов. При увеличении можно заметить потерю деталей, хотя она некритичная.

При съёмке с помощью ультраширокоугольного объектива заметны искажения по краям кадра. Но, для социальных сетей или просмотра на телефоне их достаточно. Фотографии выходят с хорошим качеством. А вот макрообъектив в 10L разочаровывает – снимки выглядят плоско и теряют в детализации.

При съёмке в тёмное время суток придётся надеяться на удачу. Фото с основной линзы на 48 МП могут получиться неплохими, если крепко держать телефон и использовать ночной режим. Однако, глубины резкости результатам не хватает, есть заметный шум. В ультраширокоугольном режиме при плохих условиях появляются сильные искажения по краям.

Фронтальная камера позволяет делать качественные фото, хотя в Портретном режиме размытие заднего фона не лучшее. Что насчёт видео при слабом освещении? На деле это отличный способ получить общие материалы, но, не ждите образцового качества.

⇡#Автономная работа

Сочетание крупного IPS-дисплея и не самого емкого аккумулятора изначально не позволяли рассчитывать на рекорд. Честно говоря, для смартфона с экраном в 6,53 дюйма при соотвествующих размерах корпуса батарея оказалась удивительно скромной – всего 14,52 Вт⋅ч (3820 мА⋅ч, 3,8 В). В стандартном тесте, который подразумевает зацикленное воспроизведение HD-видеоролика на максимальной яркости экрана с активным Wi-Fi соединением смартфон продержался чуть больше 11 часов. Вроде бы результат неплохой, но на практике смартфона не всегда хватает на полный день работы без подзарядки, особенно если вы любите читать с экрана.

Хорошая новость состоит в том, что TCL Plex поддерживает быструю зарядку (Quick Charge 3.0) и имеет 18-ваттный адаптер в базовом комплекте поставки. 50% заряда аккумулятор набирает всего за полчаса, так что короткого сеанса у розетки будет достаточно, чтобы спасти себя от полной разрядки ближе к вечеру.

Качество изображения

Шаг пикселя Термин, применимый к современным LED экранам. Измеряется расстояние между соседними пикселями в миллиметрах, влияет на зернистость экрана, рыхлость шрифтом и оптимальное расстояние от человека до дисплея.

0.49 мм
Плотность пикселей Число пикселей, расположенных на одном квадратном дюйме матрицы. Влияет на зернистость экрана, рыхлость шрифтом и оптимальное расстояние от человека до дисплея.

51 ppi
Глубина цвета матрицы Важный параметр для тех, кто работает с цветом, например, обрабатывает фотографии. Наибольшее распространение получили телевизоры с 8-битными матрицами. Дисплеи с большей глубиной цвета и разрядностью стоят ощутимо дороже.

8 бит
FRC (Frame rate control) Технология, увеличивающая глубину цвета матрицы. Во время работы быстро переключает пиксели между цветовыми оттенками, за счёт чего пользователь видит промежуточный оттенок

Обратите внимание, что некоторые люди уязвимы к подобному мерцанию, у них быстро устают глаза, появляется ощущение сухости. Тем не менее, большинство людей не ощущает никакого дискомфорта, а подавляющее количество телевизоров выпускается с FRC.

Нет
Количество отображаемых цветов
16777216
Битность цвета
24
sRGB
Нет данных
NTSC
Нет данных
DCI-P3
Нет данных
Rec

2020
Нет данных
Подсветка Современные матрицы не излучают свет, поэтому им нужна подсветка. Тип подсветки влияет на качество изображения, правильное отображение цветов, утомляемость глаз. Кроме того, со временем подсветка может деградировать, искажая цветопередачу.

Direct LED
Flicker-Free Производители, заботящиеся о вашем зрении, не используют регулировку яркости подсветки с помощью ШИМ (PWM) — широтно-импульсной модуляции, принцип работы которой заключается во включении и выключении светодиодов подсветки с высокой частотой, что приводит к усталости глаз. Обратите внимание, что многие модели телевизоров обеспечивают адекватную регулировку яркости лишь до какого-то предела, ниже которого в работу вступает ШИМ. Ищите обзор, в котором отсутствие ШИМ на любой яркости подтверждено измерениями.

Нет
Яркость Максимальная яркость дисплея. Все современные телевизоры выдают достаточную максимальную яркость. При покупке стоит проверить минимальную, чтобы вашим глазам было комфортно при слабом освещении.

кд/м2
Статический контраст Величина, определяющая, какую контрастность может выдать телевизор одновременно на отдельно взятом кадре.

4000:1
Динамический контраст В большинстве случаев — маркетинг и реклама. Здесь указывают разницу между максимально возможным ярким и тёмным цветом на дисплее, что при реальном использовании практически невозможно. Обращайте внимание на статическую контрастность.

Нет данных
Углы обзора (по горизонтали / по вертикали) Углы обзора, при которых изображение, по мнению производителя, будет оставаться в рамках приемлемого качества. Будьте готовы к заметному искажению цвета.

178 / 178 °
