Гидравлические характеристики
Радиаторы типа Purmo Ramo снабжены вмонтированным термостатическим клапаном, и поэтому их гидравлическая характеристика определяется для комплекта радиатора с клапаном. Эта характеристика приведена в прикладываемой номограмме.
Пример подбора предварительной настройки:
Данные:
- потребность в тепле — Qc = 1160 Вт
- перепад температур — Δt = 20 K (80/60oC)
- потеря напора — Δp = 6 кПа = 6000 Па
- перерасчетная потеря — C = 1,163
Расчеты:
поток массы
q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 кг/ч
Для течения q = 50 кг/ч и потери напора 6000 Па считываем
с номограммы значение предварительной установки 3.

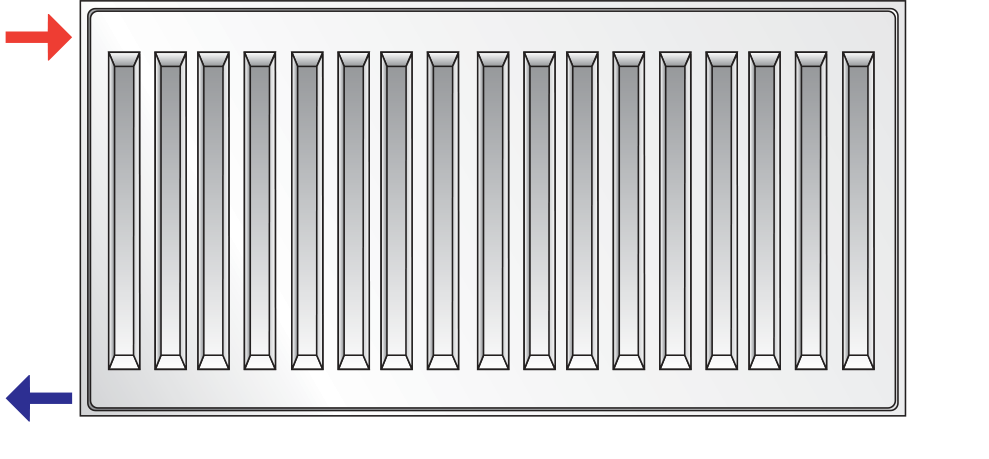

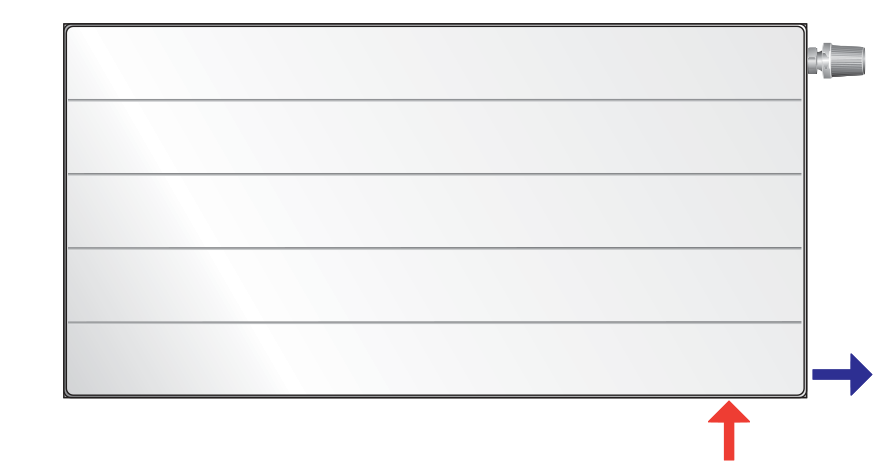

Способы подсоединения
Это наиболее популярное решение, позволяющее полсоединять радиаторы как справа, так и слева. Питательная труба должна быть подсоединена к верхнему штуцеру радиатора, а обратная – к нижнему. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%. |
Чаще всего применяется в радиаторах тип «С», когда система ЦО размещена в полу. Кроме того может использоваться в радиаторах типа «Н», а после выемки термостатического клапана – также в радиаторах типа CV и HV. При таком виде подсоединения теплоотдача радиатора будет примерно на 10% ниже номинальной. |

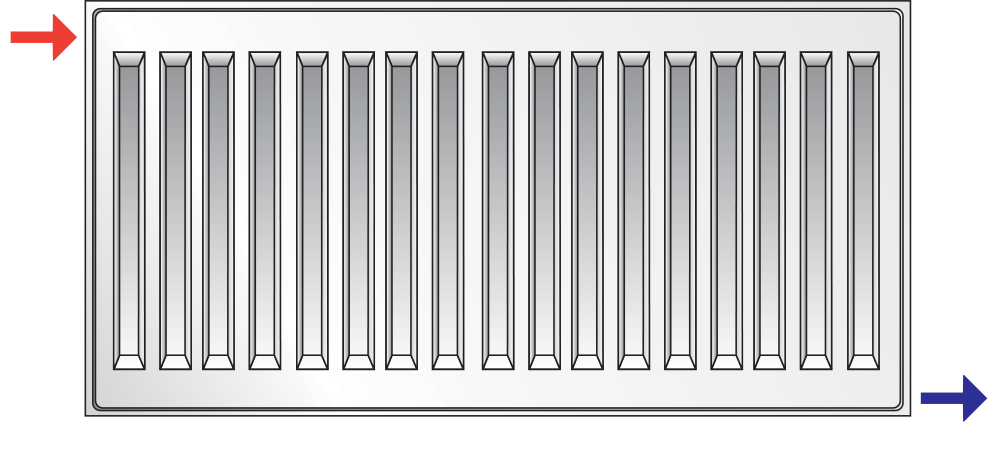

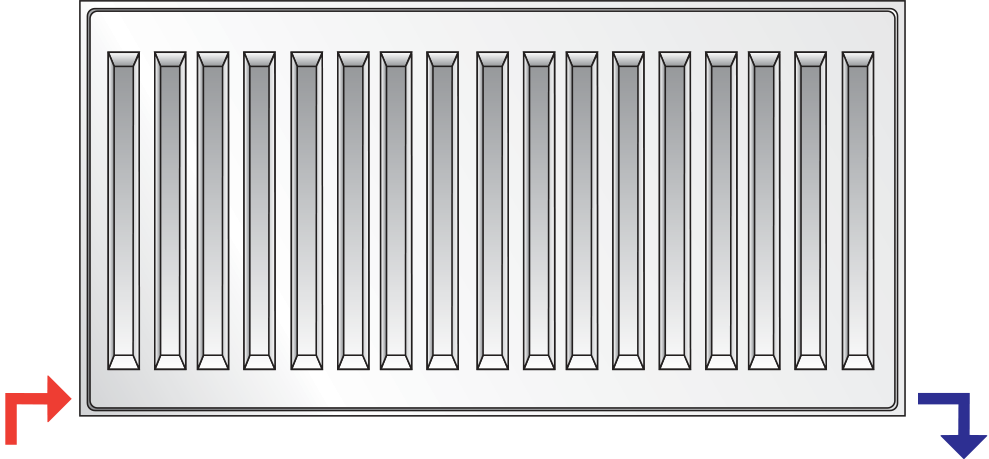

Перекрёстное подсоединениеРекомендуется для радиаторов длиной более 2 000 мм, а также для тех, длина которых вчетверо превышает высоту. Питательая труба должна быть подсоединена к правому или левому верхнему штуцеру, а обратная – к противолежащему нижнему штуцеру. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%. |

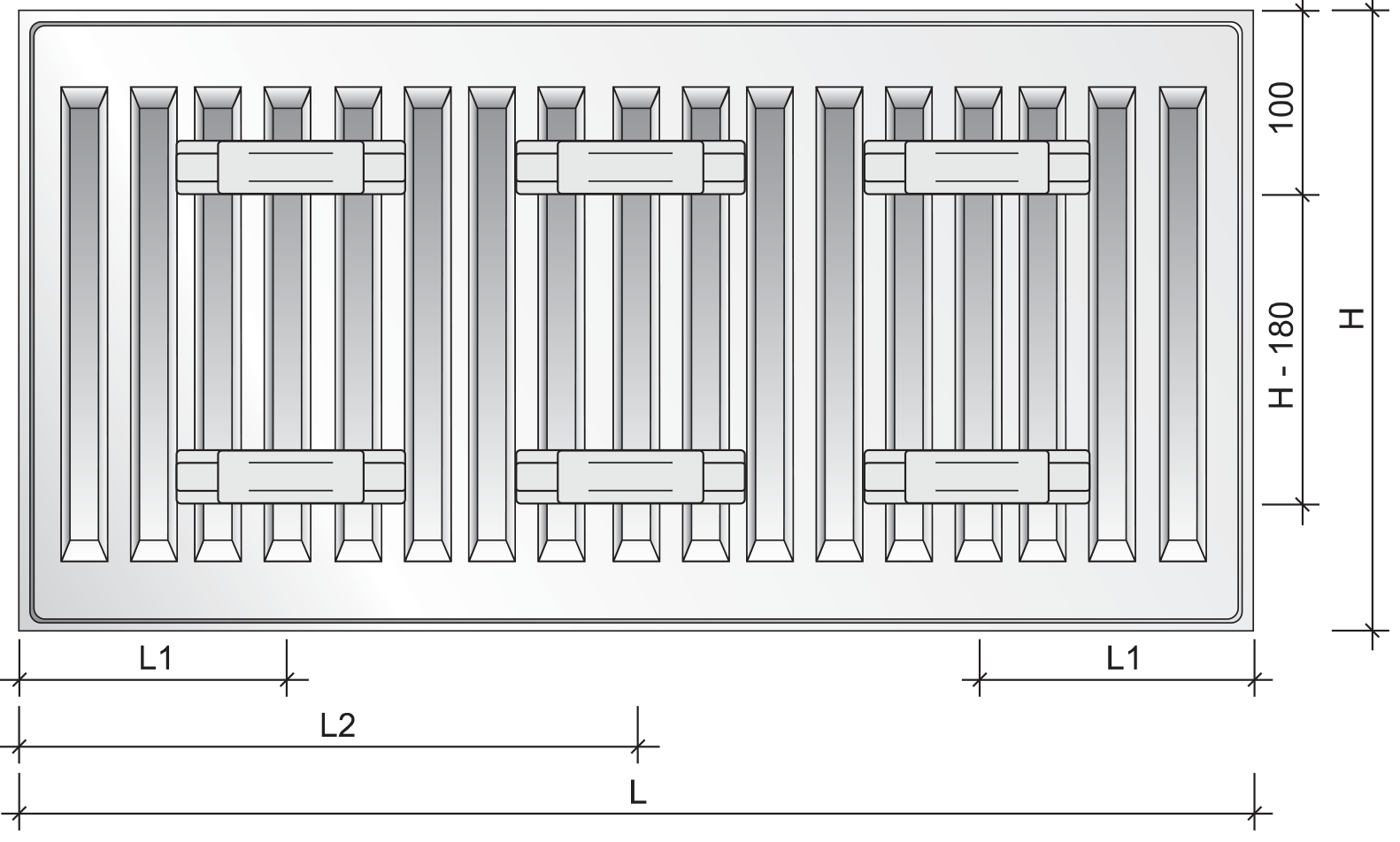

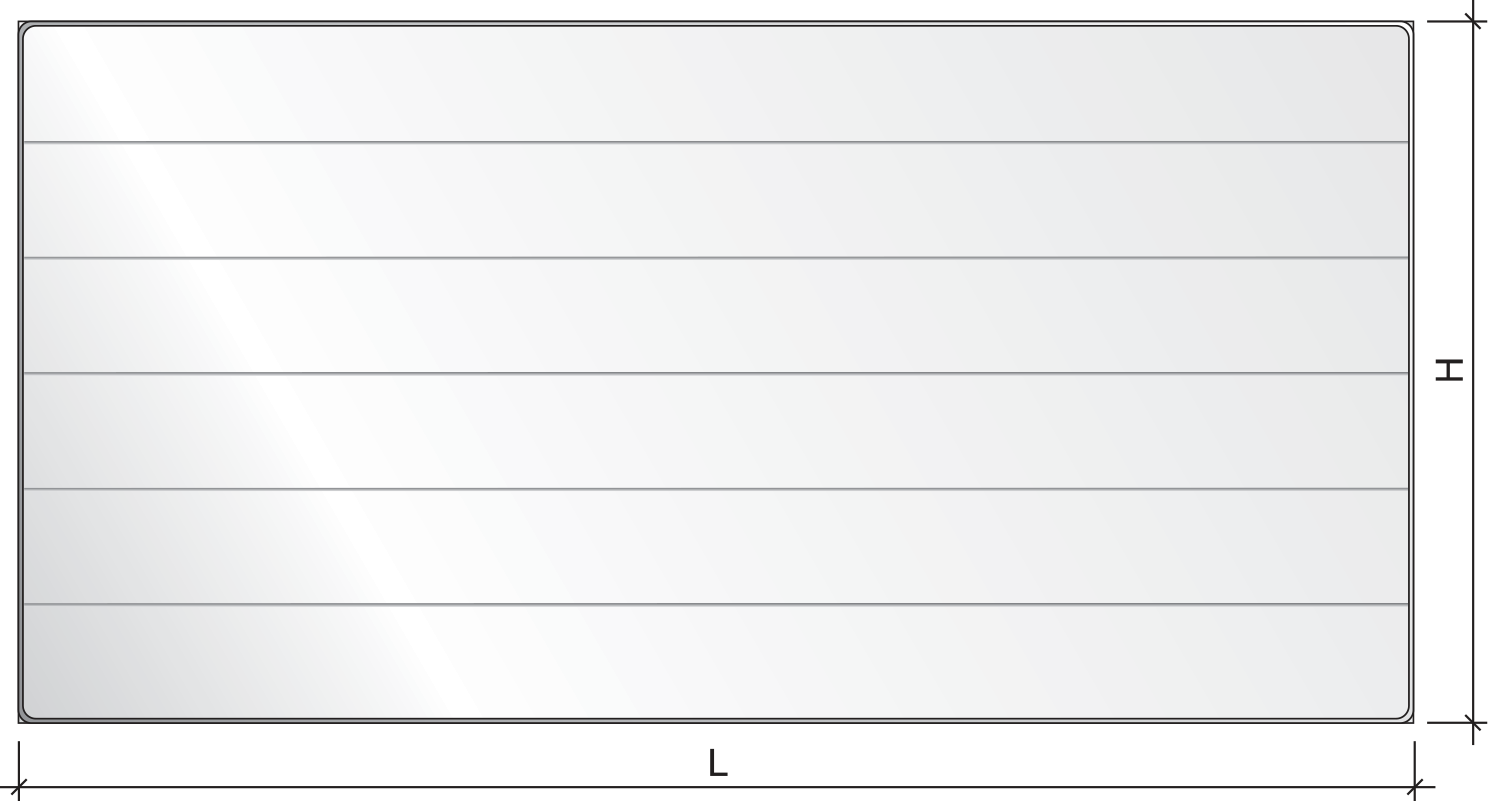

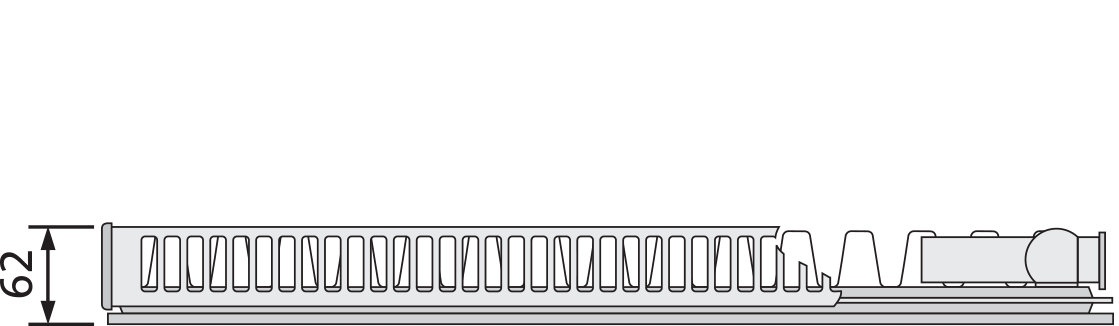

Размер радиаторов
 |
 |
 |
 |
Размеры радиаторов (в миллиметрах):
высота: 200*, 300**, 500, 600, 900
длинна: 400***, 500***, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2300**, 2600**, 3000**
h = монтажное расстояние
* — кроме RCV11s
* — кроме RCV21s
*** — кроме высота 200mm
Емкость и вес
Емкость и вес радиаторов PURMO Ramo Ventil Compact:
| Высота : | 200 | |||
|---|---|---|---|---|
| 21s | 22 | 33 | 44 | |
| Вес [kg/m]: | 12,6 | 15,5 | 22,2 | 28,8 |
| Емкость [l/m]: | 2,5 | 2,5 | 3,8 | 5,0 |
Вес приведен в килограммах на 1 метр длины радиатора
Водяная емкость приведена в дм3 на 1 метр длины радиатора
Гидравлические характеристики
Радиаторы типа Purmo Ramo Ventil Compact снабжены вмонтированным термостатическим клапаном,
и поэтому их гидравлическая характеристика определяется для комплекта радиатора с клапаном. Эта характеристика приведена в прикладываемой номограмме.
Пример подбора предварительной настройки:
Данные:
- потребность в тепле — Qc = 1160 Вт
- перепад температур — Δt = 20 K (80/60oC)
- потеря напора — Δp = 6 кПа = 6000 Па
- перерасчетная потеря — C = 1,163
Расчеты:
поток массы
q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 кг/ч
Для течения q = 50 кг/ч и потери напора 6000 Па считываем с номограммы значение предварительной установки 3.
Корректировочный коэффициент
| температура воды на подаче | температура обратной воды | величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C | |||||||
|---|---|---|---|---|---|---|---|---|---|
| температура воздуха tв в обогреваемом помещении | |||||||||
| tп | tо | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
| 105 | 100 | 0,42 | 0,44 | 0,46 | 0,49 | 0,50 | 0,52 | 0,54 | 0,55 |
| 95 | 0,43 | 0,45 | 0,48 | 0,51 | 0,52 | 0,54 | 0,56 | 0,58 | |
| 90 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,57 | 0,59 | 0,61 | |
| 85 | 0,47 | 0,49 | 0,52 | 0,55 | 0,57 | 0,59 | 0,61 | 0,64 | |
| 80 | 0,49 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,65 | 0,67 | |
| 75 | 0,51 | 0,53 | 0,57 | 0,61 | 0,63 | 0,66 | 0,68 | 0,71 | |
| 100 | 95 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,56 | 0,58 | 0,60 |
| 90 | 0,46 | 0,49 | 0,52 | 0,55 | 0,57 | 0,59 | 0,61 | 0,63 | |
| 85 | 0,48 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,64 | 0,66 | |
| 80 | 0,50 | 0,53 | 0,56 | 0,60 | 0,63 | 0,65 | 0,67 | 0,70 | |
| 75 | 0,52 | 0,55 | 0,59 | 0,63 | 0,66 | 0,68 | 0,71 | 0,74 | |
| 70 | 0,55 | 0,58 | 0,62 | 0,67 | 0,70 | 0,72 | 0,76 | 0,79 | |
| 95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
| 85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
| 80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
| 75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
| 70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
| 90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
| 80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
| 75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
| 70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
| 65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
| 85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
| 75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
| 70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
| 65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
| 60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
| 80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
| 70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
| 65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
| 60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
| 55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
| 75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
| 65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
| 60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
| 55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
| 50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
| 70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
| 60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
| 55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
| 50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
| 65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
| 55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
| 50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
| 60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
| 50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
| 45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
| 55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
| 45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
| 40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
| 50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
| 40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
| 35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
| 45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
| 35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
| 40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
| 30 | 1,96 | 2,25 | 2,79 | 3,61 | 4,21 | 5,01 | 6,14 | 7,87 |
|
|
|
 |
Гидравлические характеристики
Cопротивление течению воды через радиатор находится в зависимостиот потока ее массы.
Для однопанельных радиаторов типаC11 и H10 падение давленияв радиаторе описывается формулой:
Δp = 0,0160 * q2 Kv = 2,5 m3/h
Для многопанельных радиаторов типа C21s, C22 i C33 , а так же H20 и H30 падение давления в радиаторе описывается формулой:
Δp= 0,0105 * q2 Kv = 3,1 m3/hгде:Δp- сопротивление течению воды через радиатор, выражанное в паскалях q — поток массы воды, проходящей через радиатор, выраженный в килограммахв час [kg/h]
Радиаторы типа V и PV снабжены вмонтированным термостатическим краном, и поэтому их гидравлические характеристики определяются для комплекта радиатора с краном.
Тепловая мощность
|
длина |
параметры tz / tp / ti | тип | |||
|---|---|---|---|---|---|
| RCV 21 s | RCV 22 | RCV 33 | RCV 44 | ||
| 400 | 90/70/20 ˚C | ||||
| 75/65/20 ˚C | |||||
| 500 | 90/70/20 ˚C | ||||
| 75/65/20 ˚C | |||||
| 600 | 90/70/20 ˚C | 431 | 588 | 828 | 1054 |
| 75/65/20 ˚C | 341 | 467 | 654 | 829 | |
| 700 | 90/70/20 ˚C | 504 | 686 | 965 | 1230 |
| 75/65/20 ˚C | 398 | 545 | 763 | 967 | |
| 800 | 90/70/20 ˚C | 574 | 783 | 1103 | 1405 |
| 75/65/20 ˚C | 454 | 622 | 872 | 1105 | |
| 900 | 90/70/20 ˚C | 646 | 881 | 1241 | 1581 |
| 75/65/20 ˚C | 511 | 700 | 981 | 1243 | |
| 1000 | 90/70/20 ˚C | 719 | 979 | 1379 | 1756 |
| 75/65/20 ˚C | 568 | 778 | 1090 | 1381 | |
| 1100 | 90/70/20 ˚C | 791 | 1077 | 1517 | 1932 |
| 75/65/20 ˚C | 625 | 856 | 1199 | 1519 | |
| 1200 | 90/70/20 ˚C | 863 | 1175 | 1655 | 2107 |
| 75/65/20 ˚C | 682 | 934 | 1308 | 1657 | |
| 1400 | 90/70/20 ˚C | 1006 | 1370 | 1931 | 2458 |
| 75/65/20 ˚C | 795 | 1089 | 1526 | 1933 | |
| 1600 | 90/70/20 ˚C | 1150 | 1567 | 2207 | 2811 |
| 75/65/20 ˚C | 909 | 1245 | 1744 | 2210 | |
| 1800 | 90/70/20 ˚C | 1293 | 1762 | 2483 | 3162 |
| 75/65/20 ˚C | 1022 | 1400 | 1962 | 2486 | |
| 2000 | 90/70/20 ˚C | 1437 | 1958 | 2758 | 3513 |
| 75/65/20 ˚C | 1136 | 1556 | 2180 | 2762 | |
| 2300 | 90/70/20 ˚C | 1652 | 2251 | 3172 | 4039 |
| 75/65/20 ˚C | 1306 | 1789 | 2507 | 3176 | |
| 2600 | 90/70/20 ˚C | 1869 | 2545 | 3586 | 4567 |
| 75/65/20 ˚C | 1477 | 2023 | 2834 | 3591 | |
| 3000 | 90/70/20 ˚C | 2156 | 2937 | 4138 | 5269 |
| 75/65/20 ˚C | 1704 | 2334 | 3270 | 4143 | |
| Тепловая мощность радиаторов (Вт) по норме EN 442 для параметров 90/70/20 ˚C и 75/65/20 ˚C | |||||
| [Вт/м] 105/75/20 ˚C показатель n |
875 1,3340 |
1187 1,3030 |
1680 1,3350 |
2149 1,3640 |

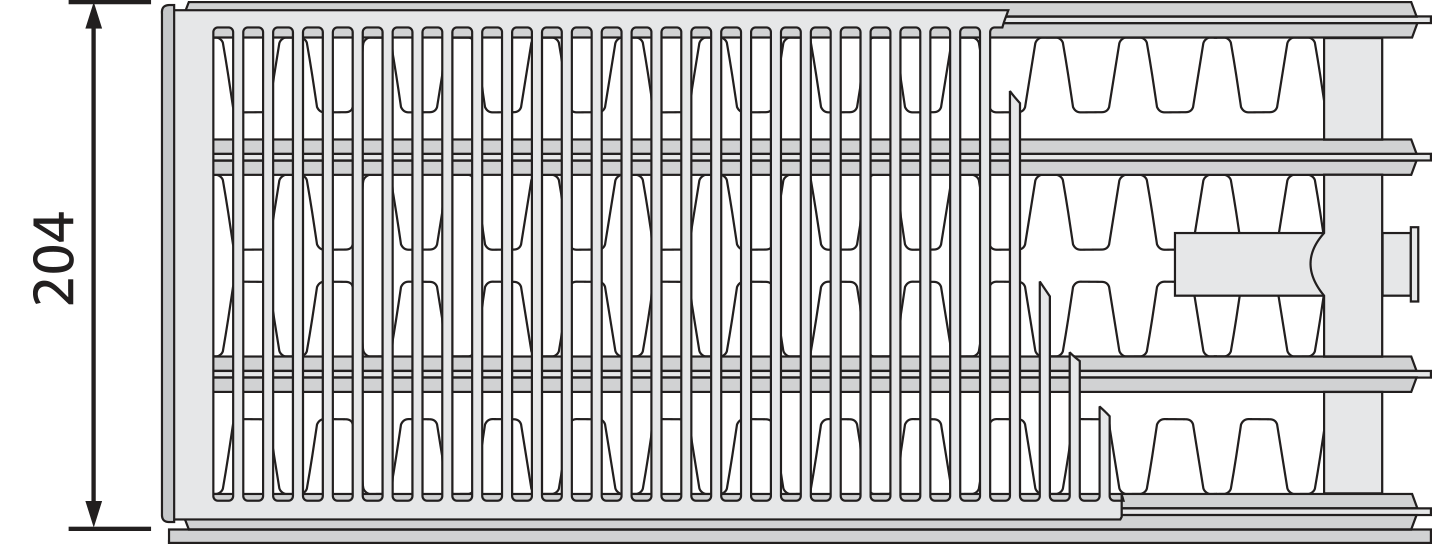

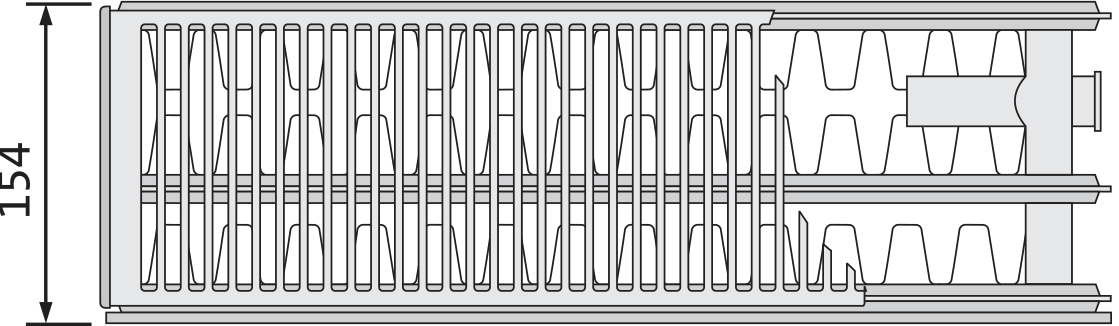

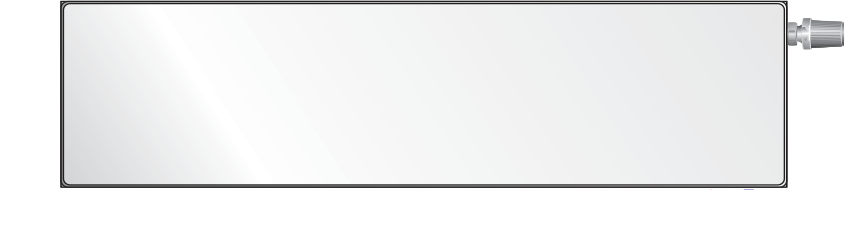

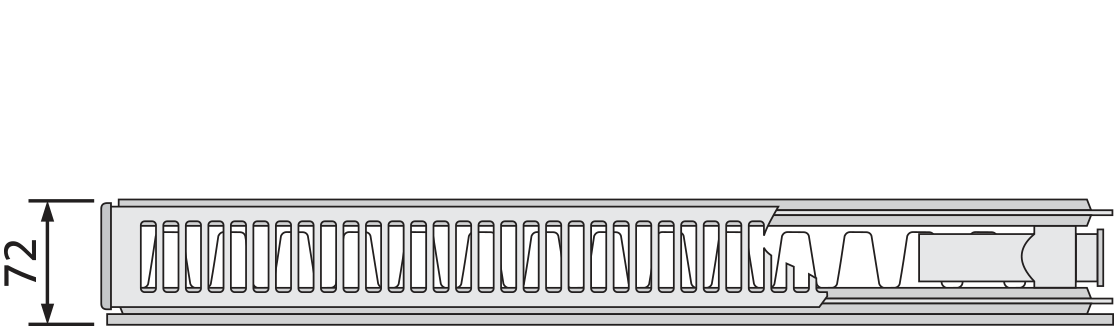

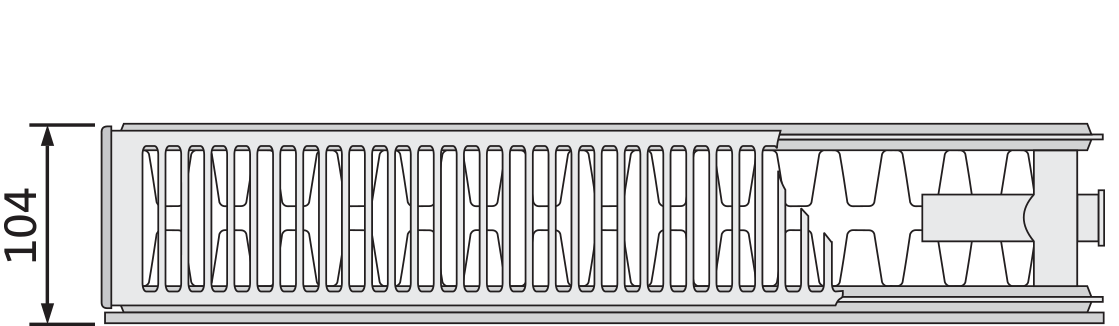

Размер радиаторов
H — высота 200mmL — длина (600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600,1800, 2000, 2300, 2600, 3000mm)
Тепловая мощность
|
длина |
параметры tz / tp / ti | тип | |||
|---|---|---|---|---|---|
| RCV 21 s | RCV 22 | RCV 33 | RCV 44 | ||
| 400 | 90/70/20 ˚C | ||||
| 75/65/20 ˚C | |||||
| 500 | 90/70/20 ˚C | ||||
| 75/65/20 ˚C | |||||
| 600 | 90/70/20 ˚C | 431 | 588 | 828 | 1054 |
| 75/65/20 ˚C | 341 | 467 | 654 | 829 | |
| 700 | 90/70/20 ˚C | 504 | 686 | 965 | 1230 |
| 75/65/20 ˚C | 398 | 545 | 763 | 967 | |
| 800 | 90/70/20 ˚C | 574 | 783 | 1103 | 1405 |
| 75/65/20 ˚C | 454 | 622 | 872 | 1105 | |
| 900 | 90/70/20 ˚C | 646 | 881 | 1241 | 1581 |
| 75/65/20 ˚C | 511 | 700 | 981 | 1243 | |
| 1000 | 90/70/20 ˚C | 719 | 979 | 1379 | 1756 |
| 75/65/20 ˚C | 568 | 778 | 1090 | 1381 | |
| 1100 | 90/70/20 ˚C | 791 | 1077 | 1517 | 1932 |
| 75/65/20 ˚C | 625 | 856 | 1199 | 1519 | |
| 1200 | 90/70/20 ˚C | 863 | 1175 | 1655 | 2107 |
| 75/65/20 ˚C | 682 | 934 | 1308 | 1657 | |
| 1400 | 90/70/20 ˚C | 1006 | 1370 | 1931 | 2458 |
| 75/65/20 ˚C | 795 | 1089 | 1526 | 1933 | |
| 1600 | 90/70/20 ˚C | 1150 | 1567 | 2207 | 2811 |
| 75/65/20 ˚C | 909 | 1245 | 1744 | 2210 | |
| 1800 | 90/70/20 ˚C | 1293 | 1762 | 2483 | 3162 |
| 75/65/20 ˚C | 1022 | 1400 | 1962 | 2486 | |
| 2000 | 90/70/20 ˚C | 1437 | 1958 | 2758 | 3513 |
| 75/65/20 ˚C | 1136 | 1556 | 2180 | 2762 | |
| 2300 | 90/70/20 ˚C | 1652 | 2251 | 3172 | 4039 |
| 75/65/20 ˚C | 1306 | 1789 | 2507 | 3176 | |
| 2600 | 90/70/20 ˚C | 1869 | 2545 | 3586 | 4567 |
| 75/65/20 ˚C | 1477 | 2023 | 2834 | 3591 | |
| 3000 | 90/70/20 ˚C | 2156 | 2937 | 4138 | 5269 |
| 75/65/20 ˚C | 1704 | 2334 | 3270 | 4143 | |
| Тепловая мощность радиаторов (Вт) по норме EN 442 для параметров 90/70/20 ˚C и 75/65/20 ˚C | |||||
| [Вт/м] 105/75/20 ˚C показатель n |
875 1,3340 |
1187 1,3030 |
1680 1,3350 |
2149 1,3640 |
Емкость и вес
ёмкость: л/м
| радиатор | тип | |||
|---|---|---|---|---|
| 21s | 22 | 33 | 44 | |
| Ventil Compact | 2,5 | 2,5 | 3,8 | 5,0 |
| Plan Ventil Compact | 2,5 | 2,5 | 3,8 | 5,0 |
| Ramo Ventil Compact | 2,5 | 2,5 | 3,8 | 5,0 |
| Plan Ventil Compact D | 2,5 | 2,5 | 3,8 | 5,0 |
| Ramo Ventil Compact D | 2,5 | 2,5 | 3,8 | 5,0 |
вес: кг/м
| радиатор | тип | |||
|---|---|---|---|---|
| 21s | 22 | 33 | 44 | |
| Ventil Compact | 10,8 | 13,6 | 20,3 | 27,0 |
| Plan Ventil Compact | 12,6 | 15,5 | 22,2 | 28,8 |
| Ramo Ventil Compact | 12,6 | 15,5 | 22,2 | 28,8 |
| Plan Ventil Compact D | 14,6 | 17,6 | 24,3 | 30,9 |
| Ramo Ventil Compact D | 14,6 | 17,6 | 24,3 | 30,9 |
Вес приведен в килограммах на 1 метр длины радиатора
Водяная емкость приведена в дм3 на 1 метр длины радиатора
Гидравлические характеристики
Радиаторы типа Purmo Ramo снабжены вмонтированным термостатическим клапаном, и поэтому их гидравлическая характеристика определяется для комплекта радиатора с клапаном. Эта характеристика приведена в прикладываемой номограмме.
Пример подбора предварительной настройки:
Данные:
- потребность в тепле — Qc = 1160 Вт
- перепад температур — Δt = 20 K (80/60oC)
- потеря напора — Δp = 6 кПа = 6000 Па
- перерасчетная потеря — C = 1,163
Расчеты:
поток массы
q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 кг/ч
Для течения q = 50 кг/ч и потери напора 6000 Па считываем
с номограммы значение предварительной установки 3.

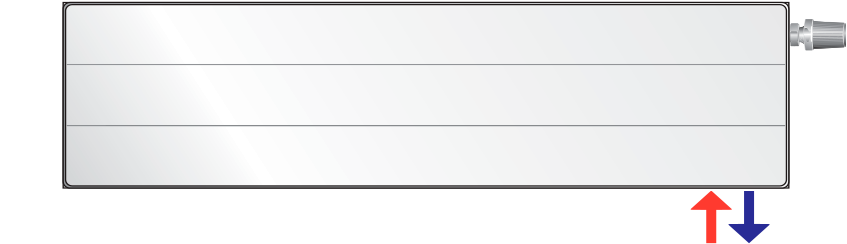

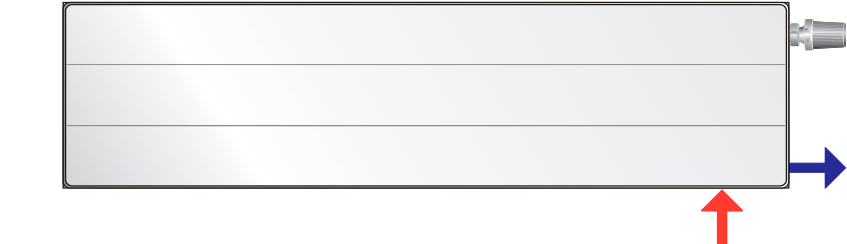

Способы подсоединения
 |
|

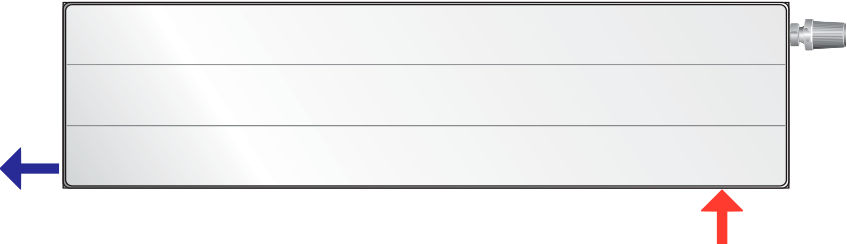

Применяется для радиаторов, запитываемых снизу. Ось питательной трубы всегда расположена в 80 мм от боковой грани радиатора, а ось обратной трубы – в 30 мм.Обратное подсоединение приводит к снижению тепловой мощности радиатора более чем на 30%.
Радиаторы, запитываемые снизу, можно подсоединять одновременно к боковым и нижним патрубкам. Возможны промежуточные решения: боковое и диагональное, представленные на рисунках. |
Крепления
 |
 |
| высота 200 мм | |
|---|---|
| панельный радиатор длина мм | количество стоек |
| 600 – 1600 | 2 |
| 1800 – 2300 | 3 |
| 2600 – 3000 | 4 |
Расстояние от радиатора до стены – произвольное
Максимальная нагрузка на одну стойку:
вертикальная – 200 кг
отрывающая – 35 кг
Тепловая мощность
| высота | 300 | 500 | 600 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| длинна | тип | RC | RC | RC | ||||||||
| темп. воды | 11 | 22 | 33 | 11 | 21s | 22 | 33 | 11 | 21s | 22 | 33 | |
| Показатель N | 1.2820 | 1.3000 | 1.3159 | 1.2827 | 1.2907 | 1.3197 | 1.3331 | 1.2831 | 1.2967 | 1.3295 | 1.3417 | |
| 400 | 75/65°C | 212 | 375 | 526 | 329 | 445 | 578 | 798 | 384 | 515 | 670 | 924 |
| 70/55°C | 170 | 301 | 420 | 265 | 358 | 462 | 637 | 309 | 413 | 535 | 736 | |
| 500 | 75/65°C | 265 | 469 | 657 | 412 | 557 | 722 | 998 | 481 | 644 | 838 | 1155 |
| 70/55°C | 213 | 376 | 526 | 331 | 447 | 577 | 796 | 386 | 517 | 669 | 919 | |
| 600 | 75/65°C | 317 | 562 | 788 | 494 | 668 | 866 | 1198 | 577 | 773 | 1006 | 1385 |
| 70/55°C | 255 | 451 | 631 | 397 | 536 | 693 | 955 | 464 | 620 | 802 | 1103 | |
| 700 | 75/65°C | — | — | — | — | — | — | — | — | — | — | — |
| 70/55°C | — | — | — | — | — | — | — | — | — | — | — | |
| 800 | 75/65°C | 423 | 750 | 1051 | 658 | 890 | 1155 | 1597 | 769 | 1030 | 1341 | 1847 |
| 70/55°C | 340 | 601 | 841 | 530 | 715 | 923 | 1274 | 618 | 827 | 1070 | 1471 | |
| 900 | 75/65°C | — | — | — | — | — | — | — | — | — | — | — |
| 70/55°C | — | — | — | — | — | — | — | — | — | — | — | |
| 1000 | 75/65°C | 529 | 937 | 1314 | 823 | 1113 | 1444 | 1996 | 961 | 1288 | 1676 | 2309 |
| 70/55°C | 426 | 752 | 1051 | 662 | 894 | 1154 | 1592 | 773 | 1034 | 1337 | 1839 | |
| 1100 | 75/65°C | — | — | — | — | — | — | — | — | — | — | — |
| 70/55°C | — | — | — | — | — | — | — | — | — | — | — | |
| 1200 | 75/65°C | 635 | 1124 | 1577 | 988 | 1336 | 1733 | 2395 | 1153 | 1546 | 2011 | 2771 |
| 70/55°C | 511 | 902 | 1261 | 794 | 1073 | 1385 | 1910 | 928 | 1240 | 1605 | 2207 | |
| 1400 | 75/65°C | 741 | 1312 | 1840 | 1152 | 1558 | 2022 | 2794 | 1345 | 1803 | 2346 | 3233 |
| 70/55°C | 596 | 1052 | 1471 | 927 | 1252 | 1616 | 2229 | 1082 | 1447 | 1872 | 2574 | |
| 1600 | 75/65°C | 846 | 1499 | 2102 | 1317 | 1781 | 2310 | 3194 | 1538 | 2061 | 2682 | 3694 |
| 70/55°C | 681 | 1202 | 1682 | 1059 | 1431 | 1847 | 2547 | 1237 | 1654 | 2140 | 2942 | |
| 1800 | 75/65°C | 952 | 1687 | 2365 | 1481 | 2003 | 2599 | 3593 | 1730 | 2318 | 3017 | 4156 |
| 70/55°C | 766 | 1353 | 1892 | 1192 | 1609 | 2078 | 2865 | 1391 | 1860 | 2407 | 3310 | |
| 2000 | 75/65°C | 1058 | 1874 | 2628 | 1646 | 2226 | 2888 | 3992 | 1922 | 2576 | 3352 | 4618 |
| 70/55°C | 851 | 1503 | 2102 | 1324 | 1788 | 2309 | 3184 | 1546 | 2067 | 2675 | 3678 | |
| 2300 | 75/65°C | 1217 | 2155 | 3022 | 1893 | 2560 | 3321 | 4591 | 2210 | 2962 | 3855 | 5311 |
| 70/55°C | 979 | 1728 | 2417 | 1523 | 2056 | 2655 | 3661 | 1778 | 2377 | 3076 | 4229 | |
| 2600 | 75/65°C | 1375 | 2436 | 3416 | 2140 | 2894 | 3754 | 5190 | 2499 | 3349 | 4358 | 6003 |
| 70/55°C | 1106 | 1954 | 2733 | 1721 | 2325 | 3001 | 4139 | 2010 | 2687 | 3477 | 4781 | |
| 3000 | 75/65°C | 1587 | 2811 | 3942 | 2469 | 3339 | 4332 | 5988 | 2883 | 3864 | 5028 | 6927 |
| 70/55°C | 1277 | 2255 | 3153 | 1986 | 2682 | 3463 | 4776 | 2319 | 3101 | 4012 | 5516 |
| высота | 900 | ||||
|---|---|---|---|---|---|
| длинна | тип | RC | |||
| темп. воды | 11 | 21s | 22 | 33 | |
| Показатель N | 1.3013 | 1.3371 | 1.3488 | 1.3612 | |
| 400 | 75/65°C | 539 | 706 | 920 | 1268 |
| 70/55°C | 432 | 563 | 732 | 1007 | |
| 500 | 75/65°C | 674 | 883 | 1151 | 1586 |
| 70/55°C | 540 | 703 | 915 | 1258 | |
| 600 | 75/65°C | 808 | 1059 | 1381 | 1903 |
| 70/55°C | 648 | 844 | 1098 | 1510 | |
| 700 | 75/65°C | — | — | — | — |
| 70/55°C | — | — | — | — | |
| 800 | 75/65°C | 1078 | 1412 | 1841 | 2537 |
| 70/55°C | 864 | 1125 | 1464 | 2014 | |
| 900 | 75/65°C | — | — | — | — |
| 70/55°C | — | — | — | — | |
| 1000 | 75/65°C | 1347 | 1765 | 2301 | 3171 |
| 70/55°C | 1080 | 1407 | 1830 | 2517 | |
| 1100 | 75/65°C | — | — | — | — |
| 70/55°C | — | — | — | — | |
| 1200 | 75/65°C | 1616 | 2118 | 2761 | 3805 |
| 70/55°C | 1296 | 1688 | 2196 | 3020 | |
| 1400 | 75/65°C | 1886 | 2471 | 3221 | 4439 |
| 70/55°C | 1512 | 1969 | 2562 | 3524 | |
| 1600 | 75/65°C | 2155 | 2824 | 3682 | 5074 |
| 70/55°C | 1728 | 2251 | 2928 | 4027 | |
| 1800 | 75/65°C | 2425 | 3177 | 4142 | 5708 |
| 70/55°C | 1944 | 2532 | 3294 | 4531 | |
| 2000 | 75/65°C | 2694 | 3530 | 4602 | 6342 |
| 70/55°C | 2160 | 2813 | 3661 | 5034 | |
| 2300 | 75/65°C | — | — | — | — |
| 70/55°C | — | — | — | — | |
| 2600 | 75/65°C | — | — | — | — |
| 70/55°C | — | — | — | — | |
| 3000 | 75/65°C | — | — | — | — |
| 70/55°C | — | — | — | — |
Емкость и вес
Емкость и вес радиаторов PURMO Ramo Compact:
| Высота : | 300 | 500 | 600 | 900 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11 | 22 | 33 | 11 | 21s | 22 | 33 | 11 | 21s | 22 | 33 | 11 | 21s | 22 | 33 | |
| Вес [kg/m]: | 11,7 | 19,1 | 26,9 | 16,1 | 23,7 | 27,0 | 42,2 | 24,8 | 33,7 | 38,0 | 56,4 | 36,5 | 49,8 | 58,9 | 84,9 |
| Емкость [l/m]: | 1,5 | 3,2 | 5,1 | 2,9 | 5,2 | 5,2 | 7,5 | 3,4 | 6,1 | 6,1 | 8,8 | 4,5 | 8,8 | 8,8 | 13,0 |
Вес приведен в килограммах на 1 метр длины радиатора
Водяная емкость приведена в дм3 на 1 метр длины радиатора
Гидравлические характеристики
Cопротивление течению воды через радиатор находится в зависимостиот потока ее массы.
Для однопанельных радиаторов типаC11 и H10 падение давленияв радиаторе описывается формулой:
Δp = 0,0160 * q2 Kv = 2,5 m3/h
Для многопанельных радиаторов типа C21s, C22 i C33 , а так же H20 и H30 падение давления в радиаторе описывается формулой:
Δp= 0,0105 * q2 Kv = 3,1 m3/hгде:Δp- сопротивление течению воды через радиатор, выражанное в паскалях q — поток массы воды, проходящей через радиатор, выраженный в килограммахв час [kg/h]
Радиаторы типа V и PV снабжены вмонтированным термостатическим краном, и поэтому их гидравлические характеристики определяются для комплекта радиатора с краном.
Способы подсоединения
 |
 |
монтажные размеры: мм
| тип | RC11 | RC21s, RC22, RC33 | ||
|---|---|---|---|---|
| L | L1 | L2 | L1 | L2 |
| 400-1600 | 117 | — | 133 | — |
| 1800 | 117 | 917 | 133 | 900 |
| 2000 | 117 | 1017 | 133 | 1000 |
| 2300 | 117 | 1150 | 133 | 1150 |
| 2600 | 117 | 1317 | 133 | 1300 |
| 3000 | 117 | 1517 | 133 | 1500 |
Необходимое количество стоек
| высота 300 – 600 мм | высота 900 мм | ||
|---|---|---|---|
| панельный радиатор длина мм |
количество стоек |
панельный радиатор длина мм |
количество стоек |
| 400 — 1800 | 2 | 400 — 1200 | 2 |
| 2000 — 2300 | 3 | 1400 — 1800 | 3 |
| 2600 — 3000 | 4 | 2000 — 3000 | 4 |
 |
|
 |
Крепления
монтажные размеры: мм
| тип | RC11 | RC21s, RC22, RC33 | ||
|---|---|---|---|---|
| L | L1 | L2 | L1 | L2 |
| 400-1600 | 117 | — | 133 | — |
| 1800 | 117 | 917 | 133 | 900 |
| 2000 | 117 | 1017 | 133 | 1000 |
| 2300 | 117 | 1150 | 133 | 1150 |
| 2600 | 117 | 1317 | 133 | 1300 |
| 3000 | 117 | 1517 | 133 | 1500 |
Необходимое количество стоек
| высота 300 – 600 мм | высота 900 мм | ||
|---|---|---|---|
| панельный радиатор длина мм |
количество стоек |
панельный радиатор длина мм |
количество стоек |
| 400 — 1800 | 2 | 400 — 1200 | 2 |
| 2000 — 2300 | 3 | 1400 — 1800 | 3 |
| 2600 — 3000 | 4 | 2000 — 3000 | 4 |
Способы подсоединения
|
Это наиболее популярное решение, позволяющее полсоединять радиаторы как справа, так и слева. Питательная труба должна быть подсоединена к верхнему штуцеру радиатора, а обратная – к нижнему. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%. |
Чаще всего применяется в радиаторах тип «С», когда система ЦО размещена в полу. Кроме того может использоваться в радиаторах типа «Н», а после выемки термостатического клапана – также в радиаторах типа CV и HV. При таком виде подсоединения теплоотдача радиатора будет примерно на 10% ниже номинальной. |
Перекрёстное подсоединениеРекомендуется для радиаторов длиной более 2 000 мм, а также для тех, длина которых вчетверо превышает высоту. Питательая труба должна быть подсоединена к правому или левому верхнему штуцеру, а обратная – к противолежащему нижнему штуцеру. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%. |
Тепловая мощность
Емкость и вес
Емкость и вес радиаторов PURMO Ramo Ventil Compact:
| Высота : | 200 | |||
|---|---|---|---|---|
| 21s | 22 | 33 | 44 | |
| Вес [kg/m]: | 12,6 | 15,5 | 22,2 | 28,8 |
| Емкость [l/m]: | 2,5 | 2,5 | 3,8 | 5,0 |
Вес приведен в килограммах на 1 метр длины радиатора
Водяная емкость приведена в дм3 на 1 метр длины радиатора
Гидравлические характеристики
Радиаторы типа Purmo Ramo Ventil Compact снабжены вмонтированным термостатическим клапаном,
и поэтому их гидравлическая характеристика определяется для комплекта радиатора с клапаном. Эта характеристика приведена в прикладываемой номограмме.
Пример подбора предварительной настройки:
Данные:
- потребность в тепле — Qc = 1160 Вт
- перепад температур — Δt = 20 K (80/60oC)
- потеря напора — Δp = 6 кПа = 6000 Па
- перерасчетная потеря — C = 1,163
Расчеты:
поток массы
q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 кг/ч
Для течения q = 50 кг/ч и потери напора 6000 Па считываем с номограммы значение предварительной установки 3.
Корректировочный коэффициент
| температура воды на подаче | температура обратной воды | величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C | |||||||
|---|---|---|---|---|---|---|---|---|---|
| температура воздуха tв в обогреваемом помещении | |||||||||
| tп | tо | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
| 105 | 100 | 0,42 | 0,44 | 0,46 | 0,49 | 0,50 | 0,52 | 0,54 | 0,55 |
| 95 | 0,43 | 0,45 | 0,48 | 0,51 | 0,52 | 0,54 | 0,56 | 0,58 | |
| 90 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,57 | 0,59 | 0,61 | |
| 85 | 0,47 | 0,49 | 0,52 | 0,55 | 0,57 | 0,59 | 0,61 | 0,64 | |
| 80 | 0,49 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,65 | 0,67 | |
| 75 | 0,51 | 0,53 | 0,57 | 0,61 | 0,63 | 0,66 | 0,68 | 0,71 | |
| 100 | 95 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,56 | 0,58 | 0,60 |
| 90 | 0,46 | 0,49 | 0,52 | 0,55 | 0,57 | 0,59 | 0,61 | 0,63 | |
| 85 | 0,48 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,64 | 0,66 | |
| 80 | 0,50 | 0,53 | 0,56 | 0,60 | 0,63 | 0,65 | 0,67 | 0,70 | |
| 75 | 0,52 | 0,55 | 0,59 | 0,63 | 0,66 | 0,68 | 0,71 | 0,74 | |
| 70 | 0,55 | 0,58 | 0,62 | 0,67 | 0,70 | 0,72 | 0,76 | 0,79 | |
| 95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
| 85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
| 80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
| 75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
| 70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
| 90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
| 80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
| 75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
| 70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
| 65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
| 85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
| 75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
| 70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
| 65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
| 60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
| 80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
| 70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
| 65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
| 60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
| 55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
| 75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
| 65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
| 60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
| 55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
| 50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
| 70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
| 60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
| 55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
| 50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
| 65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
| 55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
| 50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
| 60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
| 50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
| 45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
| 55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
| 45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
| 40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
| 50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
| 40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
| 35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
| 45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
| 35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
| 40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
| 30 | 1,96 | 2,25 | 2,79 | 3,61 | 4,21 | 5,01 | 6,14 | 7,87 |
|
|
|
|
|
Гидравлические характеристики
Радиаторы типа Purmo Ramo Ventil Compact снабжены вмонтированным термостатическим клапаном,
и поэтому их гидравлическая характеристика определяется для комплекта радиатора с клапаном. Эта характеристика приведена в прикладываемой номограмме.
Пример подбора предварительной настройки:
Данные:
- потребность в тепле — Qc = 1160 Вт
- перепад температур — Δt = 20 K (80/60oC)
- потеря напора — Δp = 6 кПа = 6000 Па
- перерасчетная потеря — C = 1,163
Расчеты:
поток массы
q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 кг/ч
Для течения q = 50 кг/ч и потери напора 6000 Па считываем с номограммы значение предварительной установки 3.
Корректировочный коэффициент
| температура воды на подаче | температура обратной воды | величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C | |||||||
|---|---|---|---|---|---|---|---|---|---|
| температура воздуха tв в обогреваемом помещении | |||||||||
| tп | tо | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
| 105 | 100 | 0,42 | 0,44 | 0,46 | 0,49 | 0,50 | 0,52 | 0,54 | 0,55 |
| 95 | 0,43 | 0,45 | 0,48 | 0,51 | 0,52 | 0,54 | 0,56 | 0,58 | |
| 90 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,57 | 0,59 | 0,61 | |
| 85 | 0,47 | 0,49 | 0,52 | 0,55 | 0,57 | 0,59 | 0,61 | 0,64 | |
| 80 | 0,49 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,65 | 0,67 | |
| 75 | 0,51 | 0,53 | 0,57 | 0,61 | 0,63 | 0,66 | 0,68 | 0,71 | |
| 100 | 95 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,56 | 0,58 | 0,60 |
| 90 | 0,46 | 0,49 | 0,52 | 0,55 | 0,57 | 0,59 | 0,61 | 0,63 | |
| 85 | 0,48 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,64 | 0,66 | |
| 80 | 0,50 | 0,53 | 0,56 | 0,60 | 0,63 | 0,65 | 0,67 | 0,70 | |
| 75 | 0,52 | 0,55 | 0,59 | 0,63 | 0,66 | 0,68 | 0,71 | 0,74 | |
| 70 | 0,55 | 0,58 | 0,62 | 0,67 | 0,70 | 0,72 | 0,76 | 0,79 | |
| 95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
| 85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
| 80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
| 75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
| 70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
| 90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
| 80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
| 75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
| 70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
| 65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
| 85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
| 75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
| 70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
| 65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
| 60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
| 80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
| 70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
| 65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
| 60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
| 55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
| 75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
| 65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
| 60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
| 55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
| 50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
| 70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
| 60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
| 55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
| 50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
| 65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
| 55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
| 50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
| 60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
| 50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
| 45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
| 55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
| 45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
| 40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
| 50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
| 40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
| 35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
| 45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
| 35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
| 40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
| 30 | 1,96 | 2,25 | 2,79 | 3,61 | 4,21 | 5,01 | 6,14 | 7,87 |
