Самый популярный инверторый стабилизатор
Штиль Инстаб iS550 — популярная модель компактного электронного стабилизатора напряжения.
Выбор тех, кому требуется самое высокое качество напряжения.
Микропроцессор обеспечивает поступление к приборам синусоидального напряжения, преобразованного из постоянного в переменное с высокой точностью.
Отличает модель и внушительный разброс возможных напряжений — от 90 до 310 вольт.
Штиль Инстаб iS550 молниеносно справляется с любым уровнем входного напряжения и при скачках не наблюдаются какие-либо переходные процессы (например, моргание ламп).
Штиль Инстаб iS550 имеет светодиодную индикацию, которая отражает норму, перегрузку и входное напряжение. У моделей большей мощности, например,
Инстаб 1000, имеется уже светодиодный дисплей, отображающий расширенный ряд сетевых параметров.
| Количество фаз: | однофазный |
|---|---|
| Тип стабилизатора: | инверторный |
| Номинальная полная мощность: | 550 ВА |
| Номинальная активная мощность: | 400 Вт |
| Диапазон входных напряжений: | 90-310 вольт |
| Номинальное выходное напряжение: | 216-224 вольт |
| Погрешность стабилизации напряжения: | 220+-2% |
| Диапазон входной частоты: | 43-57 Герц |
| Коэффициент мощности нагрузки: | 0,99 |
| Искажение формы сигнала: | без искажения |
| Форма напряжения на выходе: | чистая синусоида |
| Тип электронных ключей: | IGBT-транзисторы с микропроцессорным управлением |
| Индикация: | светодиодная |
| Охлаждение: | естественное |
| Режим работы: | непрерывный |
| Защита от короткого замыкания: | есть |
| Защита от перегрузки: | есть |
| Защита от пониженного напряжения: | есть |
| Защита от повышенного напряжения: | есть |
| Защита от перегрева: | есть |
| Входной корректор мощности: | есть |
| Входной корректор формы напряжения: | есть |
| Фильтрация высокочастотных помех: | есть |
| Способ подключения: | сетевой шнур 220В + 2 евророзетки |
| КПД: | 96% |
| Температурный диапазон работы: | +5…+40 градусов |
| Гарантийный срок: | 2 года |
| Другие модели из серии Инстаб: |
, , , , ВА |
| Габаритные размеры: | 240х140х68 мм |
| Масса стабилизатора: | 1,8 кг. |
| Габаритные размеры в коробке: | |
| высота: | 280 мм |
| ширина: | 210 мм |
| глубина: | 110 мм |
| Масса стабилизатора в коробке: | 2,0 кг. |
Стабилизатор Инстаб IS550 поставляется в обычной белой коробке.
В комплекте есть набор для настенного монтажа, инструкция и паспорт.
Корпус серого цвета, выполнен из металла.
На передней панели находятся светодиоды, отвечающие за индикацию состояния и ошибок, а также розетка для подключения нагрузки.
Верхний и нижний торцы имеют перфорацию для конвекционного охлаждения
На правом торце находится кнопка включения выключения сеть.
Стабилизатор подключается при помощи вилки с заземляющим контактом.
Почему у стабилизатора нет индикации входного и выходного напряжения?
Для этой модели такая индикация необязательна.
Дело в том, что в отличие от традиционных стабилизаторов, тут не важно знать сколько у вас вольт на входе. Независимо от уровня напряжения на выходе у вас все равно будет ровно 220 вольт.
В комплекте со стабилизатором идёт настенный кронштейн, два самореза с прессшайбой и два дюбеля
Шнур стабилизатора длиной 1,3 метра. Розетка — с заземлением, током 10 ампер.

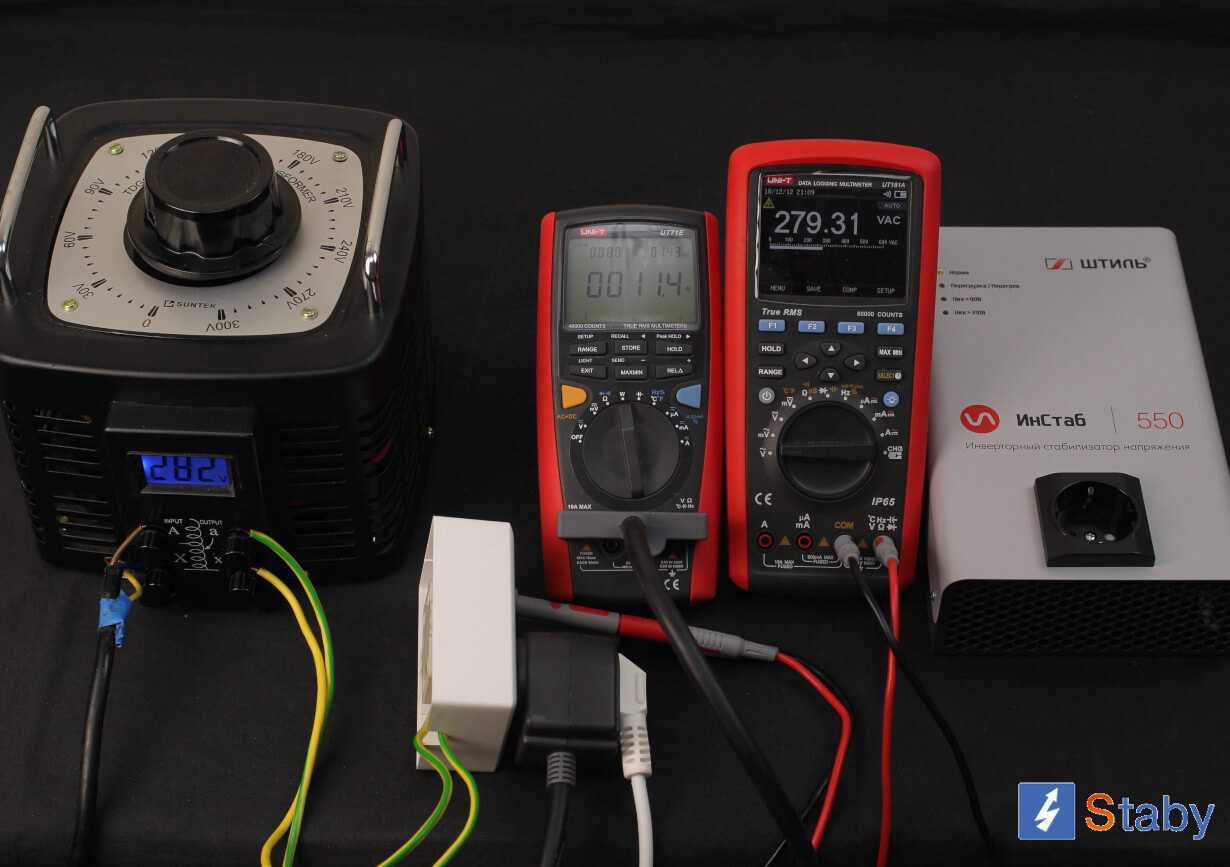

Тест Штиль ИнСтаб iS550 на перегрузку и короткое замыкание
Штиль ИнСтаб iS550 имеет небольшой корпус и вес, мгновенную реакцию на входное напряжение.
Стабилизатор абсолютно бесшумный, лишен вентилятора и имеет пассивное охлаждение.
Штиль ИнСтаб iS550 также исправляет форму сигнала напряжения, что актуально при работе с генераторами переменного тока,
которые обычно не могут обеспечить качество выходного напряжения.
Результаты тестирования
По результатам тестирования очень порадовало качество сборки, которое постоянно улучшается у производителя.
Выглядит стабилизатор изнутри очень добротно и качественно.
С заземлением всё в порядке, все возможные токоведущие части корпуса хорошо заземлены.

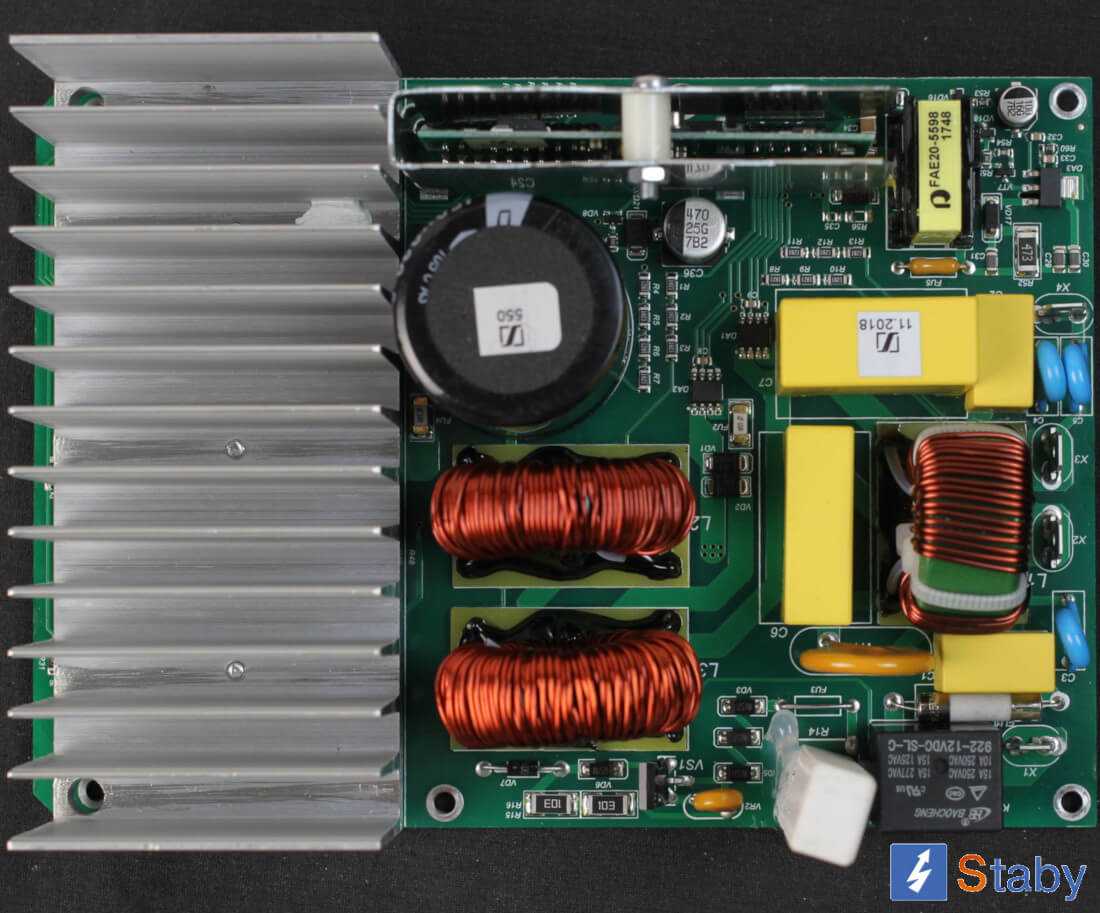

Печатная плата сделана из двухстороннего текстолита зеленого цвета. Монтаж выполнен качественно, путем автоматический сборки.
На плате расположен радиатор, и закреплен посредством трех винтов. В радиаторе выполнено сверление и нарезана внутренняя резьба.
В связи с тем, что в стабилизаторе имеется конденсатор большой емкости, то предусмотрена система плавного пуска,
исключающая возникновение больших токов в цепи.
В цепях установлен симистор BT148-600R. Недалеко от него мы видим большой керамический резистор 10 Вт 68 Ом, служащий ограничителем тока,
чтобы не сжечь симистор. Недалеко от резистора установлено реле с маркировкой 992-12VDC-SL-C от Ningbo Baocheng Electronics.
В выключенном состоянии стабилизатора по умолчанию замкнутые контакты так, чтобы при включении ток пошел через систему плавного пуска,
а затем происходит переключение реле на основную магистраль.
Более подробно с результатами независимого тестирования инверторного стабилизатора Штиль ИнСтаб iS550 вы можете ознакомиться
в блоге Сисадмина.
Если заглянуть внутрь корпуса, то увидим, что привычный тороидальный трансформатор здесь отсутствует.
Это значительно экономит пространство внутри и положительно сказывается на весе устройства.
Есть датчик температуры, отвечающий за защиту от перегрева.
Под радиатором находятся 6 транзисторов.
Плата с микроконтроллером спрятана за экран для защиты от наводок.
Специальный трансформатор является источником питания микроконтроллера.
Большой электролитный конденсатор на 330 микрофарад буферизирует входную энергию и является частью схемы корректора коэффициента мощности.
Резистор ограничивают ток заряда конденсатора в момент включения стабилизатора в сеть.
Это своего рода плавный пуск.
Также есть плавкие предохранители.
Варисторы на входе служат для защиты от высокочастотных помех или молний.
Есть группа, которая образуют входной фильтр и выходной.
