Как выбрать стабилизатор напряжения штиль для газовых котлов: обзор популярных моделей с описанием характеристик и отзывы покупателей

Как выбрать и на что обратить внимание?

Выбирая стабилизатор, следует обращать внимание на следующие параметры:

• количество фаз. Как правило, газовые котлы нуждаются в однофазных приборах;
• мощность. Этот показатель определяет, какова допустимая нагрузка на выходе;
• диапазон входного напряжения. Стабилизаторы Штиль в этом отношении лидируют среди всех подобных устройств;
• точность стабилизации (величина погрешности). В основном, приборы Штиль обладают 2% искажением выходного значения, что несущественно для нагрузки;
• тип корпуса. Стабилизаторы оснащены прочным и аккуратным корпусом, способным выдерживать внешние нагрузки и имеющим привлекательный внешний вид;
• индикация, наличие дисплея. Компания Штиль снабжает свою продукцию современными элементами индикации и мониторинга;
• внешние условия работы. Штиль — российская компания, которая хорошо знает климатические особенности регионов страны. Продукция фирмы полностью приспособлена ко всем реалиям российского климата.

Основным параметром является мощность прибора, поскольку она определяет его возможности и цену. Однако, учитывать остальные факторы также необходимо, чтобы получить максимально эффективный стабилизатор.

Простая и надежная конструкция

Штиль Инстаб iS350 отличается компактной и лаконичной конструкцией.
У стабилизатора нет дисплея, только индикаторы, по которым можно судить, находится напряжение под контролем или нет.
При необходимости можно проверить уровень выходного напряжения при помощи домашнего мультиметра. Розетка всего одна. Если требуется подключение двух или трех приборов, то можно воспользоваться тройником.
Но не забываете, что суммарная мощность всех устройств не должна превышать 300 ватт.
Вентилятора принудительно охлаждения тоже нет.
Он просто здесь не нужен. Система естественной вентиляции хорошо продумана и она лишь повышает надёжность работы стабилизатора.

Устройство стабилизатора Штиль Инстаб iS350

Стабилизатор Штиль Инстаб iS350 имеет в комплекте кронштейн для закрепления устройства на стене и пару пробок с саморезами.
Металлический корпус окрашен порошковой эмалью в серый цвет.
В нижней части передней панели — сетевая розетка с заземлением.
В верхней — 4 светодиодных индикатора, которые сигнализируют о режимах работы:
норма, перегрузка/перегрев, входное напряжение меньше 90 вольт и входное больше 310 вольт.
Чтобы включить стабилизатор нужно нажать на красную кнопку, расположенную в правой боковой части, рядом с кабелем электропитания.
Т.к. встроенный вентилятор в конструкции данного устройства не предусмотрен, в верхней, нижней и задней части стабилизатора предусмотрены технологические отверстия для естественной циркуляции воздуха.

Давайте посмотрим, что внутри.
В глаза сразу бросается отсутствие тороидального трансформатора.
Это значительно экономит пространство внутри и положительно сказывается на весе устройства.
Есть датчик температуры, отвечающий за защиту от перегрева.

Теперь по схеме.
Под радиатором находятся 6 транзисторов.

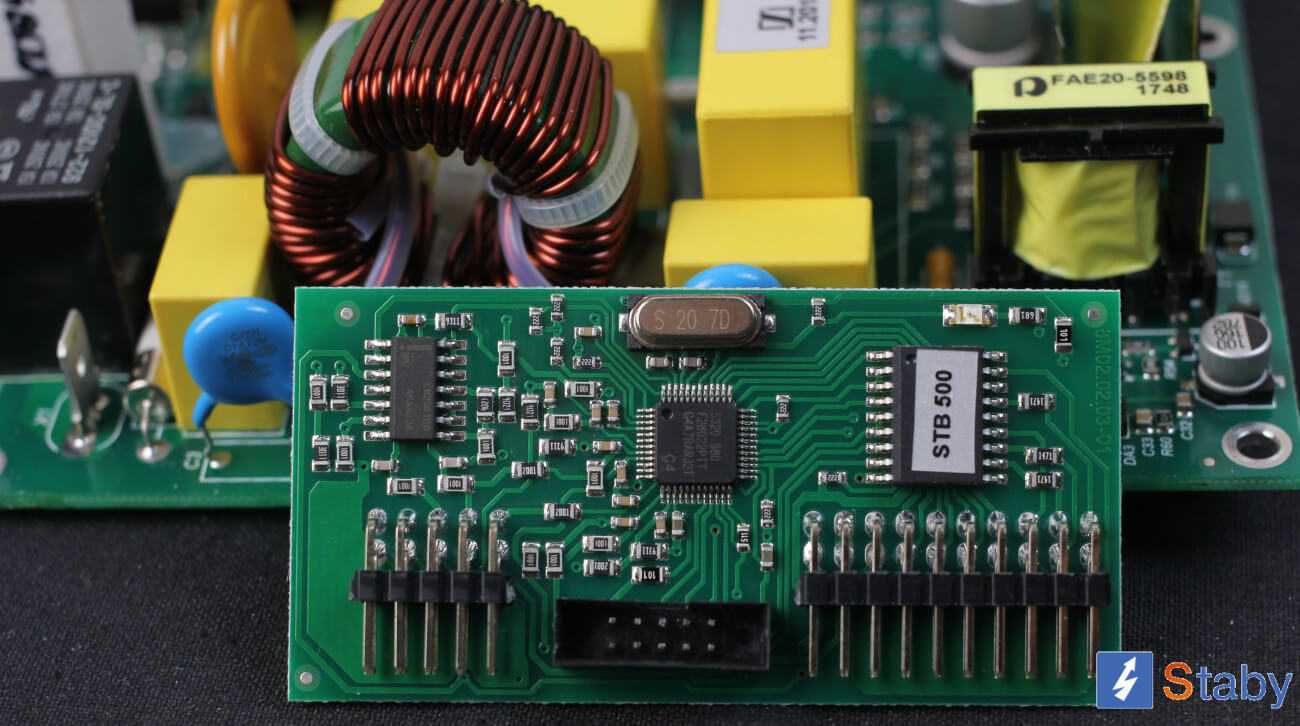

Плата с микроконтроллером спрятана за экран для защиты от наводок.
Этот трансформатор является источником питания микроконтроллера.

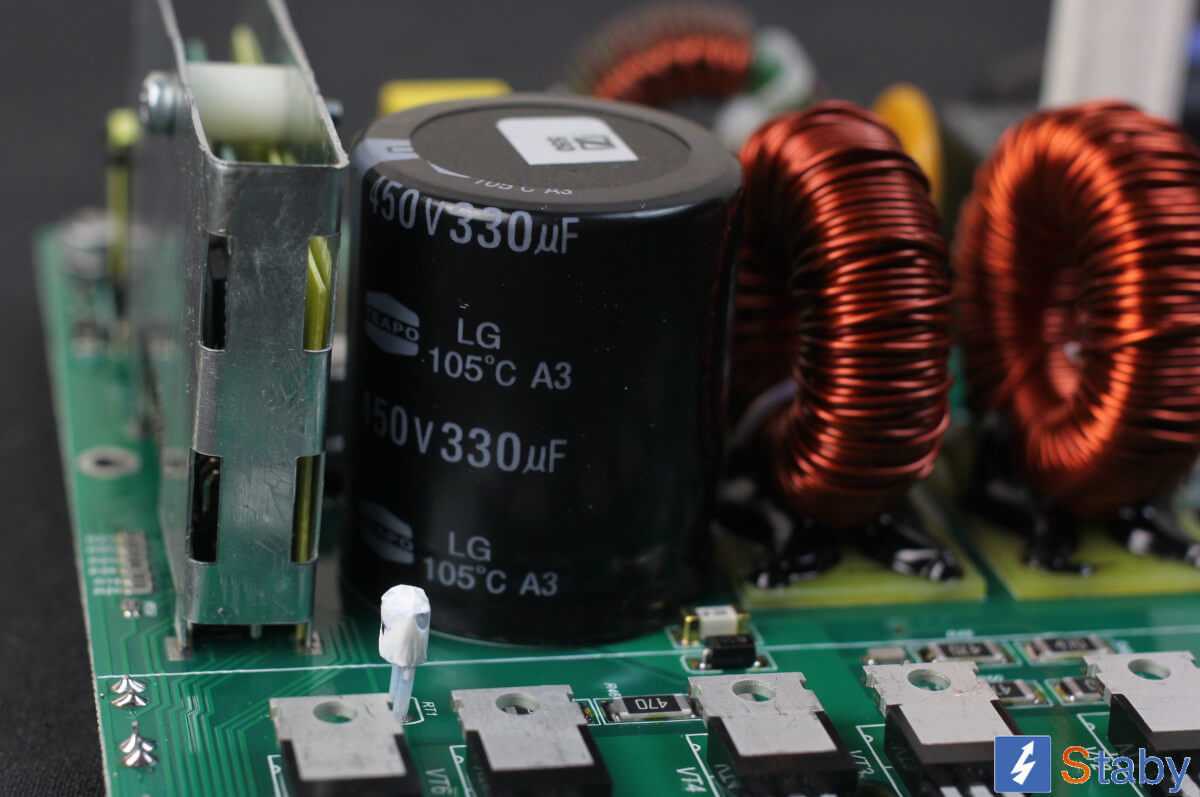

Большой электролитный конденсатор на 330 микрофарад буферизирует входную энергию и является частью схемы корректора коэффициента мощности.
Этот корректор отвечает за статичность уровня выходного напряжения.
Специальный резистор ограничивают ток заряда конденсатора в момент включения стабилизатора в сеть.
Это своего рода плавный пуск.
Также есть плавкие предохранители.
Варисторы на входе служат для защиты от высокочастотных помех или молний.
Есть группа, которая образуют входной фильтр и выходной.

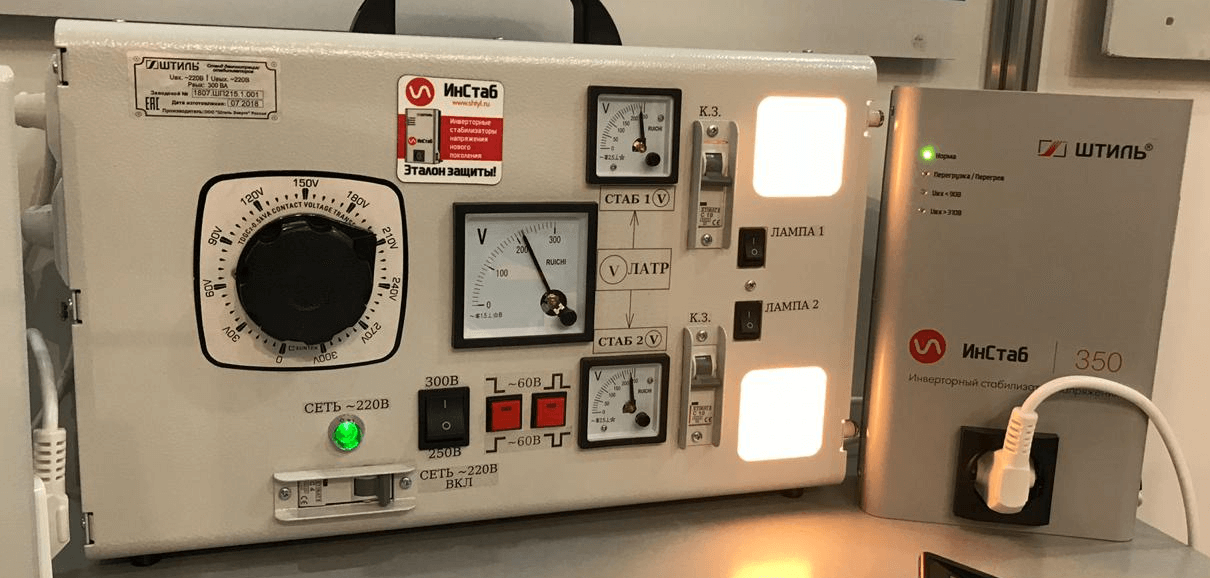

С уверенностью можно сказать, что инверторный стабилизатор Штиль Инстаб iS350 исправляет форму сетевого напряжения,
что подтверждается тестированием.
Желтая линия — форма сетевого напряжения, синяя линия — форма напряжения выходящего со стабилизатора.

Также инверторная модель Инстаб iS350 может сохранять работоспособность при кратковременном исчезновении напряжения на входе от 50 мс
до 1с., в зависимости от подключенной нагрузки и её мощности.
Объясняется это тем, что в стабилизаторе, как и в хороших компьютерных процессорных блоках, установлены конденсаторы большой емкости.
И многие могли замечать, что когда на короткое время пропадал «свет», компьютер не выключался.
Точно также происходит и со стабилизатором. На время пропадания электроэнергии, конденсатор продолжает отдавать запасенную в нем энергию.
Интересно, а что произойдет если случится такая неприятная ситуация, как отгорание нуля, то есть на вход пойдет крайне высокое напряжения — до 400 вольт?
Стабилизатор справится с этой проблемой и защитит подключенные к нему устройства.

Более подробно с обзором стабилизатора можно ознакомиться на сайте Блог сисадмина.

4990тел. (495) 972-00-90

ТОП-5 стабилизаторов напряжения Штиль для газовых котлов

Рассмотрим популярные модели стабилизаторов Штиль:

IS350

Стабилизатор начального уровня мощности. Подойдет для сравнительно слабой нагрузки, как правило — для одного устройства.

Характеристики стабилизатора:

• тип прибора — инверторный с двойным преобразованием;
• мощность — 350 ВА (активная — 300 ВА);
• погрешность — 2%;
• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• габариты — 155х245х85 мм;
• вес — 2 кг.

Достоинства:

• малый размер;
• компактность, небольшой вес;
• естественное охлаждение (нет шумного вентилятора);
• двухлетняя гарантия.

Недостатки:

• короткий провод питания;
• завышенная цена.

IS1000

Однофазный инвертор с принудительным охлаждением.

Параметры прибора:

• тип прибора — инверторный с двойным преобразованием;
• мощность — 1 кВА (активная — 750 ВА);
• погрешность — 2%;
• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• габариты — 300х180х96 мм;
• вес — 3 кг.

Достоинства:

• надежность, устойчивость в работе;
• высокий КПД — 97%;
• чистая синусоида на выходе.

Недостатки:

• принудительное охлаждение вызывает некоторый шум от работы вентилятора;
• настенный тип монтажа требует определенных навыков при установке и не позволяет крепить к гипсокартонным перегородкам;
• необходимо устанавливать внутри помещения (температура не ниже -5°).

IS2500

Мощный стабилизатор, способный защищать несколько приборов потребления.

Основные технические характеристики:

• тип прибора — инверторный с двойным преобразованием;
• мощность — 2,5 кВА (активная — 2 кВА);
• погрешность — 2%;
• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• габариты — 370х205х103 мм;
• вес — 5 кг.

Достоинства:

• высокая мощность, позволяющая подключить множество технических устройств;
• КПД составляет 97%, что делает стабилизатор эффективным и надежным прибором.

Недостатки:

• высокая цена;
• короткий провод питания;
• шум от вентилятора.

IS550

Стабилизатор с высоким уровнем надежности, способный устойчиво защищать небольшое количество потребителей.

Обладает следующими свойствами:

• тип прибора — инверторный с двойным преобразованием;
• мощность — 550 ВА (активная — 400 ВА);
• погрешность — 2%;
• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• габариты — 155х245х85 мм;
• вес — 2 кг.

Достоинства:

• компактный, легкий прибор для настенного монтажа;
• имеет большой запас надежности, не выходит из заданного режима;
• привлекательный внешний вид.

Недостатки:

• присутствует слабый высокочастотный писк;
• завышенная цена.

IS1500

Одна из самых ходовых моделей. Позволяет подключить все основные устройства в доме, если их не слишком много.

Технические характеристики:

• тип прибора — инверторный с двойным преобразованием;
• мощность — 1,5 кВА (активная — 1,12 кВА);
• погрешность — 2%;
• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• габариты — 300х180х96 мм;
• вес — 3 кг.

Достоинства:

• оптимальный уровень мощности;
• компактность, малый вес;
• надежная, устойчивая работа без сбоев и отказов.

Недостатки:

• шумный кулер;
• сравнительно высокая цена.

Оптимальный выбор для автоматики котлов и насосов

ИнСтаб iS350 — самая доступная модель в обновлённой линейке инверторных стабилизаторов Штиль ИнСтаб.
Ранее лидером продаж был ИнСтаб R 500i, но его мощность в 500ВА была избыточной для многих отопительных котлов — основных потребителей стабилизатора.
Теперь переплачивать за неиспользуемую мощность не нужно.
Для работы автоматики котла или циркуляционного насоса вполне хватит и 300 ватт.

Вес стабилизатора минимален — всего 2 кг. Это стало возможным за счёт бестрансформаторной технологии.
Толщина — всего 8,5 см. Очень удобно вешать на стену возле газового котла или насоса.
Однако стабилизатор может работать только при положительной температуре воздуха в помещении.

Технические характеристики модели Штиль Инстаб iS350

Достоинства и недостатки

Достоинства:

• диапазон входных напряжений весьма широк и позволяет справиться с любыми изменениями;
• погрешность приборов крайне мала и не имеет существенного значения;
• быстродействие устройства значительно превышает время срабатывания других видов стабилизаторов;
• приборы имеют небольшие габариты и малый вес;
• внешний вид привлекателен, устройства выглядят современно и стильно.

Недостатки:

• выходные розетки размещены с обеих сторон корпуса, что не позволяет использовать сразу обе при настенном способе монтажа;
• некоторые пользователи считают слишком высоким уровень шума от вентилятора охлаждения. Кроме того, считается, что такой способ создает приток пыли во внутреннюю полость прибора;
• цены на стабилизаторы Штиль выше, чем на аналоги другого типа.

Кроме этого, некоторые владельцы слышат ультразвуковой писк во время работы стабилизаторов, хотя его не каждый человек в состоянии заметить.

ОБРАТИТЕ ВНИМАНИЕ!
Пользователи, отмечающие некоторые недостатки, сразу же оговариваются, что они не имеют критического значения и не всегда даже бывают замечены. В целом, стабилизаторы Штиль представляют весьма надежные и привлекательные устройства.

Отличительные особенности

Группа компаний Штиль выпускает разные виды электротехники, среди которых имеются стабилизаторы напряжения для газовых котлов. Это российская компания, продукция которой опровергает устоявшееся мнение о низком качестве отечественной электротехники.

В состав концерна входят предприятия из Москвы и Тулы, которые уже более 25 лет выпускают качественные и востребованные приборы. Стабилизаторы Штиль — это устройства инверторного типа, отличающиеся самыми высокими показателями быстродействия и минимальной погрешностью.

Это важные параметры, поскольку они определяют общую эффективность стабилизации напряжения. Если резкий скачок питания не будет мгновенно компенсирован, на электронику котла поступит всплеск напряжения, способный вывести плату из строя.

Продукция группы компаний Штиль славится быстродействием и обеспечивает надежную защиту от всех изменений в сети.

Основные виды

Стабилизаторы напряжения Штиль выпускаются в нескольких видах. Они различаются по собственным признакам.

По способу монтажа:

• настенные;
• настольные;
• напольные;
• рэковые (предназначены для сборки в специальные стойки).

По типу напряжения:

• однофазные;
• трехфазные.

Для защиты газовых котлов используются однофазные стабилизаторы. Трехфазные модели применяются в промышленных установках, где работают мощные электродвигатели.

Приборы выпускаются в серии ИнСтаб+, отличающейся надежностью и точностью выходных параметров. Они обладают разной мощностью, От 350 ВА, до 20 кВА. Есть возможность выбрать и приобрести наиболее подходящую модель, полностью удовлетворяющую потребности имеющейся нагрузки.

Стоимость инверторных стабилизаторов несколько выше, чем у приборов других типов, но высокая точность и мгновенное реагирование на любые перепады в сети заставляют пользователей мириться с расходами.

Тем более, что замена платы управления в любом случае обойдется гораздо дороже, а риск остаться в морозы без отопления требует принятия самых эффективных мер защиты.
