Оглавление
Общиеуказанияпобезопасности ………………………………………………………………………………….. 2
Специальныеуказанияпобезопасности данногоприбора ………………………………………………. 3
Сфераиспользования ………………………………………………………………………………………………….. 3
Описаниеприбора ……………………………………………………………………………………………………….. 3
Комплектация …………………………………………………………………………………………………………….. 3
Подготовкак работеи использование ……………………………………………………………………………. 3
Чисткаиуход………………………………………………………………………………………………………………. 4
Техническиехарактеристики ………………………………………………………………………………………… 4
Информация о сертификации ……………………………………………………………………………………….. 5
Гарантийное обязательство …………………………………………………………………………………………… 6
Общие указания по безопасности
· Весы предназначены только для домашнего применения. Не используйте прибор в
промышленных и торговых целях.
· Избегайтепопадания воды или иной жидкости внутрьвесов, т.к. этоможетпривестикполомке.
· Предохраняйтеприбор от паденияиударов.
· Неналивайте горячие жидкости в чашу прибора, предохраняйтеприбор от нагревания.
· Использованные батареи не выбрасывайте с бытовым мусором. Не бросайте батареи в огонь,
таккак они могут взрываться. Использованные батареи должныбытьутилизированы.
· Данный прибор не предназначен для использования людьми (включая детей), у которых есть
физические, нервные или психические отклонения или недостаток опыта и знаний, за
исключением случаев, когда за такими лицами осуществляется надзор или проводится их
инструктирование относительно использования данного прибора лицом, отвечающим за их
безопасность. Необходимо осуществлять надзор за детьми с целью недопущения их игр с
прибором.
2
Инструкция по эксплуатации
Благодарим Вас за выбор продукции, выпускаемой под торговой маркой POLARIS. Наши
изделия разработаны в соответствии с высокими требованиями качества, функциональности и
дизайна. Мыуверены, чтоВыбудетедовольны приобретениемнового изделиянашейфирмы.
Перед началом эксплуатации прибора ознакомьтесь с настоящей инструкцией, в которой
содержится важная информация, касающаяся Вашей безопасности, и рекомендации по правильному
использованиюприбораиуходу заним.
Сохраните инструкцию вместе с гарантийным талоном, кассовым чеком, по возможности,
картонной коробкой и упаковочным материалом.
Разборка весов Polaris PKS 0323DL

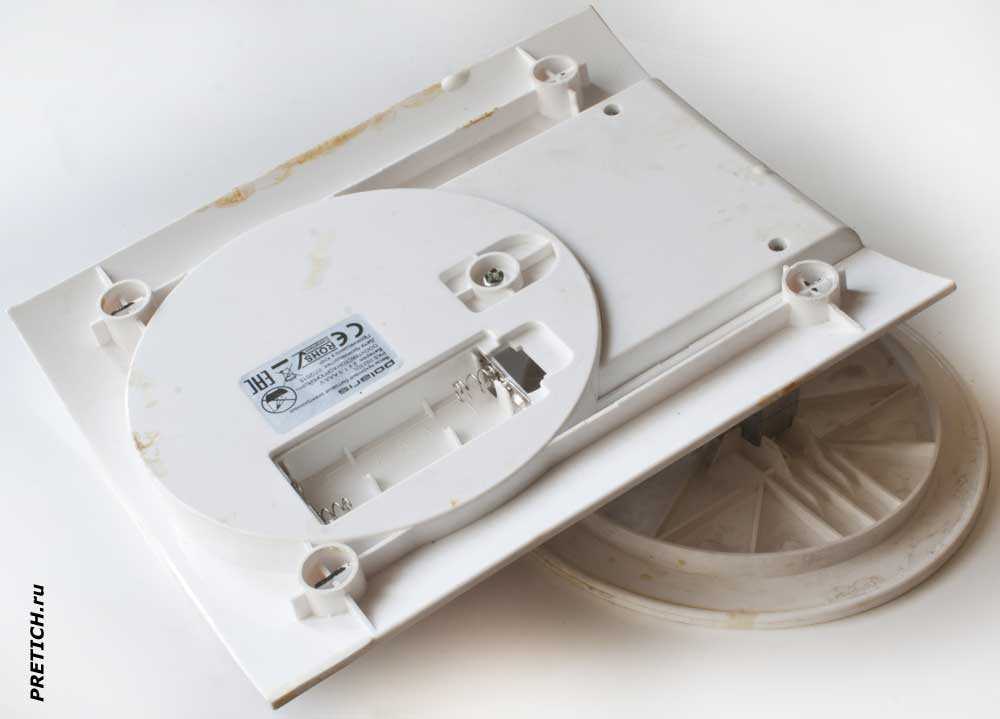

Приступаем к разборке этих весов. Для начала на днище отклеиваем последнюю резиновую ножку — под ней винт. Откручиваем его. Чашка весов отваливается…

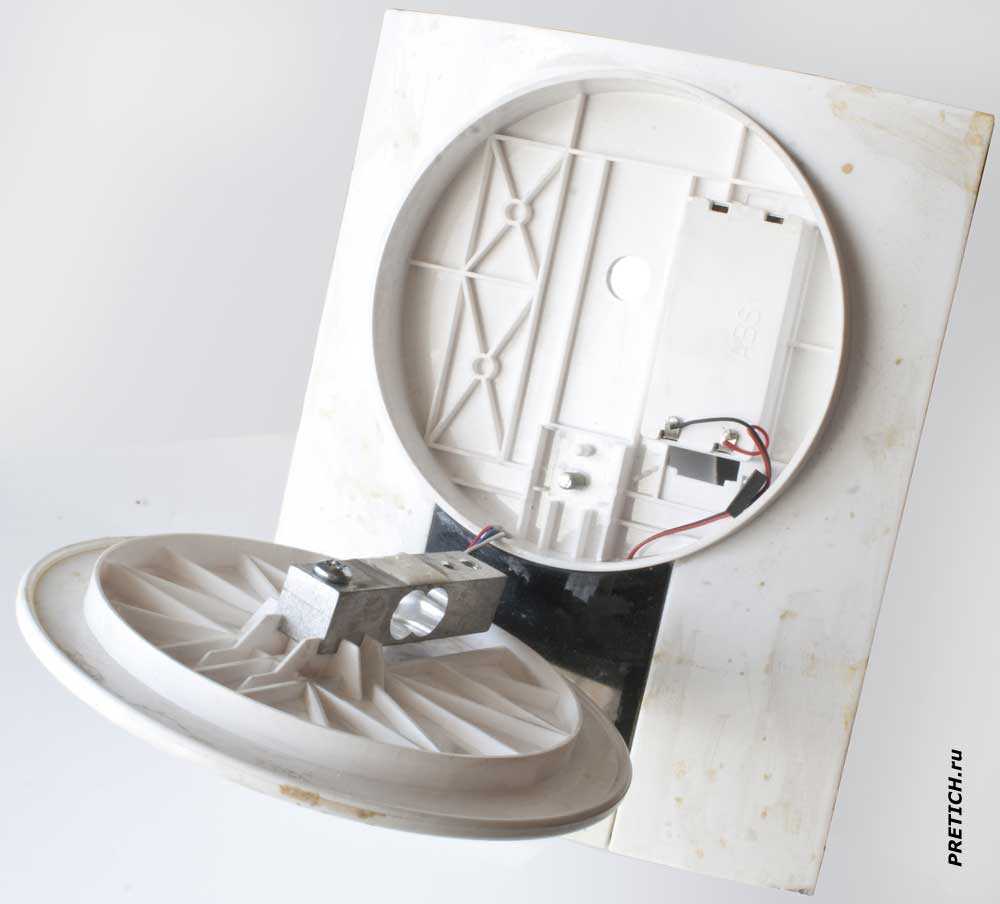

Вот как подробно все внутри устроено… Датчик, он прикреплен к чашке весов — она, по сути, на нем лежит. Другой стороной датчик прикреплен к основанию весов… От датчика вовнутрь уходят провода.

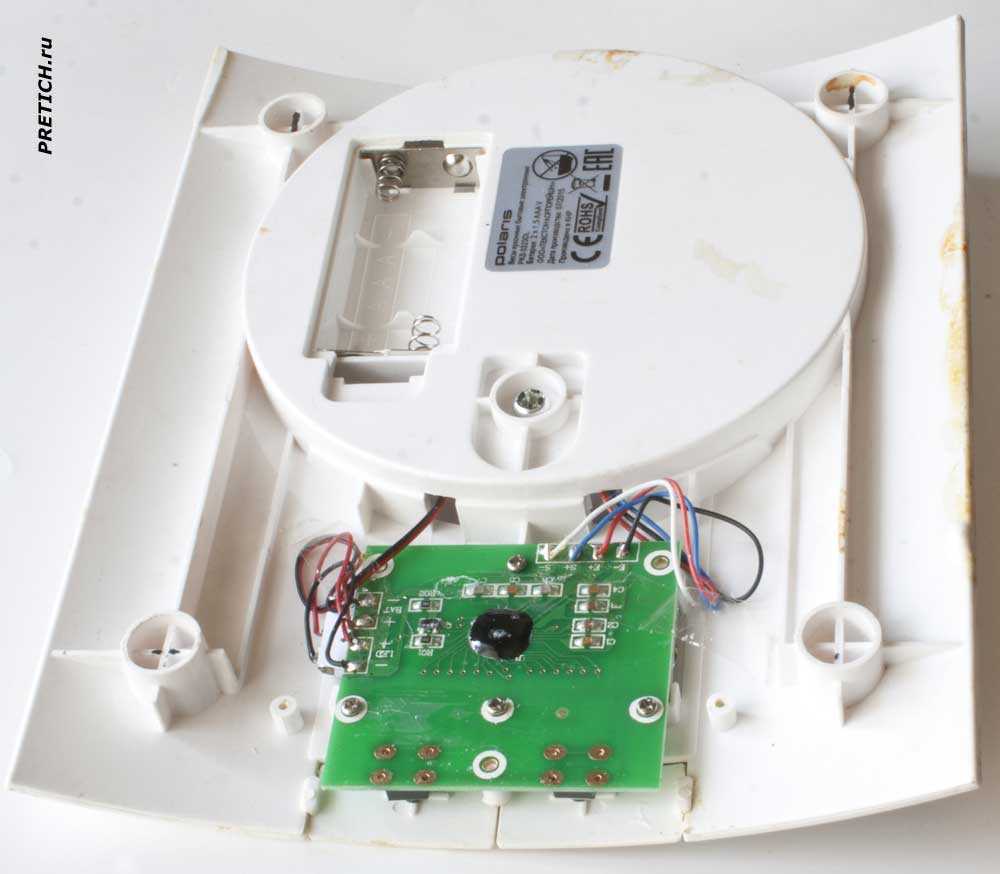

Продолжаем разборку. Откручиваем на днище еще два маленьких шурупа — снимаем пластмассовую крышку. Под ней плата электроники.

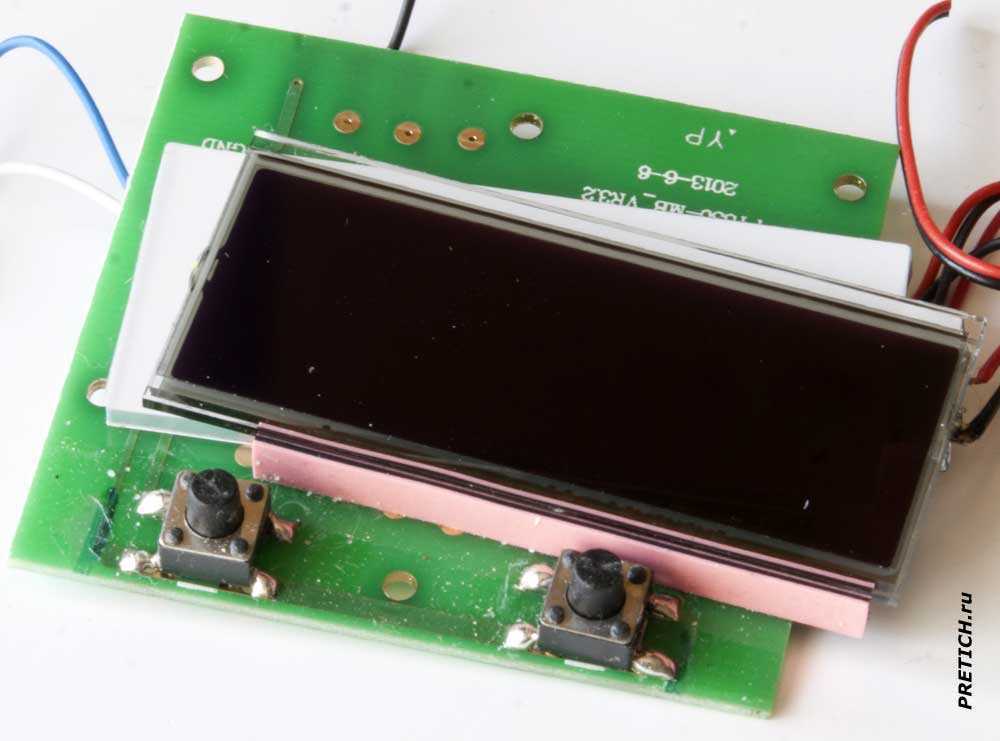

Извлекаем плату электроники с ЖК-дисплеем.
Дисплей монохромный, размеры 45 х 15 мм, диагональ 52 мм. Крупные и хорошо читаемые цифры. С платой электроники дисплей контачит через полоску анизотропной резины…

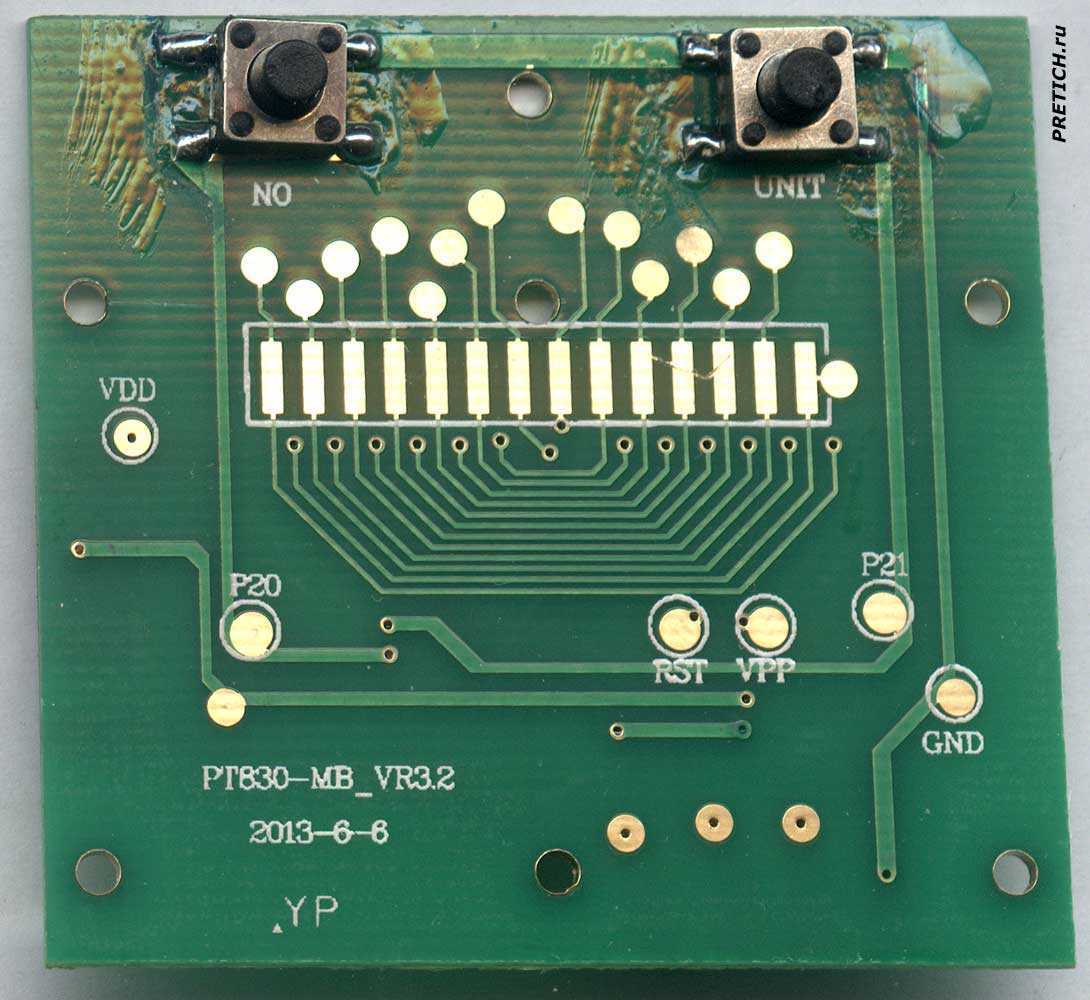

Плата электроники, на ней маркировка: PT830-MB_VR3.2 2013-6-6 YP. С этой стороны платы две кнопки управления и контактные площадки на ЖК-дисплей.

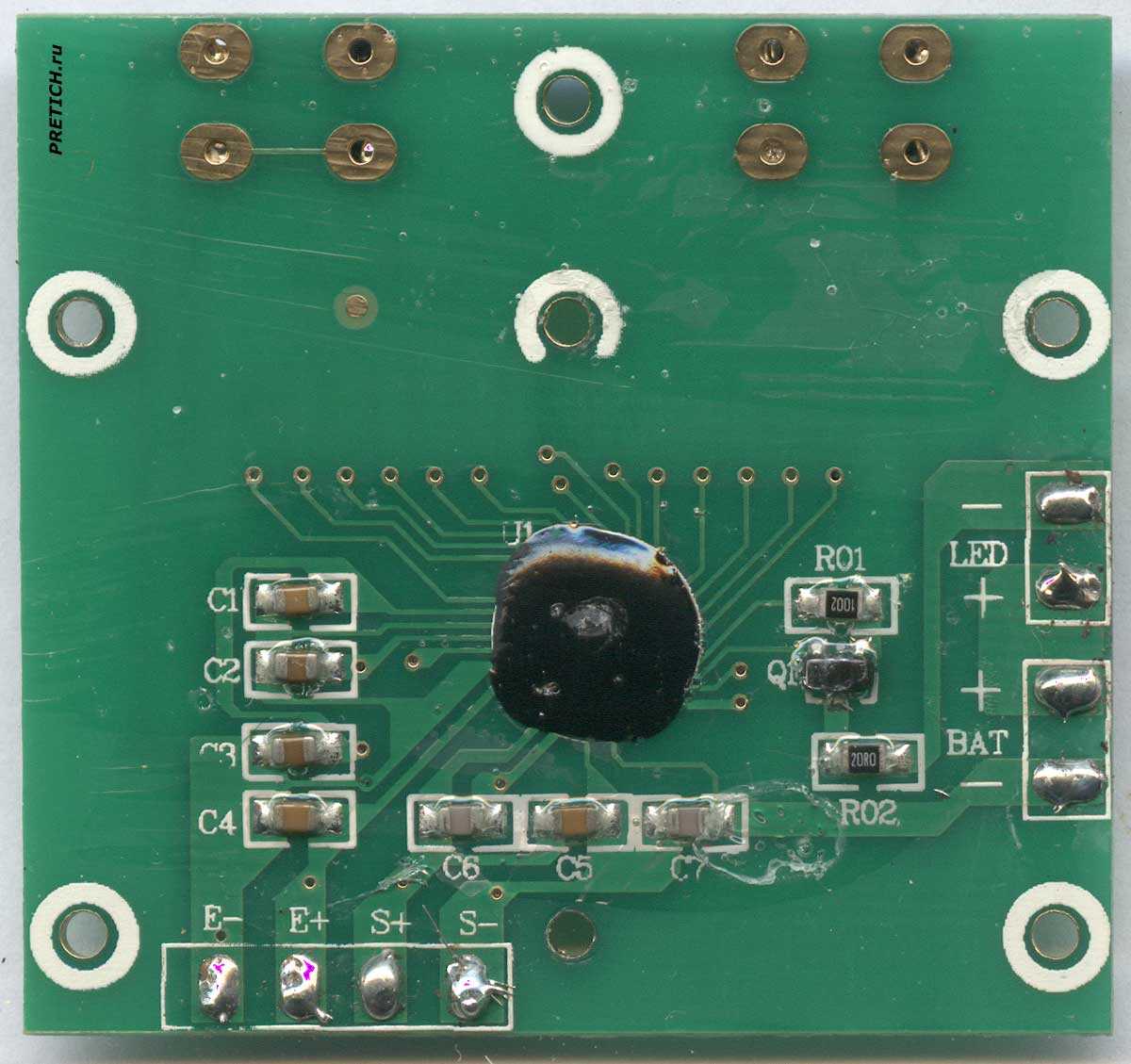

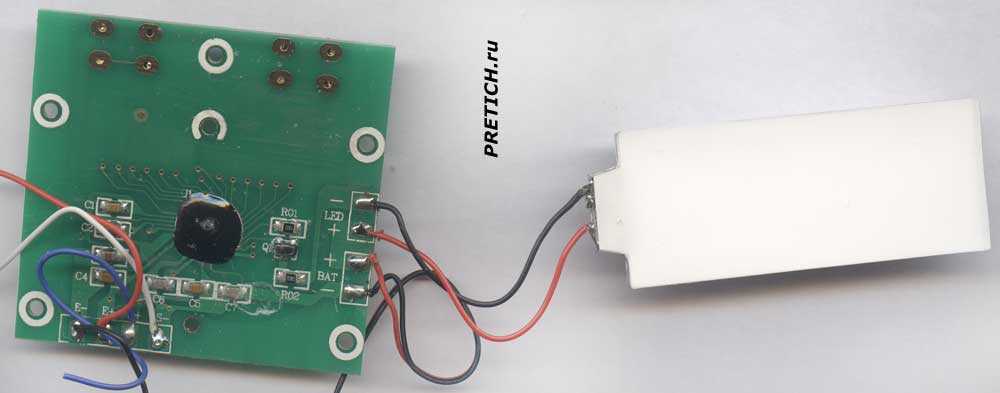

Обратная сторона платы. По центру микросхема — бескорпусная, залитая компаундом, естественно без маркировки… Также небольшое количество SMD элементов — резисторов и конденсаторов. Все провода припаяны на соответствующие и подписанные площадки: питание, подсветка дисплея, провода от датчика…

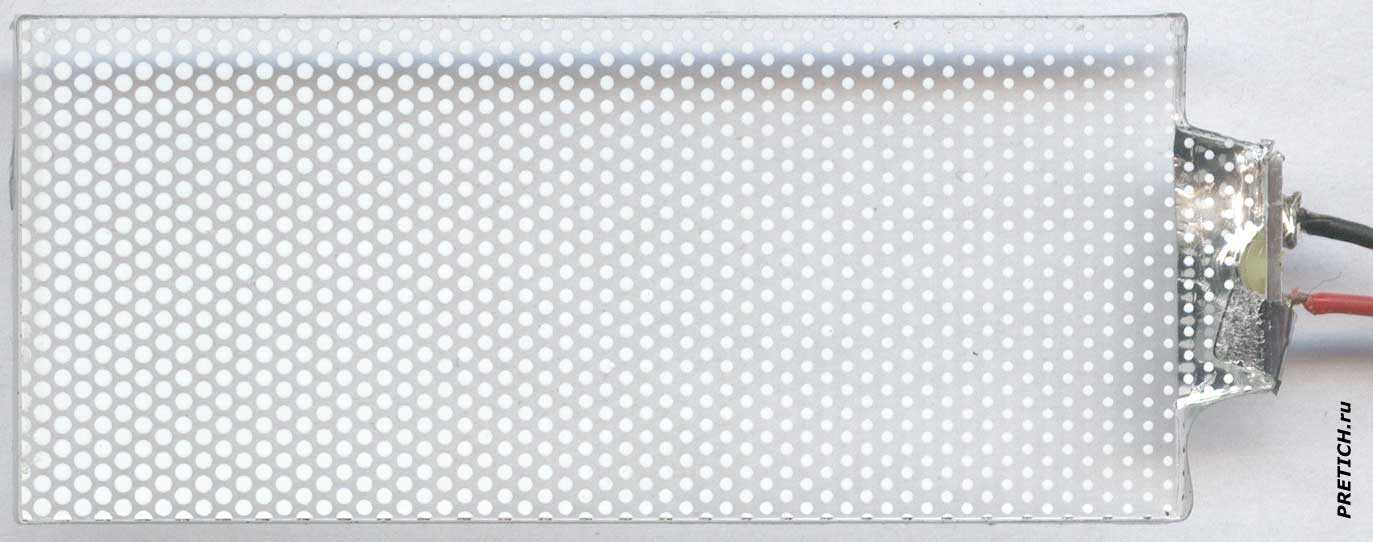

Под матрицей дисплея пластина из оргстекла — подсветка. По торцам и с нижней стороны заклеенная отражающей пленкой (на фото она уже убрана). С одного торца вклеен светодиод подсветки…
Вот этот светодиод — он расположен на алюминиевой пластине, и полярность подключения тут же промаркирована…

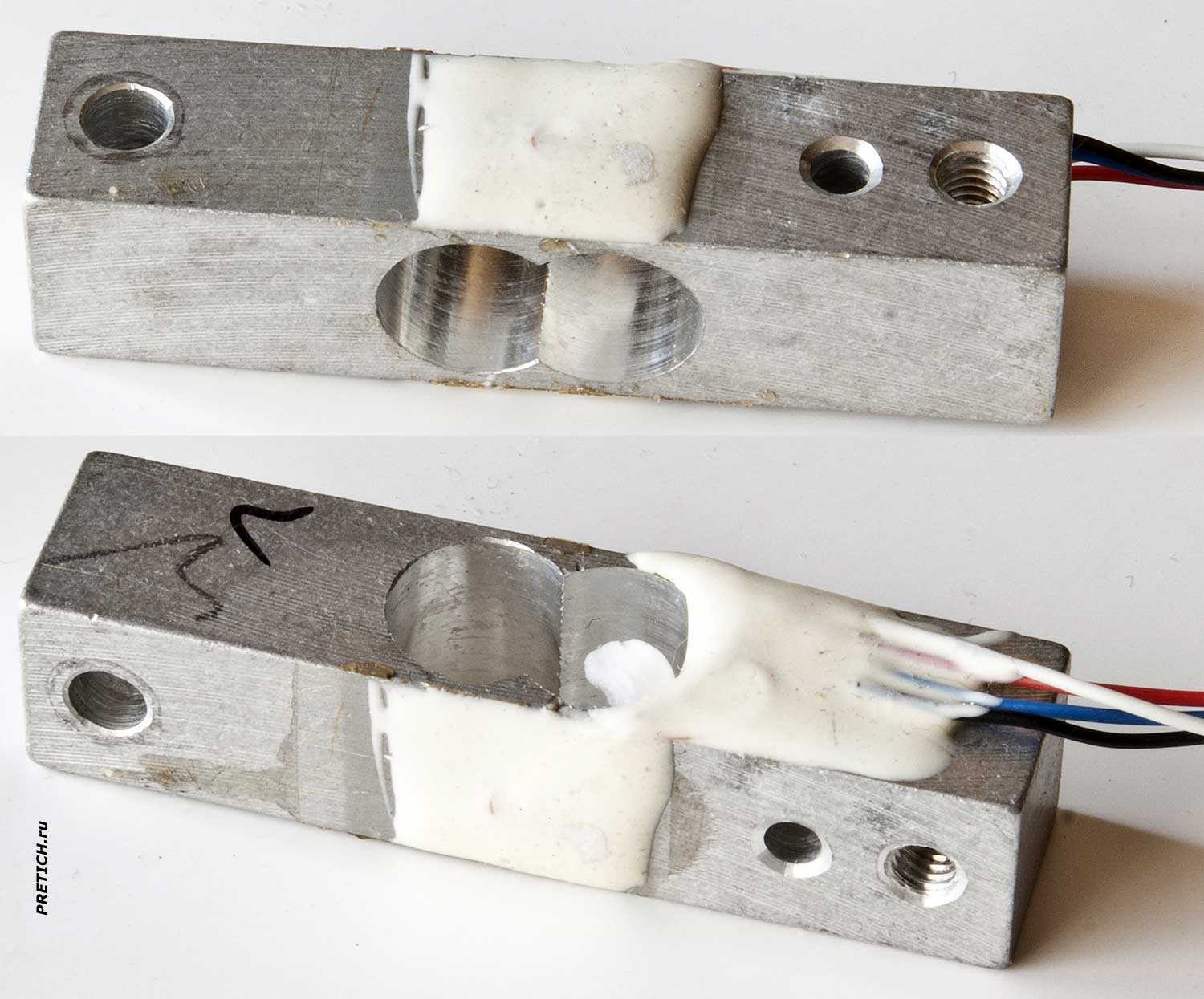

Ну и наконец, основная часть — датчик. Разумеется, это абсолютно другое устройство, нежели механические весы. Электронные весы имеют так называемый тензодатчик, где пластины тензорезисторов реагируют на малейшую деформацию… В данном аппарате использован сенсор на алюминиевом бруске с двойным отверстием. Это самый массовый и распространенный тензодатчик в бытовых весах такого типа…
Ну, на этом разборка окончена. Теперь некоторые выводы. Данные весы были куплены несколько лет назад и проработали примерно 2 года, в основном на них взвешивали всякие фрукты и овощи… что видно по их внешнему состоянию — потеки от малины и прочих ягод легко въелись в пластик корпуса, отмыть же это невозможно… Потом весы поломались — их просто уронили с небольшой высоты, резиновый проводник ЖК-дисплея слегка сместился и как результат цифры на дисплее стали отображаться частично… Разумеется, это можно было бы поправить, но… еще до этого весы начали сильно привирать — видимо кто-то их перегружал, и достаточно сильно… Одним словом, весы неплохие, если соблюдать правила эксплуатации.
У меня на этом все.
Михаил Дмитриенко, специально для PRETICH.ru
2020 г.
